格斗机器人专用150mm橡胶行走轮结构

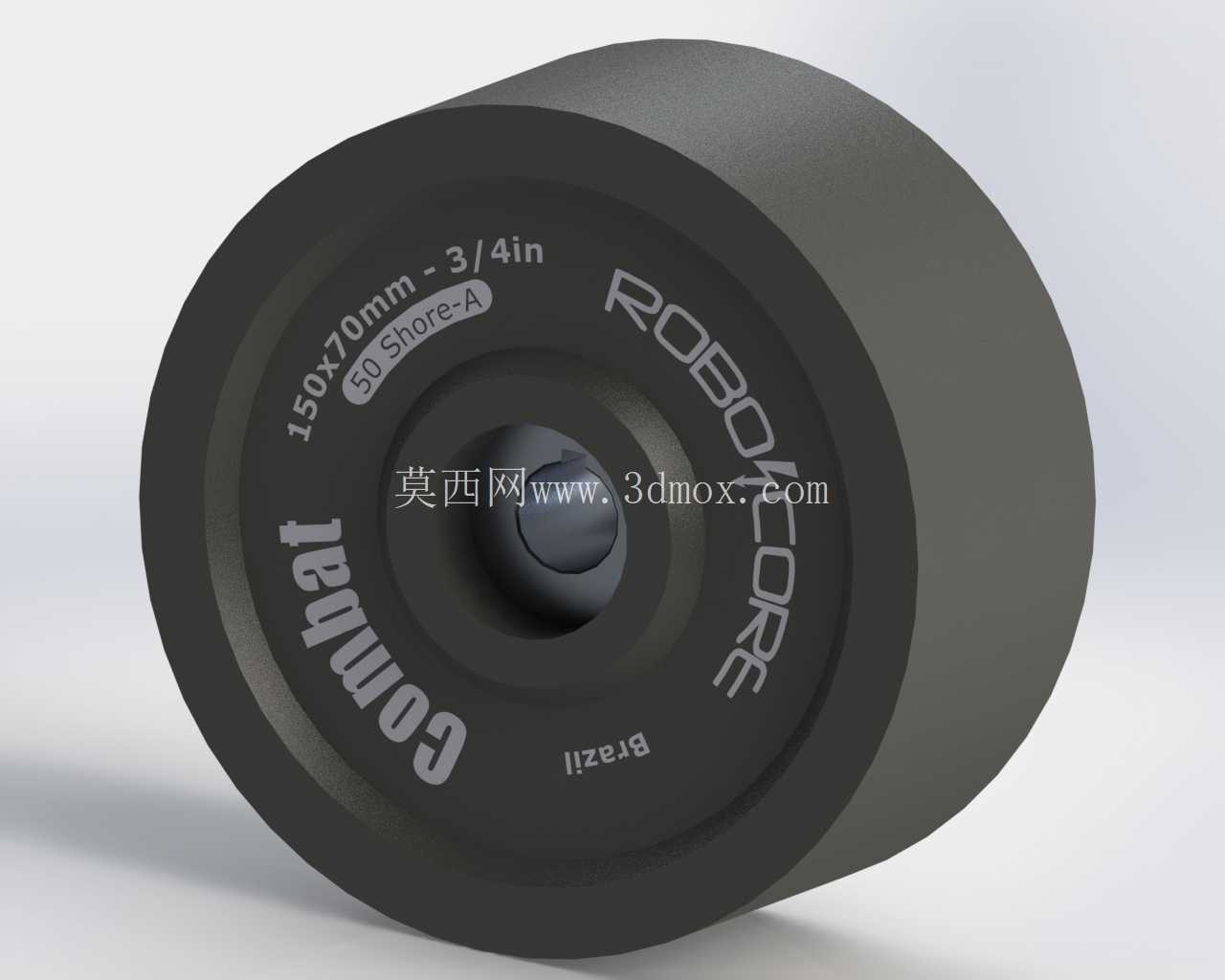

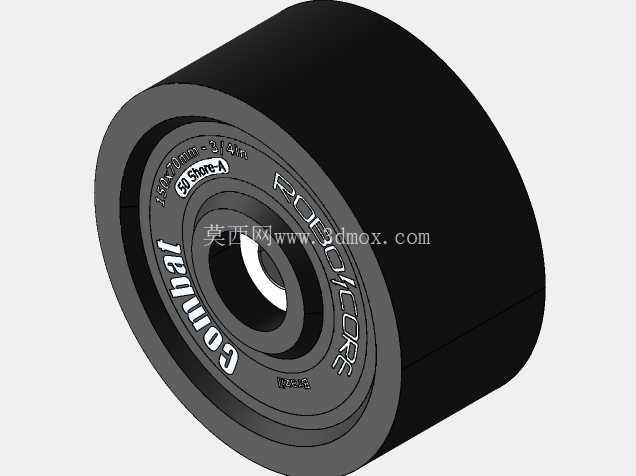

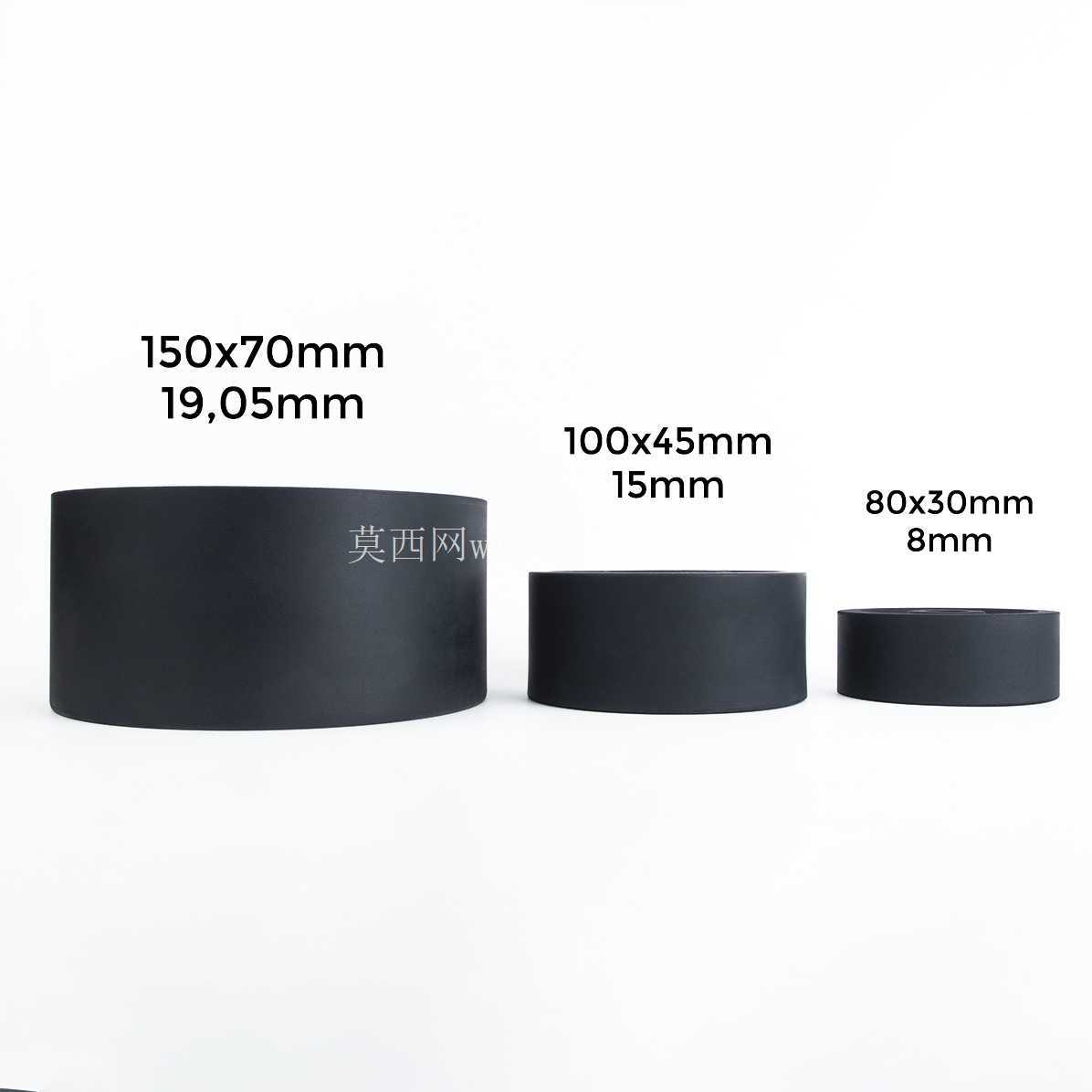

　　格斗机器人赛事中，行走轮的性能直接决定了对抗过程中的机动性与抗冲击表现，常规工业脚轮无法应对格斗场景下的瞬时冲击、侧向剐蹭以及高速启停的抓地需求，这款行走轮正是针对格斗机器人对抗场景开发的专用行走部件。从安装边界来看，这款轮子的外径为150mm，轮体宽度70mm，适配3/4英寸直径的输出轴，安装时需要在轮体中心预留对应直径的轴孔配合空间，轮体轴向安装尺寸需要匹配70mm的轮宽，预留足够的轴向锁紧空间，避免轮体在高速转向、碰撞时出现轴向窜动。

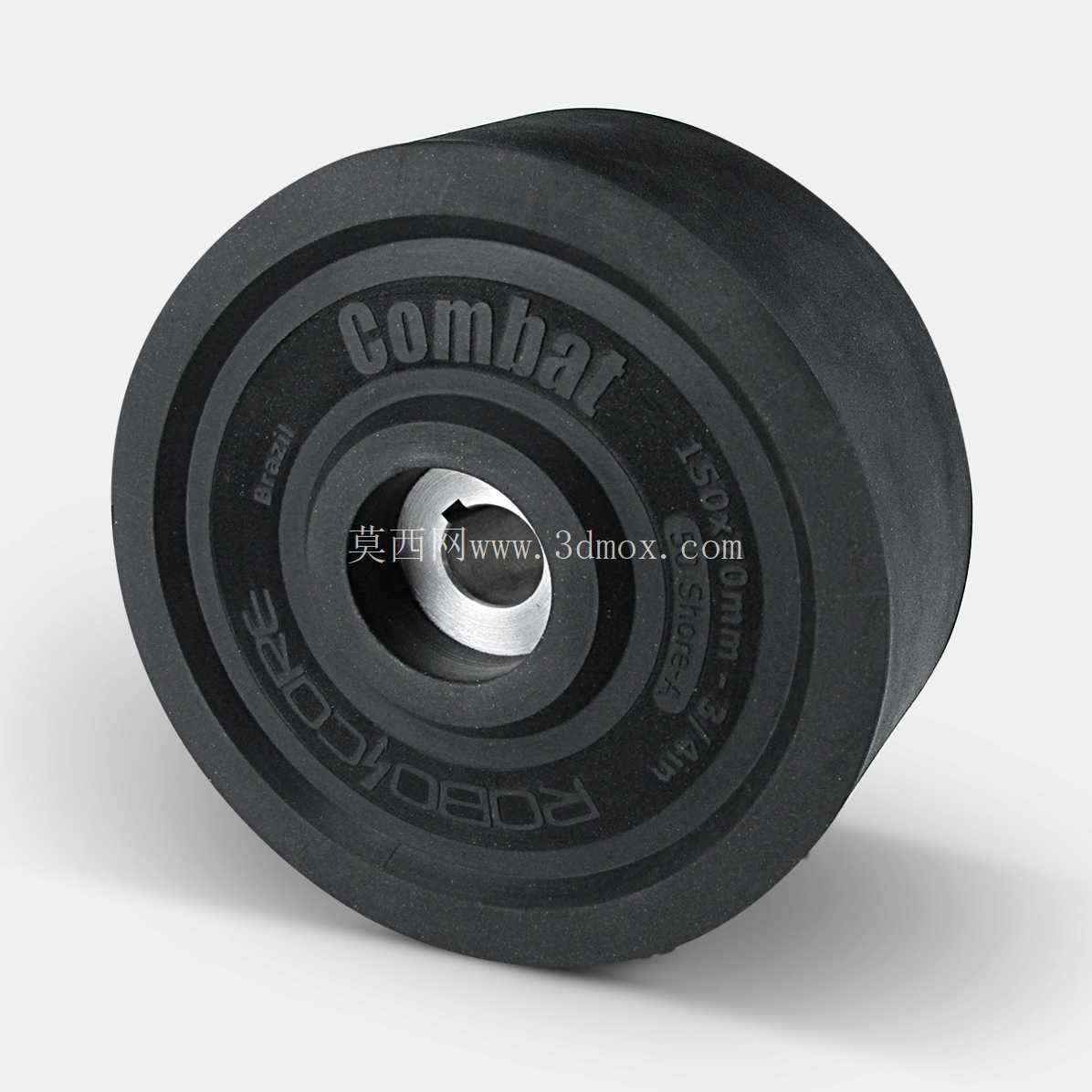

　　轮体主体采用邵氏硬度50A的橡胶材质，这种硬度的橡胶在硬质格斗场地表面既能提供足够的形变量来增大接触面积提升抓地力，又不会因为材质过软导致大载荷下形变量过大影响行走精度，同时橡胶材质本身具备一定的吸震能力，能够抵消对抗过程中传递到行走机构的部分冲击，保护内部减速电机与传动结构。设计过程中，轮面做了平整无胎纹的处理，这是因为格斗赛事场地多为平整的硬质金属或高密度板材表面，无胎纹的设计可以最大化轮面与场地的接触面积，在推挤对抗时提供更大的静摩擦力，避免轮子打滑丢失动力；轮体的轮毂部分做了加厚处理，能够承受对抗过程中来自侧向的撞击，不会因为对手武器的剐蹭、撞击出现轮毂碎裂的问题。

　　轮体侧面的标识区域做了凹陷设计，避免标识凸起在对抗中被剐蹭脱落，同时也不会影响轮体的整体动平衡，高速旋转时不会因为表面凸起产生额外的振动。在实际选型应用中，这款轮子适配中量级、中轻量级以及重量级的格斗机器人，单轮可承载的载荷能够覆盖上述量级机器人的整机重量分配需求，安装时可以通过顶丝或者键连接的方式与驱动轴固定，确保动力传递过程中不会出现打滑空转的情况。不同于普通AGV行走轮，这款轮子在设计时没有做静音、减震的冗余设计，所有结构都围绕抗冲击、高抓地、耐磨损三个核心需求展开，橡胶配方也针对格斗场地的常见材质做了适配，在金属、高密度木板、复合板材表面都能保持稳定的摩擦系数，即使场地表面存在少量的划痕、碎屑，也不会因为接触面的微小异物出现抓地力骤降的问题。

　　轮体的橡胶部分与内部轮毂采用硫化粘接工艺结合，在大扭矩输出、瞬时冲击的工况下不会出现橡胶与轮毂脱层分离的问题，能够应对格斗赛事中急加速、急停、撞击推挤等极端工况。从结构建模的角度来看，轮体的回转特征规整，中心安装孔的同轴度公差需要控制在合理范围内，避免高速旋转时出现偏摆，加重驱动电机的负载，同时轮体的外圆圆度公差也需要严格控制，保证行走过程中轮面与场地的接触始终保持均匀，不会出现局部磨损过快的问题。在整机布局时，需要考虑轮体突出机身的尺寸，既要保证轮子有足够的抓地行程，也要避免轮子过多暴露在对手武器的攻击范围内，70mm的轮宽可以提供足够的侧向支撑，在机器人被撞击倾斜时依然能保持部分接触面积，维持动力输出，不会轻易出现侧翻失能的情况。
