双履带差速角斗士移动底盘结构设计

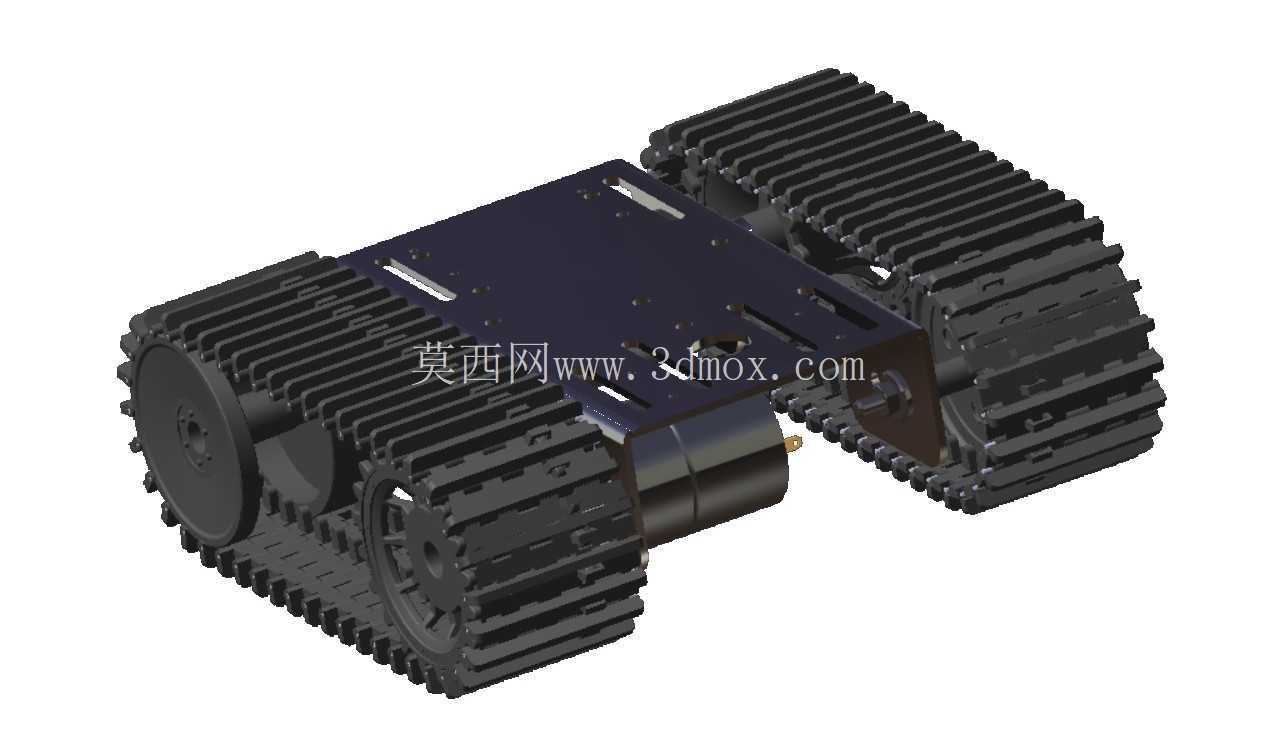

　　这套双履带差速移动底盘，核心面向小型竞技格斗机器人、室内巡检作业载具、狭小空间探测设备的开发场景，区别于常规轮式移动结构，履带式接地布局能在不平整的硬质铺装、带细碎障碍物的桌面、轻度起伏的粗糙地面上保持稳定抓附力，不会出现轮式结构常见的打滑、卡滞、越障失效问题。从结构布局来看，整套底盘采用上下分层的安装逻辑，下层为履带行走总成，上层预留了标准化的载荷安装位，可直接固定控制板、电池组、执行作业模块或是竞技类的攻击组件，安装孔位采用通用的M3螺纹孔阵列，孔距匹配主流小型机器人开发的通用安装标准，不需要额外做转接板加工就能完成上层功能件的装配。

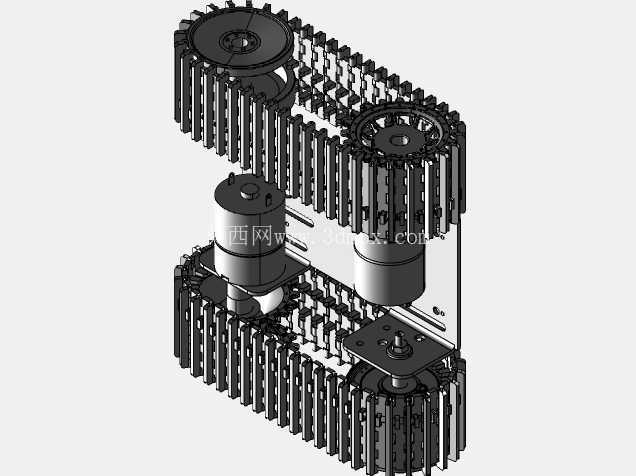

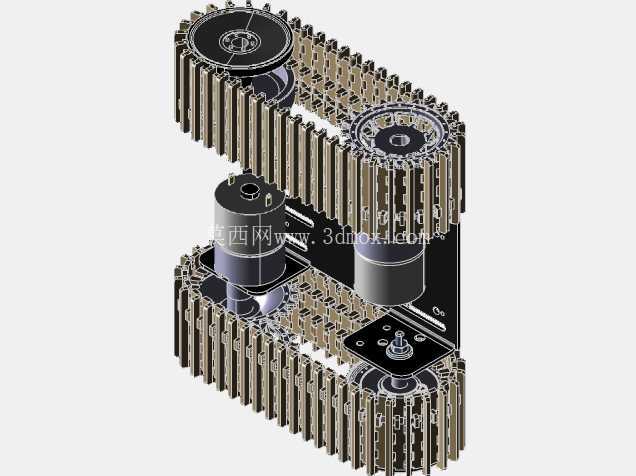

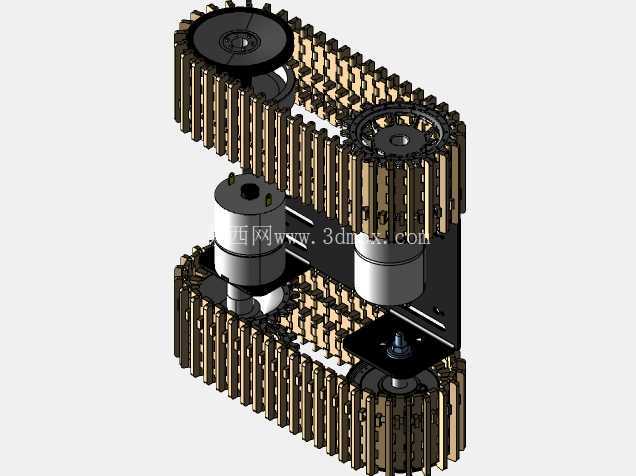

　　行走部分采用双侧独立驱动设计，每侧履带配套一组驱动齿轮与多组从动支撑轮，驱动齿轮直接与减速电机输出轴配合，省去了额外的传动转接结构，既减少了传动间隙带来的控制误差，也压缩了整体结构的竖向高度，让底盘重心尽可能降低，在高速转向、碰撞或是越障过程中能保持更好的姿态稳定性，不会轻易出现侧翻问题。履带采用模块化的链节拼接结构，单节链节之间通过销轴铰接，既保证了履带环绕齿轮转动时的弯折灵活性，也让后期维护更换更便捷，单节链节出现磨损断裂时不需要更换整根履带，只需要替换对应损坏的链节即可，能大幅降低后期的维护成本。

　　驱动单元选用的是适配低电压供电的直流减速电机，电机安装座直接与底盘主框架一体成型，安装定位面做了铣平处理，能保证电机输出轴与驱动齿轮的同轴度，避免长期运转过程中出现齿轮偏磨、轴承受力不均导致的寿命缩短问题。主框架采用薄板折弯加筋的结构形式，在保证整体结构刚度的前提下尽可能降低自重，框架边缘做了圆角处理，避免装配调试过程中割伤操作人员，也能减少竞技场景下碰撞带来的结构应力集中。从安装边界来看，整套底盘的宽度控制在双侧履带外缘以内，没有突出的外置结构，能顺利通过宽度略大于自身尺寸的狭窄通道，竖向安装空间预留了足够的电机走线槽位，线束可以沿着框架内侧的走线卡扣固定，不会出现运转过程中线束卷入履带、齿轮的风险。在实际应用中，这套底盘可以根据使用场景调整履带张紧度，框架上预留的张紧调节长孔能让从动轮组前后移动，适配不同磨损程度的履带，始终保持合适的张紧力，既不会因为张紧力过大增加电机运转负载、缩短电池续航，也不会因为张紧力过小出现履带跳齿、脱落的问题。转向控制采用双侧履带差速原理，通过控制两侧电机的转速差实现原地转向、小半径转弯，相比带转向舵机的轮式结构，转向半径更小，在狭小空间内的机动灵活性更强，尤其适合桌面竞技、管道巡检这类对转向空间要求严苛的使用场景。

　　结构设计过程中充分考虑了装配工艺性，所有零部件都采用常规的机加工或是3D打印即可加工成型，没有特殊的异形结构需要定制特殊工装，普通的创客团队或是小型设备开发团队都能快速完成样机的加工装配，各个配合面的公差都按照通用机械设计标准预留，不需要做额外的配磨、修配就能完成整机组装。底盘的载荷分布经过优化，电池与控制板的安装位设置在底盘中心区域，让两侧履带的接地压力尽可能均匀，避免单侧压力过大导致的运转阻力增加、履带偏磨问题，上层安装面的平面度控制在合理范围内，保证上层搭载的传感器、作业模块的安装基准准确，不会因为安装面倾斜导致传感器检测数据出现偏差。
