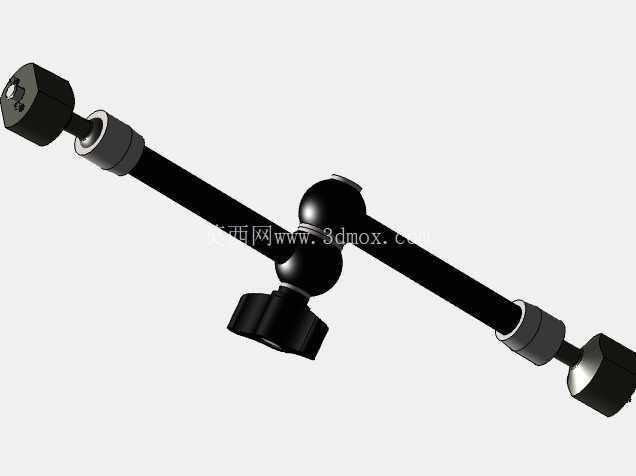

11英寸铰接式球形云台魔术臂结构设计

在影视拍摄、直播录课、桌面设备拓展等场景中，外接设备的固定与角度调节始终是影响使用体验的核心环节，这类铰接式魔术臂正是为解决多设备灵活挂载需求而设计的结构件。区别于固定式支架，这款11英寸规格的魔术臂采用双端球铰加中间锁紧的结构逻辑，两端分别设置标准1/4"-20规格的连接螺丝，可直接匹配相机、补光灯、监视器、运动相机、平板支架等绝大多数影像类外接设备的通用安装孔位，无需额外转换接头即可完成快速装配。

从结构设计逻辑来看，臂身主体采用高强度铝合金材质的杆体，在保证整体结构刚性的前提下控制整体重量，避免挂载后因自重过大导致设备低头、移位。中间的球形关节配合大尺寸锁紧旋钮，单次操作即可完成两端关节的同步锁止，调节时可实现任意角度的俯仰、旋转、侧摆调整，锁止后依靠球头与锁紧座之间的摩擦力提供足够的夹持力矩，官方标称最大承重可达3kg，足以覆盖绝大多数中小型外接设备的挂载需求。值得注意的是连接端设置的防扭销结构，这一细节设计可避免设备安装后在受力时绕螺丝轴线发生转动，尤其是挂载带一定重量的监视器或平板时，防扭销可嵌入设备底部的定位孔中，抵消旋转力矩，大幅提升连接稳定性，避免长期使用中螺丝松动导致的设备坠落风险。

从安装边界来看，11英寸的臂长属于中等拓展规格，完全展开后两端安装面的中心距约280mm，可满足桌面支架、相机兔笼、设备侧装板上的拓展需求，既不会因为臂长过短导致调节范围不足，也不会因为臂长过长导致锁止后刚性下降、出现点头晃动的问题。两端的连接座采用沉头式螺丝设计，螺丝旋入深度适配标准设备的安装孔深度，不会出现螺丝过长顶坏设备外壳、或是螺丝过短啮合不足导致连接滑脱的问题。球头部分采用硬质阳极氧化处理，表面粗糙度控制在合理区间，既保证调节时的顺滑手感，又能在锁止时提供足够的摩擦系数，长期使用也不会出现球头磨损导致的锁止力下降问题。

在实际工程应用中，这类魔术臂除了影像领域的使用场景，也常被用于工业检测场景中工业相机、传感器的临时固定，或是桌面工位上小型照明灯具、显示终端的角度调整，相比多关节分段式支架，这种单旋钮锁紧的魔术臂调节效率更高，不需要逐个关节拧动锁紧，调整到位后一次拧动旋钮即可完成全臂锁止，非常适合需要频繁调整设备角度的使用场景。设计过程中需要重点关注球头的锁紧力矩匹配，旋钮的拧紧力矩既不能过大导致操作费力，也不能过小导致锁止力不足，同时臂杆的壁厚需要经过受力校核，保证在最大承重下臂杆的弯曲变形量控制在允许范围内，避免挂载设备后出现明显的下垂晃动。连接端的防扭销位置需要与市面上主流设备的定位孔位置匹配，保证通用性，同时防扭销的突出高度需要控制合理，不会对没有定位孔的设备安装造成干涉。
