摄影器材用双球头可调关节臂结构

这款双球头关节臂是面向影视拍摄、直播录播、户外摄影场景开发的连接支撑构件，核心作用是在相机、摄像机的拓展接口上外接监视器、补光灯、麦克风等附属配件，解决拍摄过程中多设备的空间位姿调整与固定需求。从实际使用场景来看，单兵作战的vlog创作者、小型工作室的商拍团队、演播室的固定机位搭建都会用到这类构件，它不需要额外的大型支撑臂架，直接通过两端的标准接口连接设备与主机，能在极小的空间范围内完成多角度调整，不会占用过多的安装位置，也不会因为臂展过长在移动拍摄时产生晃动干扰。

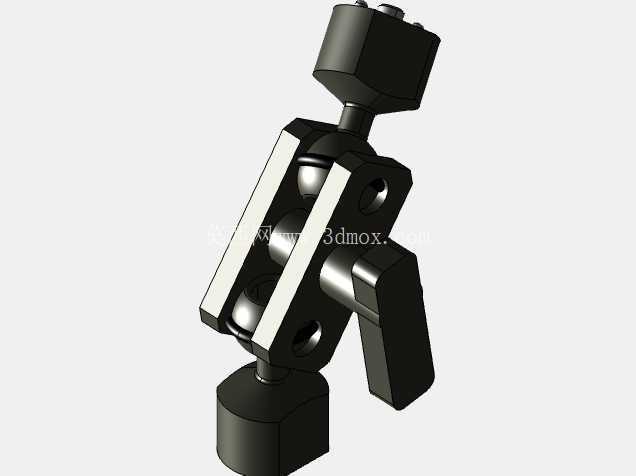

从功能特性上看，这款关节臂采用双球头的核心结构，两端的球头分别对应设备端与主机端的连接位，中间的锁紧机构可以同时对两个球头的转动自由度进行锁止，不需要分别调整两端的锁紧旋钮，单手操作就能完成角度调整与固定，在拍摄现场需要快速调整监视器角度、补光方向的时候，能大幅缩短调整时间，避免错过拍摄时机。两端的连接接口采用行业通用的1/4英寸英制螺丝规格，能匹配绝大多数民用摄影器材的标准安装孔位，不需要额外加工转接头，直接拧入即可完成固定，螺丝端部做了防滑倒角处理，安装时不会刮花设备的安装面，也能保证足够的锁紧力，在设备重量不超过额定负载的情况下不会出现松脱滑落的问题。

设计思路上，这款构件优先考虑了轻量化与结构强度的平衡，主体采用铝合金材质加工，整体重量控制在极低的水平，安装在相机热靴或者侧拓展架上的时候，不会给主机带来过多的额外负重，避免长时间手持拍摄时增加操作者的负担；同时铝合金的刚性足够，在搭载常规尺寸的5寸、7寸外接监视器时，臂体不会产生明显的形变，能保证设备固定后的稳定性。中间的锁紧结构采用偏心轮锁紧原理，转动侧边的锁紧扳手就能带动内部的夹紧机构收缩，将两个球头牢牢压合在对应的球窝内，锁紧扳手的力臂经过优化，不需要使用过大的力气就能达到足够的锁紧力矩，女性操作者也能轻松完成锁止操作，不会出现锁不紧或者扳手打滑的问题。

外形尺寸与安装边界方面，这款关节臂的整体长度控制在较短的范围内，属于短款魔术臂范畴，安装完成后两端设备的中心距不会过大，能有效降低悬臂带来的力矩，减少连接部位的受力。两端的球头直径采用统一规格，转动角度范围覆盖俯仰、偏转、旋转全自由度，调整时没有明显的行程死点，能将外接设备调整到任意需要的观察角度，不管是低角度仰拍、高角度俯拍还是侧方位跟拍，都能将监视器屏幕调整到操作者视线平齐的位置，不需要歪头或者调整身体姿态去观察屏幕，能有效降低长时间拍摄的疲劳感。安装时需要注意，两端的螺丝拧入深度要控制在合理范围，不要过度拧入顶坏设备内部的结构，锁紧扳手的位置要调整到不会和其他线材、配件产生干涉的角度，避免调整其他设备时误碰扳手导致锁止松脱。

从结构细节来看，球头与球窝的配合面做了精密加工，表面粗糙度控制在合理范围，调整转动时手感顺滑没有卡顿，也不会出现过于松旷的问题，锁紧后球头不会产生微小的位移偏移，能保证监视器屏幕的位置稳定，不会在拍摄过程中出现屏幕下垂、角度偏移的情况。臂体的外侧做了切边处理，既可以减轻整体重量，也能在安装时提供受力面，方便拧紧螺丝的时候固定臂体，不会出现打滑转动的问题。所有的棱角位置都做了倒角去毛刺处理，安装调整时不会划伤操作者的手部，也不会刮蹭连接的线材外皮，避免出现线材破损导致的信号传输故障。
