集成行星减速直驱式关节驱动电机结构

在足式机器人、协作机械臂、高精度回转工作台这类对驱动单元体积、扭矩密度、响应速度有严苛要求的场景里，传统电机搭配独立减速器的分体式方案，往往会因为安装同轴度误差、连接结构冗余带来的额外重量与间隙，拖慢系统动态响应，甚至在高频往复动作中出现反向间隙累积的问题。这款集成行星齿轮与驱动模块的直驱式电机，正是针对这类紧凑安装空间下的高扭矩密度需求做的一体化结构设计。

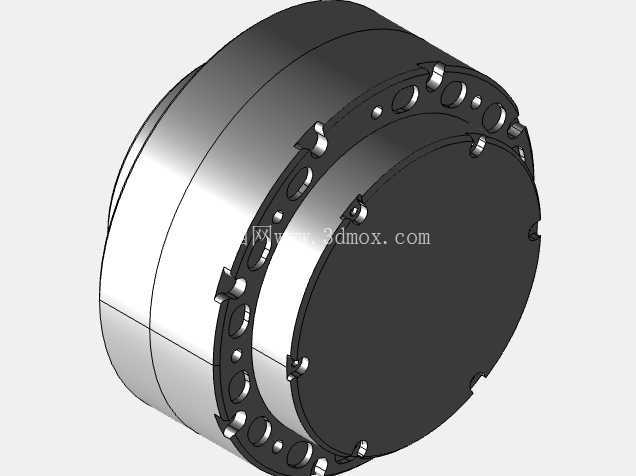

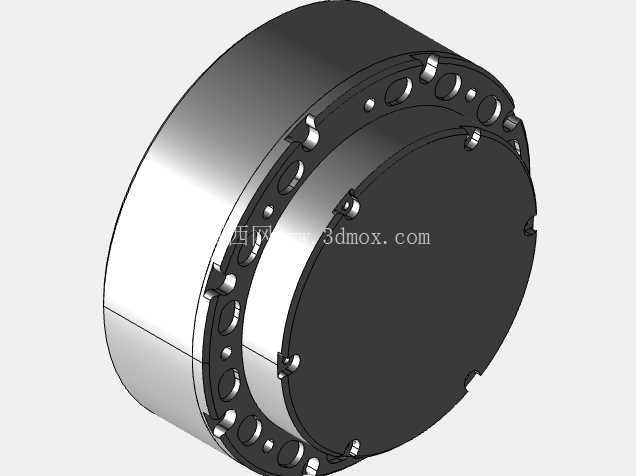

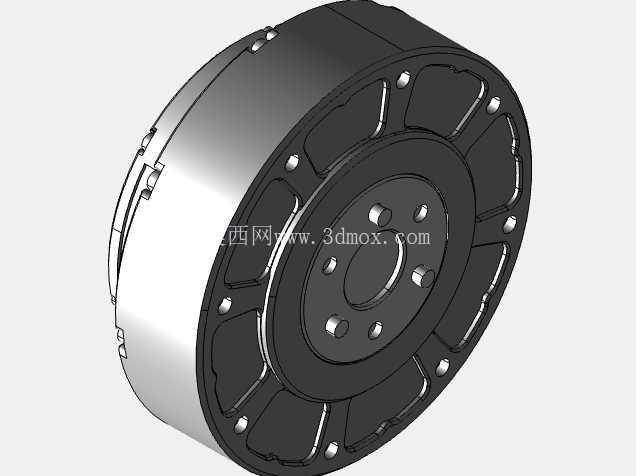

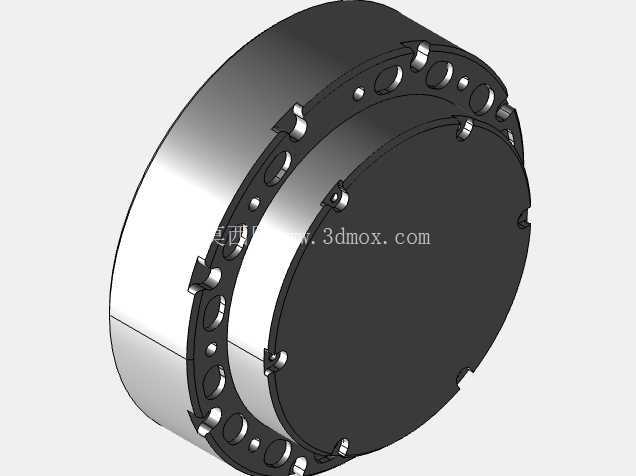

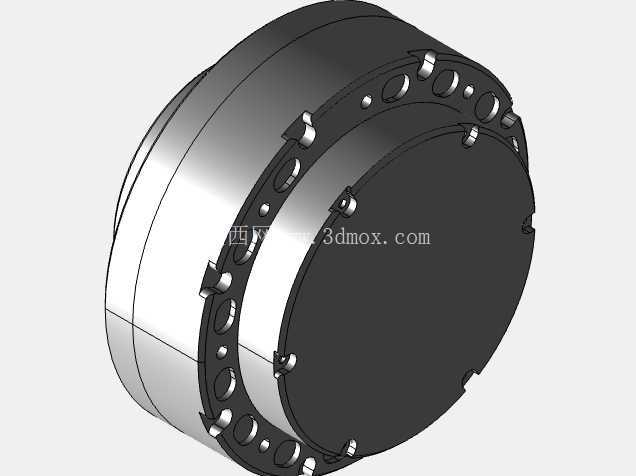

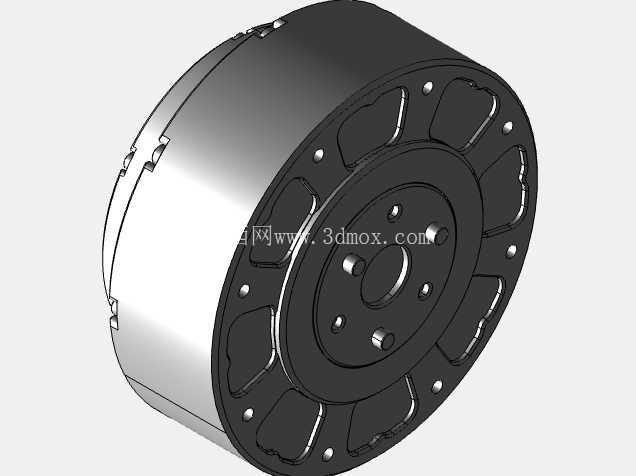

从结构布局来看，这款电机采用外转子无刷电机本体与行星减速机构同轴嵌套的设计思路，将行星齿轮组完全布置在电机转子的内部空腔中，没有额外向外延伸减速段的轴向长度，整体呈现扁平盘状的外形，这种布局能最大化利用电机内部的闲置空间，在相同输出扭矩的参数下，轴向尺寸比传统分体式电机加减速器的组合缩短近40%，非常适合安装在机器人关节、转台台面这类对轴向安装厚度有严格限制的位置。安装接口上，输出端采用圆周均布的6个螺纹安装孔，中心设置定位止口，能直接与负载端的连接法兰配合，不需要额外设计过渡连接盘，输入端的定子固定位同样采用止口定位加圆周螺钉锁紧的方式，安装时只要保证两端止口的同轴度公差在0.02mm以内，就能避免高速运转时的偏摆振动问题。

功能特性上，一体化的结构设计取消了传统连接方案中电机轴与减速器输入轴之间的联轴器，从根源上消除了联轴器带来的传动间隙与扭转弹性形变，配合直驱电机本身低齿槽转矩的特性，输出端的位置控制精度可以做到角分级，在机器人足端落地触地的瞬间，能快速响应力矩反馈，调整输出扭矩，避免刚性冲击对机械结构的损伤。内置的行星齿轮组采用多行星轮均载设计，三个行星轮沿太阳轮圆周120度均布，能将电机输出的高转速低扭矩转化为低转速大扭矩，同时每个齿轮的啮合载荷被均匀分摊，齿轮齿面接触应力比单行星轮结构降低60%以上，在频繁正反转的关节动作工况下，齿轮的疲劳寿命能得到有效提升。驱动模块集成在电机后端的腔体内，直接与电机定子绕组连接，不需要外拖独立的驱动器，接线时只需要接入电源总线与通信总线即可完成连接，大幅减少了设备内部的布线复杂度，也避免了长距离信号线传输带来的信号干扰问题。

实际选型应用时，需要注意安装边界的预留：电机外圆的径向方向需要预留至少3mm的散热间隙，因为高负载持续运转时，定子绕组的热量会通过电机外壳向外散出，如果径向空间过于密闭，会导致绕组温升过高，触发过温保护；轴向方向上，输出端需要预留不小于2mm的安全间隙，避免负载安装时的轴向窜动触碰电机端盖，造成运转摩擦。在足式机器人的关节应用中，这种扁平结构的电机可以直接嵌入到腿部关节的连杆内部，不会额外突出关节轮廓，能优化腿部的转动惯量，提升足端的运动响应速度；在协作机械臂的关节应用中，一体化的驱动结构不需要额外布置驱动器安装位，能让机械臂的臂杆结构更简洁，臂体内部的走线空间更充裕；在高精度回转工作台的应用中，低背隙的传动特性能保证工作台分度时的定位精度，满足精密装配、检测类工序的使用要求。

设计思路上，这款结构没有盲目追求极致的参数指标，而是从实际安装使用的痛点出发，把原本分散的电机、减速器、驱动器三个独立模块做了深度的集成化设计，在保证输出扭矩、控制精度满足使用要求的前提下，尽可能压缩整体结构的安装尺寸，减少不必要的连接结构带来的误差累积。结构细节上，电机外壳采用高强度铝合金一体加工成型，既保证了结构强度，又能通过外壳本身的散热筋结构提升散热效率，端盖的连接螺钉采用内六角沉头设计，螺钉头部完全沉入端盖表面，不会突出外轮廓，避免安装时与周边结构产生干涉。齿轮组采用硬齿面设计，齿面经过渗碳淬火处理，能承受频繁启停、正反转带来的冲击载荷，行星架采用整体式结构，行星轮轴与行星架为过盈压装配合，相比销钉连接的结构，能承受更大的扭转载荷，不会在大扭矩输出时出现行星轮轴松动的问题。
