DFRobot300度大转角数字舵机结构设计

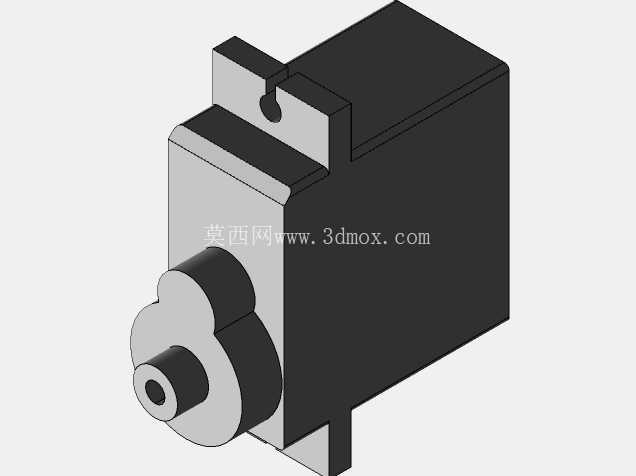

　　输出轴采用了带D型切面的阶梯轴设计，搭配端部的中心孔，既可以通过D型面传递扭矩避免舵盘打滑，也能通过中心孔穿装定位销，适配不同形式的舵盘、摇臂安装，输出端的阶梯结构可以对安装的舵盘做轴向限位，避免长时间往复转动后舵盘出现轴向窜动，影响位置控制精度。外壳的分模线沿着主体侧面中部分布，上下壳通过卡扣加螺丝的方式组合，既可以保证装配后的结构强度，也能在需要检修内部齿轮组、电位器的时候快速拆解，不需要破坏外壳结构。内部的驱动电路板集成在主体尾部的腔体内，和前端的齿轮减速箱做了物理分隔，避免齿轮润滑脂溢出污染电路板上的元件，也能减少电机运转时的电磁干扰对控制信号的影响。在小型机器人关节驱动、创客教育类机械装置、智能小车转向控制、航模舵面调节这类需要精准角度输出的场景里，这类大转角舵机的应用覆盖率非常高，不同于常规180度限位舵机，300度的转动范围可以覆盖更多需要大角度摆动的执行需求，不需要额外加装齿轮组做转角放大，能直接减少传动链路的间隙累积，提升末端执行的位置精度。从结构设计来看，这款舵机采用了标准的矩形主体外壳，顶部预留的双安装耳带定位圆孔，是行业内通用的安装适配结构，不管是固定在亚克力支架、铝型材框架还是3D打印的定制结构件上，都能直接匹配常用的舵机安装孔位，不需要额外做转接件设计，能大幅缩短原型机的装配调试周期。

　　从安装边界来看，主体的方形外壳侧面是平整的安装基准面，安装时可以直接贴靠在结构件的安装面上，不需要额外做定位凸台，顶部安装耳的孔位间距符合通用微型舵机的安装尺寸规范，能和市面上绝大多数标准舵机支架、舵机云台直接互换，在做设备迭代升级的时候，不需要修改原有安装结构的设计，直接替换原有舵机就能获得更大的转动角度范围。在实际功能设计上，这款舵机的角度控制是通过内部电位器检测输出轴的实际转角，配合控制电路输出PWM信号驱动直流电机，经过多级齿轮减速后带动输出轴转动到目标角度，300度的转角范围可以让它在做机械臂关节的时候，实现更大范围的摆动，比如小型桌面机械臂的腰部旋转关节，用单颗舵机就能覆盖接近一周的转动范围，不需要额外加装同步带或者齿轮做传动扩展，能有效简化机械结构的复杂度，减少整体装置的体积和重量。

　　在做三维建模的时候，需要重点关注输出轴的伸出长度、D型切面的尺寸公差，还有顶部安装耳的孔位中心距、安装面到输出轴中心的高度尺寸，这些尺寸直接决定了舵机能不能顺利装配到现有结构里，尤其是输出轴和安装孔的配合间隙，如果建模时尺寸偏差过大，会出现舵盘装不进去或者装配后晃动量大的问题，影响最终的控制精度。另外外壳侧面的出线位置也需要在做整体结构布局的时候预留足够的走线空间，避免舵机转动的时候压到连接线，造成线路破损或者转动卡滞。这类舵机的重量控制也做了针对性优化，主体外壳采用高强度工程塑料材质，在保证结构强度足够承受额定扭矩的前提下，尽可能降低自身重量，用在航模或者小型移动机器人上的时候，不会给动力系统带来额外的负载负担。

　　齿轮组的排布采用了平行轴多级减速的布局，电机输出的高转速低扭矩经过多级齿轮减速后，在输出端获得低转速大扭矩的输出，齿轮的模数选择兼顾了传动强度和运转平稳性，在额定负载下运转的时候不会出现明显的齿轮背隙，位置重复定位精度可以满足大多数小型自动化装置、教育类机器人的使用需求。在做结构选型的时候，除了关注扭矩、转速这些常规参数，还要注意舵机的死区宽度、转角线性度这些参数，300度的大转角设计对电位器的线性范围要求更高，这款舵机在整个转动行程内的角度控制线性度表现均匀，不会出现两端角度控制精度下降的问题，在整个0到300度的转动范围内都能实现稳定的角度控制，适合用在需要连续角度调节的执行场景里，比如小型云台的俯仰转动、自动化装置的档位切换、智能门锁的锁舌驱动这类场景，都能通过这款舵机实现可靠的角度执行。
