带安装法兰8欧2瓦引线式薄型扬声器

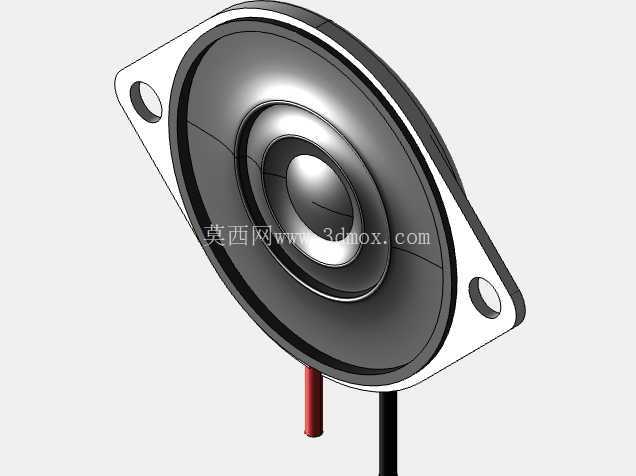

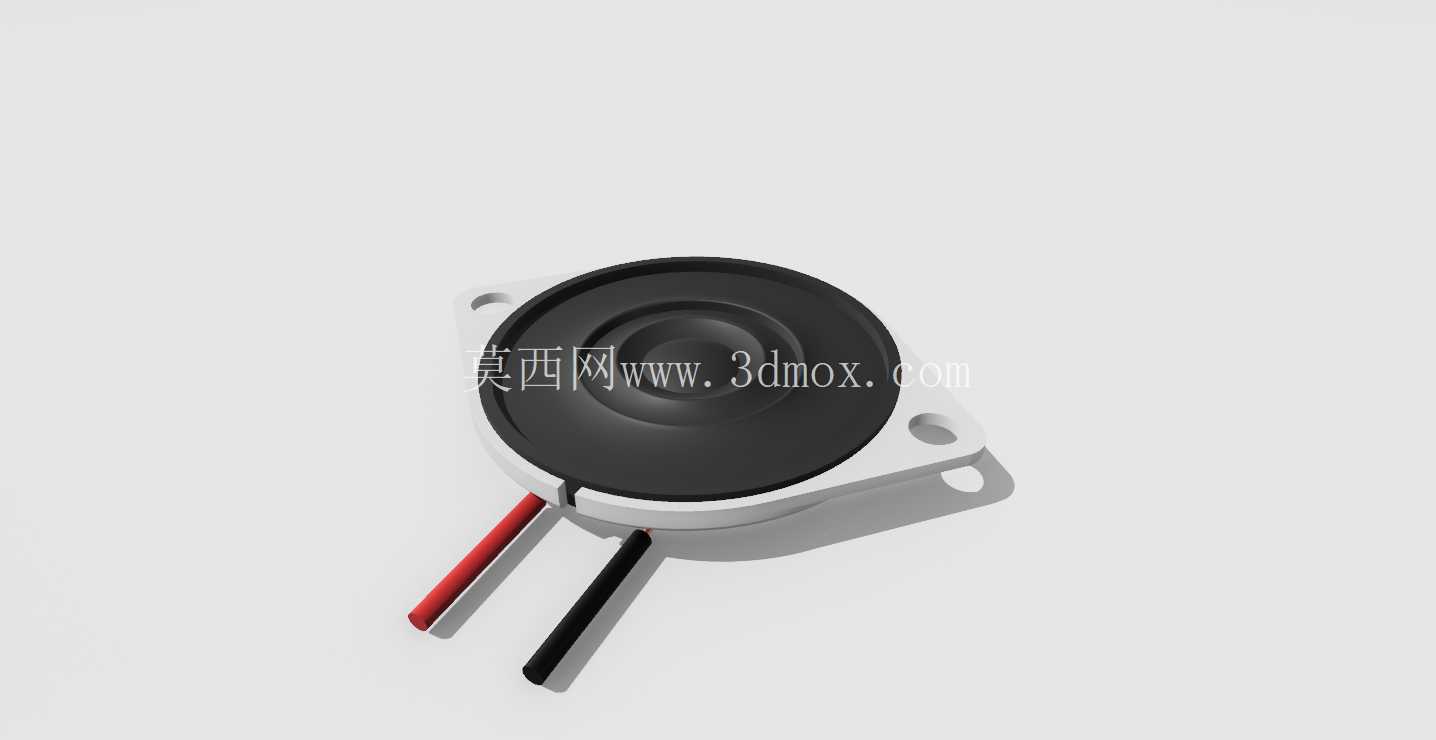

　　这款薄型带安装法兰的引线式扬声器，在小型终端设备的声学提示场景里适配性极强，日常做结构选型时经常会碰到需要在紧凑空间内布置发声器件的需求，这类8欧阻抗2瓦功率的规格，刚好覆盖绝大多数低功耗提示音、语音播报的使用场景，不会像大功率扬声器那样占用过多安装空间，也不会因功率不足导致提示音音量达不到环境使用要求。从实际安装边界来看，这款扬声器采用带两个定位安装孔的法兰底座设计，安装孔位做了沉台处理，用M2规格的自攻螺丝或者铜柱就能直接固定在设备壳体的安装柱上，不需要额外设计压片或者固定支架，能大幅简化壳体的结构设计工作量，减少装配工序。振膜部分采用防水防尘的复合材质，表面做了细微的同心纹路处理，既可以保证中低频段的发声效率，也能在日常多尘、轻微溅水的使用环境下保持性能稳定，不会因为少量粉尘附着或者凝露出现音圈卡滞、音质失真的问题。两根出线采用红黑分色的镀锡铜线，线长预留了足够的焊接冗余，接线时可以直接焊接在设备主板的焊盘上，也可以根据实际布线长度裁剪，不需要额外转接端子，红黑配色也能避免接线时正负极接反的问题，降低生产装配的出错概率。

　　从设计思路上看，这款扬声器把整体厚度控制得非常薄，主体发声部分的厚度不到10毫米，法兰底座的厚度更薄，在做手持设备、壁挂式终端、小型工控面板的结构堆叠时，可以直接把扬声器布置在壳体和主板之间的空隙里，不需要为扬声器单独预留凸起的安装仓，能有效压缩设备的整体厚度。在实际功能特性上，8欧的额定阻抗可以完美匹配绝大多数通用功放芯片的输出阻抗，不需要额外做阻抗匹配电路，2瓦的额定功率在1米距离下的声压级能达到85分贝以上，完全满足工厂车间、公共区域等有一定背景噪音环境下的提示音播报需求，不会出现环境噪音盖过提示音的情况。日常选型时需要注意，这类扬声器的安装面要尽量设计成平整的贴合面，法兰底座和壳体之间可以贴一层薄的EVA泡棉胶圈，既可以起到密封防尘的作用，也能避免扬声器工作时的振动和壳体产生共振，出现不必要的杂音。振膜正面要预留至少1毫米的空隙，不能直接贴在壳体的出声孔盖板上，否则会阻碍振膜的振动，导致音量下降、音质发闷。出声孔的开孔总面积要尽量大于振膜有效发声面积的10%，开孔位置要正对振膜中心区域，不要偏在法兰安装边的位置，避免影响出声效率。

　　在不同的行业应用场景里，这类扬声器的适配范围很广，比如门禁对讲设备里可以用做呼叫提示音、开锁提示音的发声器件，小型工控操作面板上可以用做故障报警、操作确认的讯响器，家用小型安防设备里可以用做报警提示、语音播报的发声单元，甚至在一些小型消费类电子产品、玩具里也能适用。建模时需要重点关注法兰安装孔的中心距尺寸、振膜的有效直径、整体厚度以及引线的出线位置，这些尺寸直接关系到后续结构设计时的干涉检查，如果安装孔位偏差超过0.2毫米，装配时就会出现螺丝无法对准安装柱的问题，出线位置如果和周边的筋位、元器件产生干涉，装配时就会压到引线，长期使用可能出现引线绝缘层破损、断线的问题。

　　另外还要注意音腔的设计，虽然这类扬声器不需要设计专门的密闭音腔，但如果在扬声器背面预留一定的空腔，能有效提升低频段的发声效果，让提示音听起来更清晰饱满，不会出现干涩刺耳的情况。如果设备本身的内部空间非常紧张，也可以把扬声器直接贴装在壳体内壁上，只要保证振膜正面有足够的出声间隙即可，不会对基础的提示音功能产生明显影响。在做布线设计时，两根引线的走线槽要尽量避开尖锐的棱边，在引线转弯的位置做圆角处理，避免装配时棱边割破引线绝缘层，引线焊接端要做应力释放处理，可以在焊盘附近点一小段热熔胶固定引线，避免设备受振动时引线焊点受力脱落。
