航模用200A大电流无刷电调结构设计

这款大电流无刷电子调速器，主要面向多旋翼无人机、固定翼航模、小型无人车及大拉力级机器人动力系统的驱动需求，作为动力链路里连接锂电池与无刷电机的核心控制部件，承担着电机转速调节、动力输出匹配、供电稳压的关键作用。在实际航模飞行、机器人竞技等场景中，电调的响应速度、电流承载能力直接决定了动力系统的可靠性，尤其是搭载大尺寸螺旋桨、重载作业的无人机平台，瞬时电流往往突破百安级别，普通小电流电调极易出现过热烧蚀、MOS管击穿的问题，这款200A规格的电调正是针对这类高负载动力场景设计。

从功能特性来看，该电调支持2至6串锂电池供电，对应输入电压范围覆盖7.4V到22.2V，能够匹配绝大多数中大型航模、重载机器人的动力电压等级；内置5V/5A的BEC输出模块，可以直接为飞控、舵机、接收机等机载低压设备供电，省去了额外加装外置BEC模块的麻烦，简化了整机布线复杂度。200A的持续电流承载能力，能够支撑单颗大功率无刷电机的全油门输出需求，即使在电机堵转、瞬时大拉力输出的极端工况下，也能预留足够的电流冗余，避免器件过载损坏。

结构设计层面，这款电调采用了一体化红色热缩封装外壳，外壳本身具备一定的绝缘防护能力，同时兼顾散热需求，内部功率器件与外壳之间填充导热介质，能够将MOS管工作产生的热量快速传导到外壳表面，配合飞行过程中的气流带走热量，保证长时间大负载工作时的温度处于合理区间。出线端采用分线设计，输入端为两根大线径硅胶电源线，分别对应电池正负极，线径选型匹配200A电流的载流要求，避免大电流下线路压降过大、线皮过热熔化的问题；输出端为三根电机驱动线，直接连接无刷电机的三相接线端，信号线端集成了BEC供电输出与信号传输线路，可直接对接飞控或接收机的油门信号通道。

安装边界方面，该电调的整体外形尺寸为65x40x26毫米，整体重量控制在128克，在同电流等级的电调产品中属于体积紧凑、重量较轻的设计，能够适配航模机身、机器人底盘内部的狭小安装空间，安装时可通过扎带、双面胶直接固定在机架的平整安装面上，不需要额外设计复杂的安装固定结构。布线时需要注意输入端电源线尽量缩短长度，减少线路损耗，输出端电机线与信号线保持适当间距，避免功率线路的电磁干扰影响信号传输稳定性。

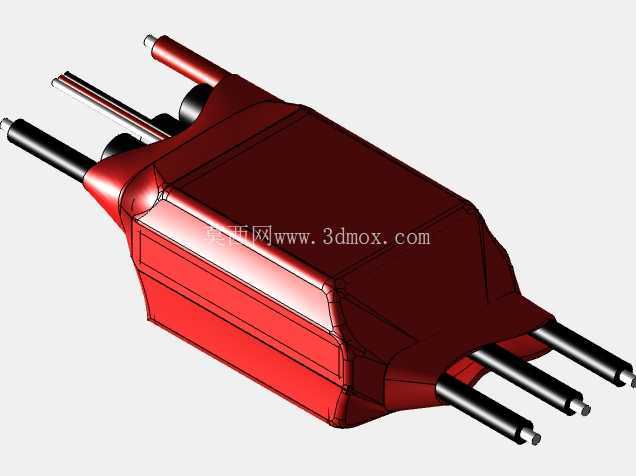

从三维建模的角度来看，该模型完整还原了电调的外壳轮廓、出线位置、接线端结构，在进行整机装配设计时，可以直接导入模型进行安装位置校核、布线空间预留，提前规避电调与机架结构、其他机载设备的干涉问题。建模过程中对电调外壳的圆角过渡、出线端的护套结构都做了精准还原，能够满足结构干涉检查、装配模拟、整机渲染展示的需求，对于航模设计、机器人动力系统集成的工程师来说，可以直接用于整机数字样机的搭建，减少自行测绘建模的工作量，提升设计效率。在实际选型适配时，需要注意电调的持续电流参数要大于电机最大工作电流的1.2倍以上，预留足够的安全冗余，同时根据搭载的电池串数匹配电调的支持电压范围，避免过压损坏器件，安装位置尽量选择气流顺畅的区域，提升飞行过程中的散热效率，保证动力系统长时间稳定工作。
