带自动卸料口的圆形旋转式饭盒焊接设备

在餐饮包装加工的生产场景里，锡箔饭盒的封边焊接一直是影响产线节拍的关键工序，传统单工位焊接设备需要人工上下料，每完成一个工件的焊接都要等待焊头复位、人工取放料的空程时间，不仅生产效率难以匹配批量加工需求，人工操作时的定位偏差也容易导致焊边虚焊、漏焊，直接影响成品的密封性能。这款圆形旋转式焊接设备的设计，正是针对这类批量薄壁锡箔容器焊接的痛点，将多工位转盘结构与自动卸料机构整合，把上料、焊接、冷却、卸料的工序拆分到转盘的不同工位同步完成，大幅压缩单工件的加工辅助时间。

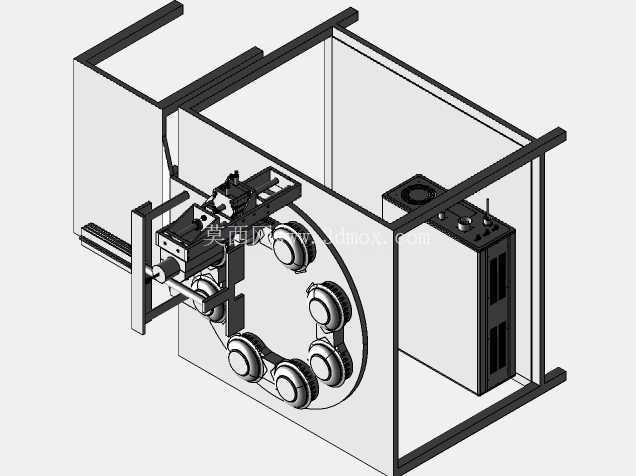

从结构布局来看，设备采用框架式铝型材搭建主体支撑，外围预留安全防护的安装位，整体安装边界控制在长1200mm、宽800mm、高1100mm的范围内，可直接对接现有包装产线的传送带接口，不需要对原有车间布局做大规模调整。核心的旋转转盘采用六工位等分布局，每个工位都配套独立的工件定位仿形治具，治具根据锡箔饭盒的外形轮廓做铣削加工，定位公差控制在0.2mm以内，确保焊接时焊头与工件焊缝的位置精度，避免出现焊偏的问题。转盘的驱动采用伺服电机搭配凸轮分割器，转位重复定位精度可达±15角秒，工位切换时的启停平稳，不会因为惯性导致治具上的工件移位。

焊接执行单元布置在转盘的侧方固定工位，采用垂直下压的焊头结构，焊头的加热模块温度可根据锡箔材料的厚度做无级调节，下压行程配备硬限位结构，避免压力过大压穿薄壁工件，也能保证焊边的压合深度一致，焊接完成后焊头快速抬升，等待转盘转位到下一个工件。自动卸料机构设置在焊接工位之后的两个冷却工位末端，采用拨杆式卸料结构，当焊接完成的工件随转盘转动到卸料位时，定位治具下方的顶出机构先将工件抬升20mm脱离治具定位面，侧方的气动拨杆同步动作，将工件平稳推送到侧边的出料滑槽内，工件顺着滑槽直接滑落到下游的收集传送带或者收料箱里，全程不需要人工介入取件。

设计过程中特意考虑了不同规格饭盒的适配性，转盘上的定位治具采用快拆式安装结构，更换不同尺寸的饭盒产品时，只需要松开治具的固定螺丝，更换对应轮廓的仿形治具，再调整焊头的下压行程参数，就可以快速完成换型，适配厚度0.05mm到0.2mm之间的各类锡箔餐盒焊接需求。设备的气路与电路走线全部布置在框架内部的走线槽内，外侧没有裸露的管线，既避免生产过程中物料剐蹭管线造成故障，也方便日常的维护检修。焊接工位的侧方预留了排烟接口，可直接对接车间的焊烟净化系统，抽走焊接过程中产生的少量烟气，改善车间操作环境。

在实际运行逻辑上，人工只需要在设备前端的上料工位持续将待焊接的锡箔饭盒放置到定位治具上，设备就会自动完成转位、焊接、冷却、卸料的全流程动作，单工位的焊接节拍可以控制在3秒以内，六工位同步运行的状态下，每小时的产能可以达到700件以上，相比传统单工位人工上下料的焊接设备，生产效率提升三倍以上，同时也避免了人工取放高温焊接工件时的烫伤风险。转盘的转动速度、焊头的下压压力、加热温度、卸料拨杆的动作时序都可以通过设备侧方的控制箱独立调节，操作人员可以根据不同的工件材质和焊接要求，匹配对应的工艺参数，保证不同批次产品的焊接质量稳定。设备底部配备可调式支撑脚杯，可以根据车间地面的平整度调整设备水平，保证转盘转动时的平稳性，减少运行过程中的振动噪音，长时间运行也不会出现工位偏移的问题。
