大倾角密闭式刮板输灰设备结构设计

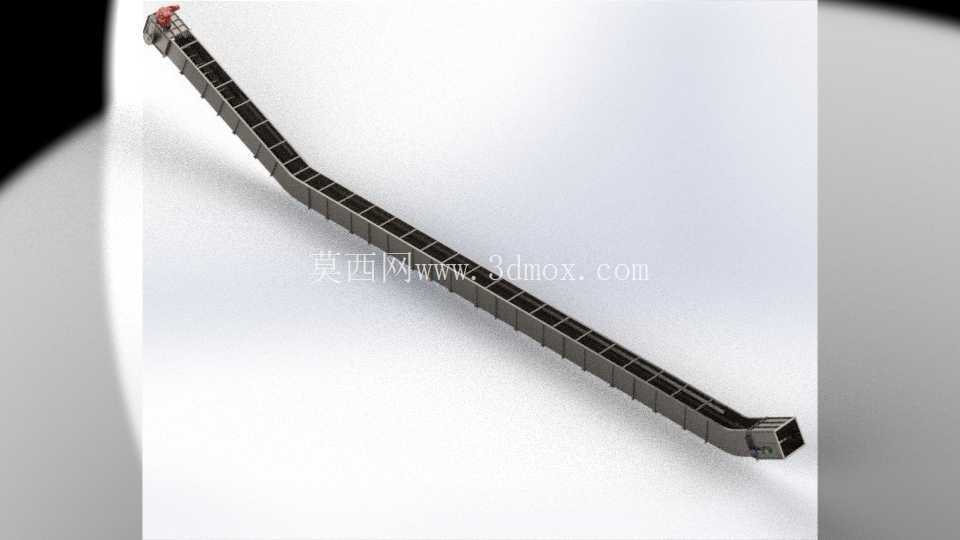

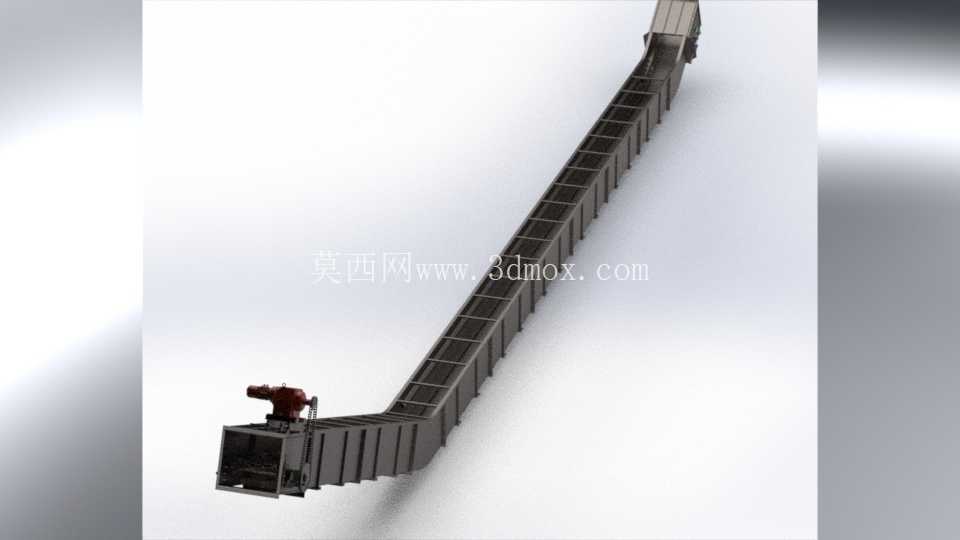

　　在生物质热电联产、燃煤锅炉尾部灰渣处理工段，这类带倾斜爬升段的密闭输送设备是衔接炉底排渣口与后续灰仓的核心中转单元，不同于普通水平布置的输送设备，该结构专门针对高温炉灰的密闭转运需求设计，全程采用槽体全封闭结构，避免输送过程中细灰飞散造成车间扬尘，同时能阻隔炉灰余热向作业区域扩散，改善工段作业环境。从结构布局来看，设备下段水平段承接炉底落灰口，落灰区域设置了加宽的受料槽，避免落灰过程中物料撒漏，水平段末端衔接大倾角爬升段，爬升角度经过物料安息角校核，确保输送过程中炉灰不会沿槽体下滑，爬升段顶端设置头部卸料口，直接对接后续储料设施，整套设备的布置形式能充分利用车间竖向空间，减少水平方向的占地长度，适合场地局促的老旧锅炉房改造项目。

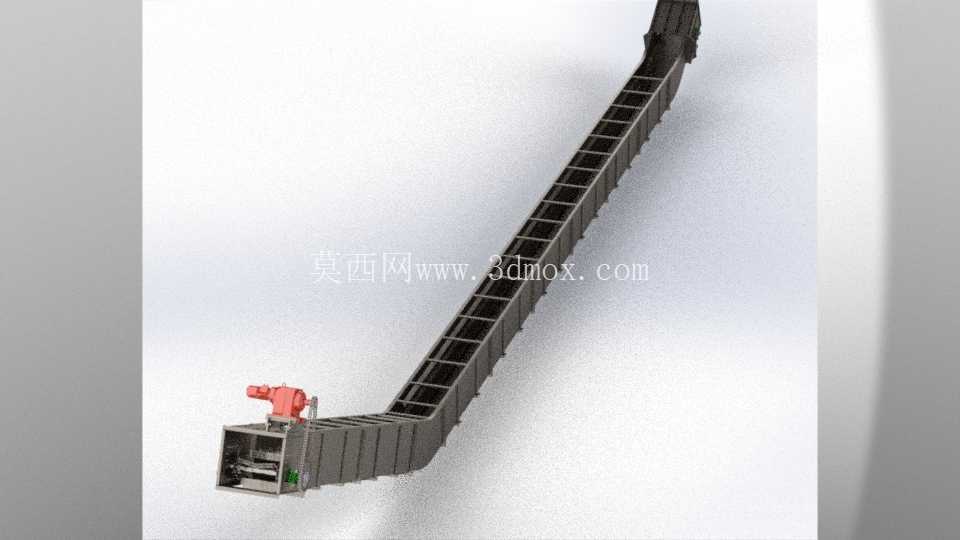

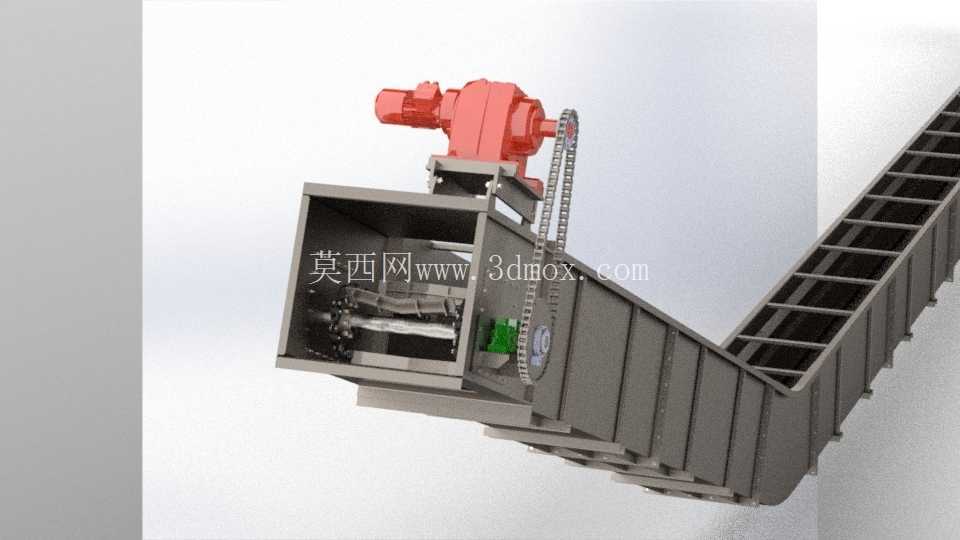

　　驱动单元布置在水平段端部的侧方安装位，采用直联减速驱动结构，驱动轴与输送链主动轮采用胀套连接，避免键连接长期受交变载荷出现键槽磨损的问题，输送构件采用带刮板的高强度牵引链，刮板与槽体底部的间隙控制在5毫米以内，确保细颗粒炉灰能被完全推送，不会在槽底残留积料，长期运行也不会出现积料板结卡链的问题。槽体段采用分段式法兰拼接结构，每段标准槽体长度控制在2米范围内，方便运输与现场组装，法兰拼接面设置耐高温密封垫，杜绝细灰从拼接缝隙溢出，爬升段的槽体侧壁设置了多组观察检修口，日常巡检时可以直接观察内部链条运行与物料输送状态，检修口采用快开压把结构，无需额外工具即可快速开启，降低日常维护的操作难度。

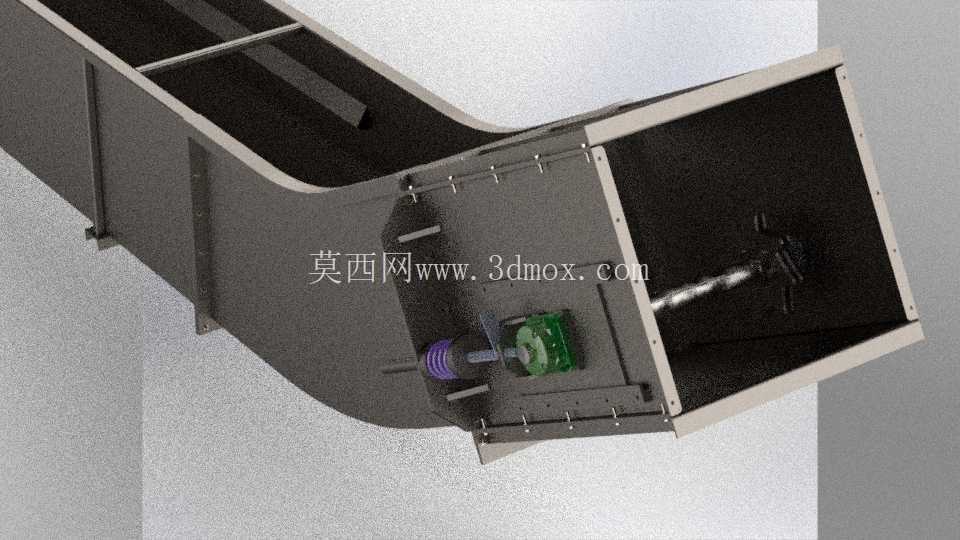

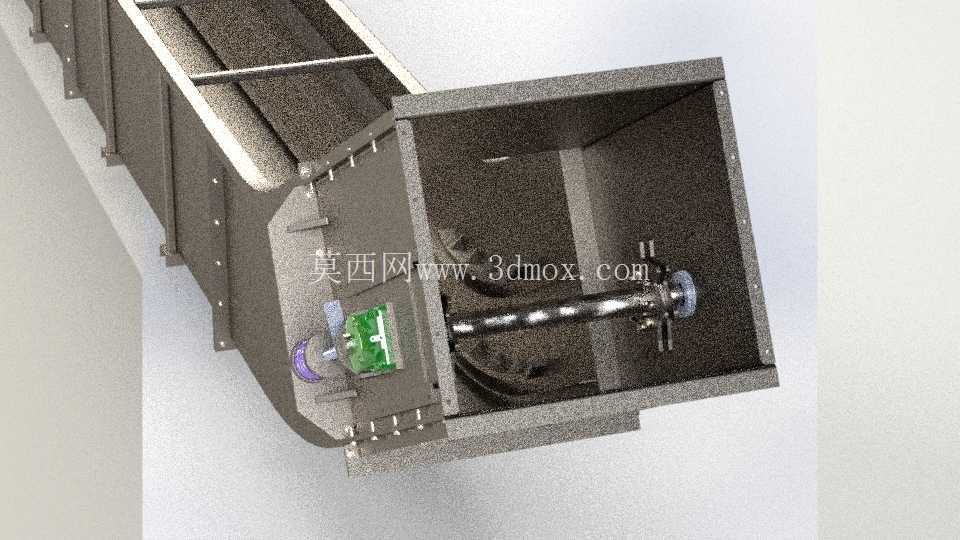

　　设备的尾部设置了螺旋张紧结构，张紧行程预留了足够的链条磨损伸长量，运行过程中可以根据链条松紧程度实时调整张紧力，避免链条过松出现跳齿、卡滞，或是过紧加剧链条与链轮的磨损。从安装边界来看，水平段的安装基础需要预留预埋钢板，设备就位后通过焊接方式与基础固定，爬升段的中部需要设置一组支撑钢架，分担倾斜段的设备自重与物料载荷，避免长期运行出现槽体变形，头部卸料口的安装高度需要匹配后续储料仓的进料口高度，安装时需要保证整机的直线度偏差不超过千分之一，避免链条运行过程中出现偏磨。

　　在实际工况适配方面，该结构针对高温炉灰的输送特性，所有与物料接触的金属构件均采用耐高温耐磨钢材制作，刮板表面做了堆焊耐磨处理，能适应800摄氏度以下高温物料的长期输送，输送速度控制在较低区间，既能保证额定的输送能力，也能减少物料对槽体的冲刷磨损，降低运行过程中的噪音。不同于开放式的皮带输送设备，这种密闭结构的输送设备在输送粉状、高温物料时优势明显，既不会出现物料洒落污染现场，也能避免外界杂物混入物料影响后续处理工序，在生物质发电、垃圾焚烧、中小型燃煤锅炉的灰渣输送场景中，这类结构的设备已经逐步替代传统的斗式提升机与螺旋输送机，其运行稳定性更强，维护频次更低，单台设备就能完成水平加倾斜的连续输送，无需多台设备中转衔接，减少了中间转运点的扬尘点与故障点。在三维建模过程中，这类设备需要重点校核牵引链的运行轨迹，确保转弯段的曲率半径匹配链条的最小转弯半径，避免链条运行过程中出现卡滞，同时需要预留驱动单元的检修操作空间，张紧装置的调整空间，以及各检修口的开启空间，避免现场安装后出现操作干涉的问题，槽体的加强筋布置需要结合设备的载荷分布计算，在受料段、转弯段、头部卸料段这些载荷集中的区域适当加密加强筋，保证槽体的结构刚度，避免满载运行时出现槽体变形。
