FRP螺旋溜槽无动力物料输送结构

在散料垂直向下输送的工况场景中，螺旋溜槽是应用十分广泛的无动力输送结构，这类设备不需要额外配置驱动单元，完全依靠物料自身重力沿螺旋导料面完成下滑输送，相比带式垂直提升机、斗式提升机等动力输送设备，它的运行能耗为零，日常维护仅需定期检查导料面磨损情况，没有传动部件的润滑、更换需求，长期运行成本极低，尤其适合面粉、谷物、颗粒状食品、磨粉工段散料这类对输送破损率要求较低、需要连续向下转运的物料场景。

这款FRP材质螺旋溜槽的设计核心围绕无动力输送的顺畅性与结构耐用性展开，主体螺旋导料面采用连续变曲率螺旋曲面设计，曲面螺旋升角经过反复校核，控制在物料自然下滑的临界角度区间内，既避免角度过小导致物料滞留堆积，也防止角度过大造成物料下滑速度过快产生冲击、破碎甚至飞溅的问题。导料槽的截面采用内低外高的弧形收口设计，物料下滑过程中会在离心力作用下贴靠外侧槽壁，弧形收口能够有效约束物料轨迹，避免散料在下滑过程中从溜槽边缘洒落，不需要额外加装挡边结构就可以实现封闭导料，减少了结构件数量与安装工作量。

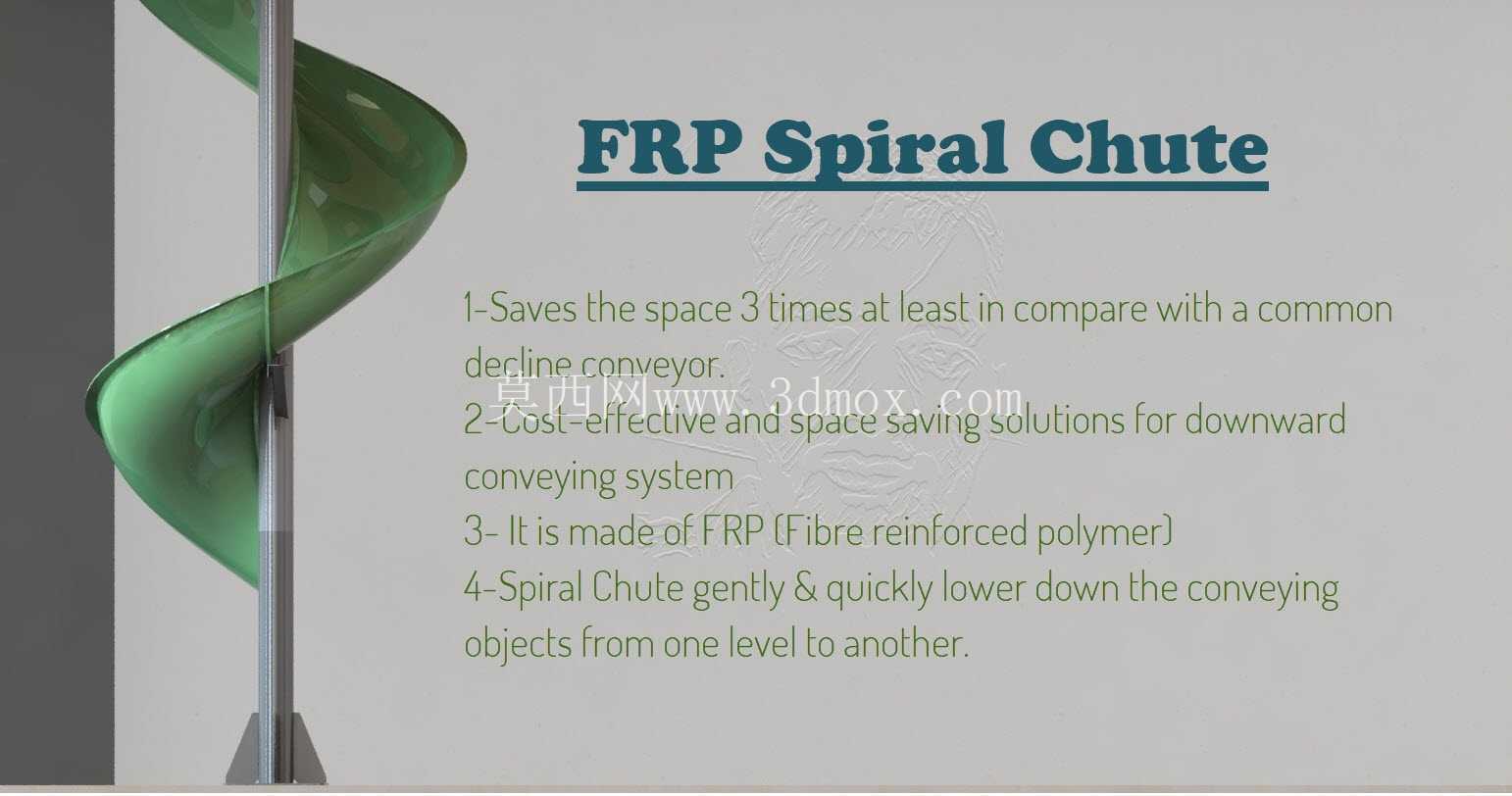

材质选择上采用纤维增强聚合物也就是FRP材料制作螺旋主体，这种材料的抗形变能力远高于普通薄钢板或塑料板材，长期承受散料冲刷摩擦的工况下，表面磨损速率更低，同时材料本身具备一定的弹性，当输送带有一定棱角的颗粒物料时，弹性表面可以缓冲物料冲击，降低物料破碎率，也避免了金属溜槽长期使用后表面锈蚀污染物料的问题，完全符合食品工业、面粉加工这类对物料接触材质有卫生要求的生产场景。

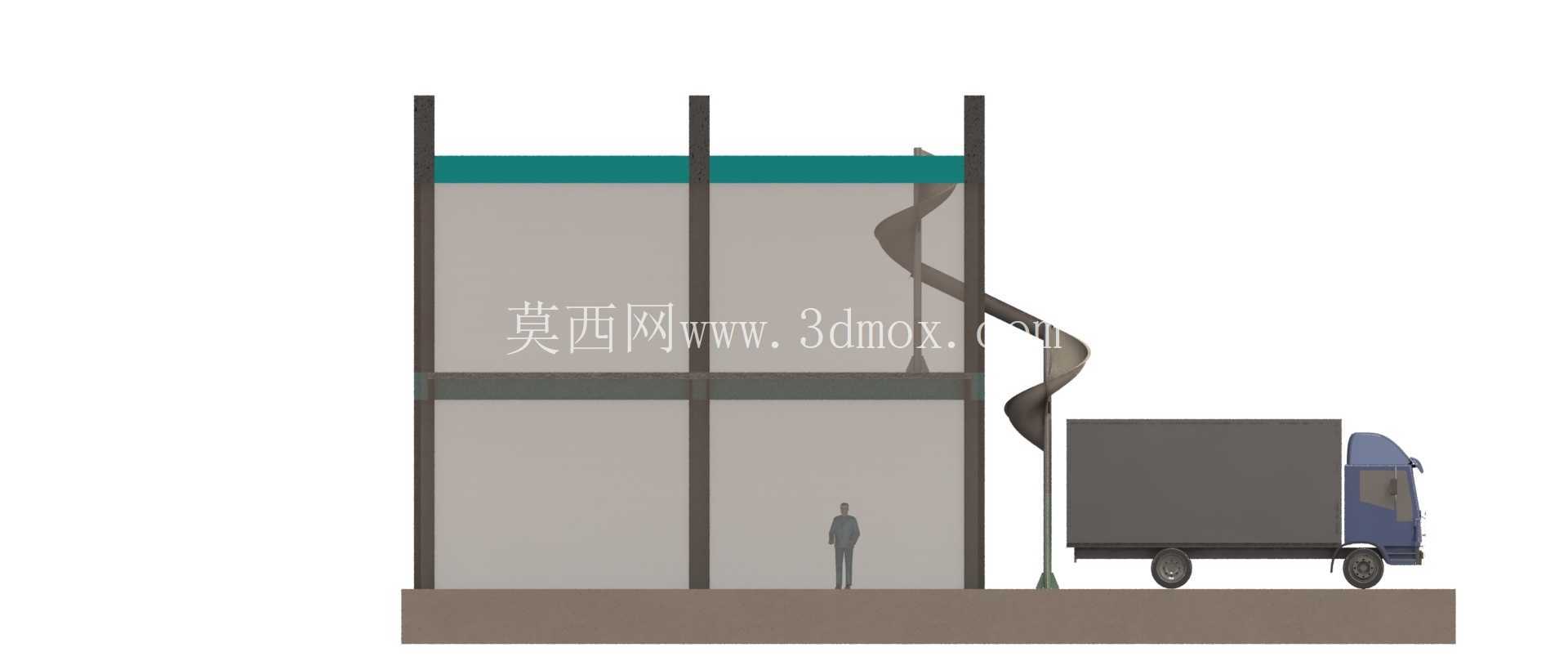

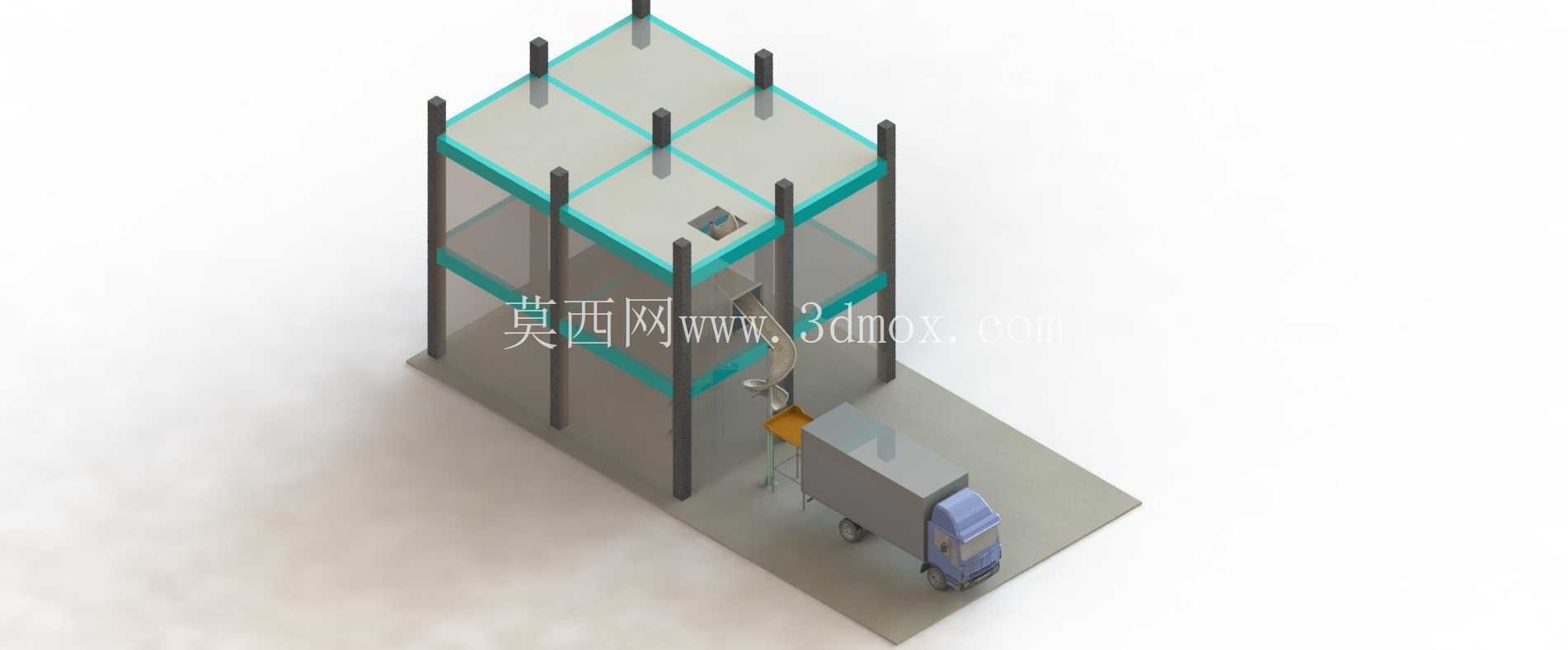

从安装边界来看，这款螺旋溜槽采用单立柱中心支撑结构，中心立柱底部通过地脚螺栓与地面基础固定，不需要额外搭建复杂的支撑钢架，整体占地面积仅需匹配底部接料工作台的尺寸即可，相比倾斜布置的溜槽节省了70%以上的安装空间，非常适合厂房空间紧凑、需要在多层厂房之间完成垂直向下输料的工况。底部配套的接料工作台采用方管焊接框架结构，台面高度匹配人工接料或者下游输送设备的进料口高度，工作台预留了足够的操作空间，操作人员可以站在工作台旁直接承接溜槽输出的物料，或者对接后续的水平输送设备，完成物料的连续转运。

设计过程中需要重点校核螺旋曲面的顺滑度，整个螺旋导料面不能出现局部凸起、凹陷或者接缝错位，否则会在物料下滑过程中造成卡滞、积料，长期积料会逐渐堵塞溜槽截面，影响输送效率。FRP材质的成型工艺可以实现螺旋曲面的一体化制作，减少了多段拼接带来的接缝问题，表面光滑度也能进一步降低物料与槽面的摩擦阻力，让物料下滑更加顺畅。中心立柱与螺旋槽体的连接部位采用加强筋结构加固，避免长期承受物料冲击载荷出现连接松动、槽体偏移的问题，保障设备长期运行的结构稳定性。

在实际选型应用中，这类螺旋溜槽的输送能力与螺旋直径、导料槽截面宽度直接相关，这款结构的导料槽宽度适配中小流量的散料输送场景，适合磨粉厂、食品加工厂的工段间物料转运，不需要配置额外的除尘、降噪设施，运行过程中没有动力部件产生的噪音，也不会因为传动部件运转产生粉尘泄漏，能够更好地满足生产车间的环保要求。相比传统的钢制螺旋溜槽，FRP材质的整体重量更轻，安装过程不需要大型吊装设备，两到三名安装人员就可以完成整体组装固定，大幅降低了安装施工的成本与周期。
