长距重载无动力辊道输送结构

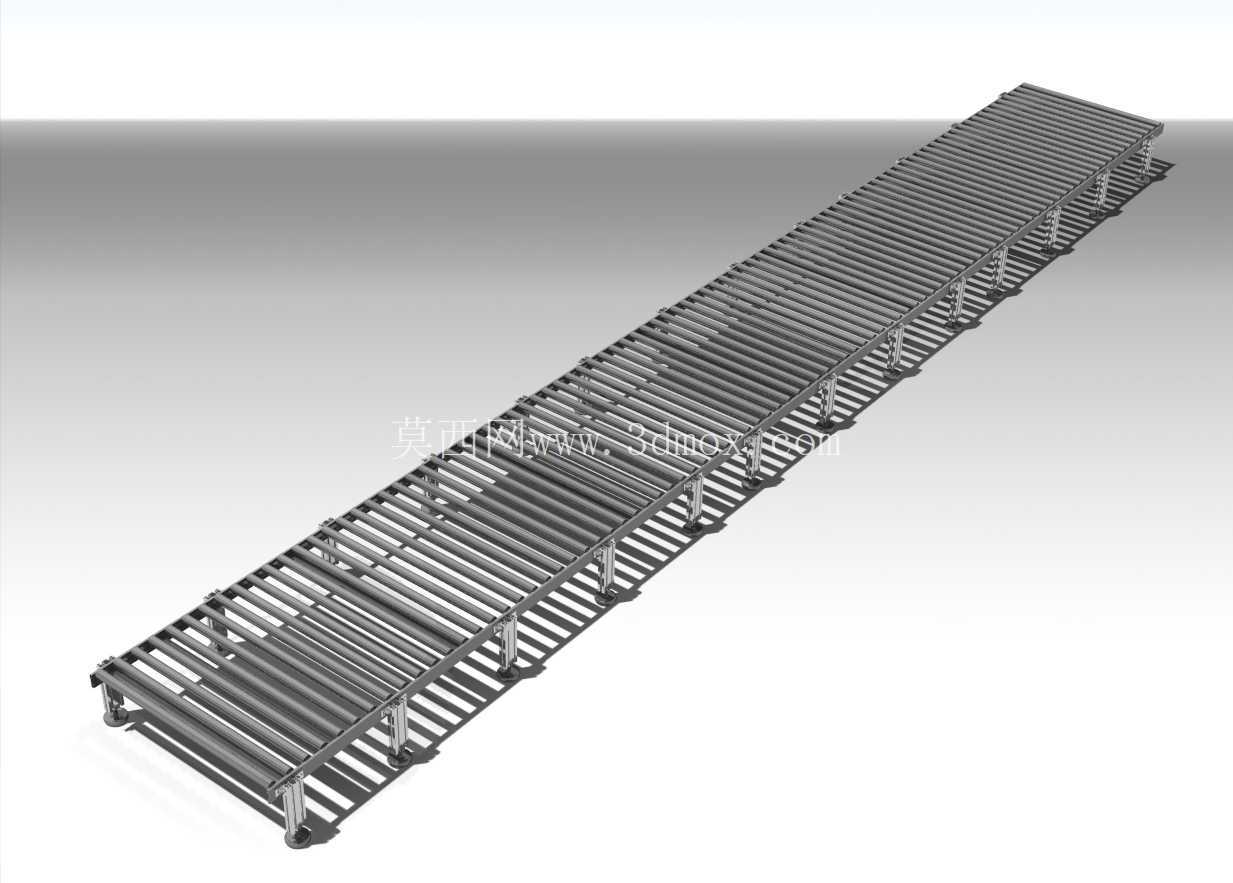

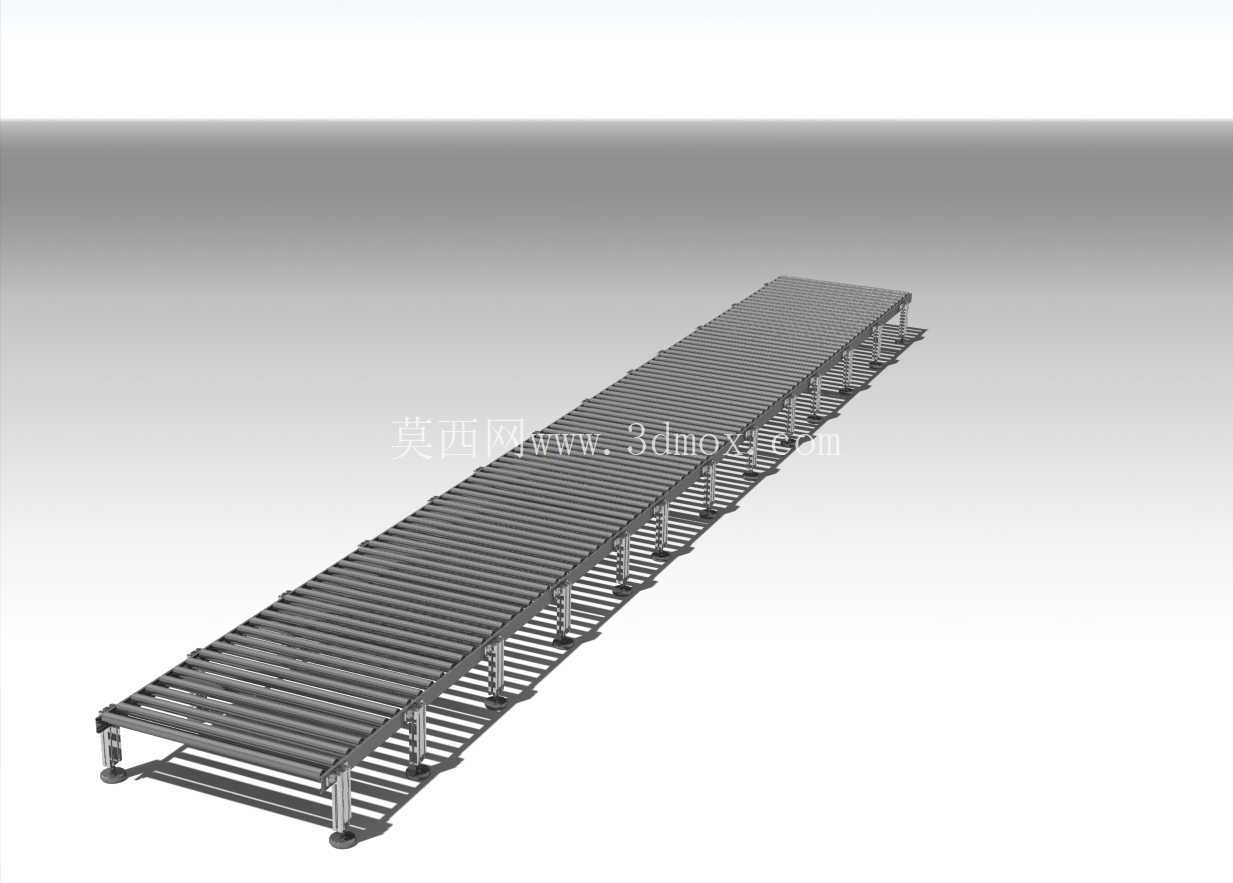

　　这套辊式输送结构主要面向生产车间内的平面物料转运场景，常见于装配线旁的工件缓存、工序间的工件流转、仓储区域的箱装/托盘类物料短距离输送环节，尤其适配无动力需求的重力滑送段、人工推送作业段，不需要额外配置驱动组件就能完成物料的水平位移，能大幅降低车间内人工搬运的劳动强度，也能衔接前后段自动化输送设备，作为线体间的过渡缓冲段使用。从实际用途来看，它既可以单独布置作为独立的物料暂存台，也可以多段拼接组成长距离输送线，适配不同重量的硬质平底工件、周转箱、托盘载具的输送，辊面的滚动摩擦阻力远低于平面滑动，人工推送单件几十公斤的工件时仅需很小的作用力就能完成移位，对于底部平整的工件适配性极强，不会出现卡滞、刮擦工件底面的问题。功能特性上，整线采用等间距排布的圆柱形辊子作为承载面，每根辊子两端通过轴承座固定在两侧的机架纵梁上，辊子转动顺滑无卡涩，相邻辊子的间距根据常规输送工件的最小底面尺寸设计，避免小型工件卡入辊缝，同时机架下方配置了可调节高度的支撑脚，能够根据现场地面的平整度调整支脚高度，保证整线辊面处于水平或者设定的倾斜角度，当采用倾斜布置时，依靠工件自身重力就能实现从高端到低端的自动滑送，完全不需要额外动力输入，能耗为零，维护也仅需定期检查轴承润滑状态、紧固机架连接螺栓即可，运维成本极低。

　　设计思路上，整体采用模块化分段设计，单段线体的长度控制在常规运输、安装的便捷尺寸范围内，现场安装时仅需通过连接板将多段线体的纵梁对接紧固，就能组成任意长度的输送线，两侧机架采用折弯型钢焊接成型，具备足够的抗弯强度，即使满载工件放置在辊面上，机架的挠度变形量也控制在允许范围内，不会出现辊面凹陷导致工件滑行卡滞的问题；辊子采用壁厚均匀的钢管加工而成，两端压装精密轴承，保证转动的同轴度，避免辊子转动时出现跳动、异响，支撑脚采用螺杆加底座的结构，调节范围覆盖车间常见的地面高度差，不需要额外垫设钢板就能完成调平。

　　外形尺寸与安装边界方面，单段线体的宽度根据常规周转箱、托盘的通用尺寸设定，辊面宽度比常规载具宽度单侧预留足够的安全余量，避免工件输送时剐蹭两侧机架，线体总高度匹配常规车间作业台的高度，方便操作人员站在线体旁取放工件，支撑脚的底座尺寸足够大，安装时仅需要将底座放置在硬化地面上，调平后即可投入使用，不需要打膨胀螺栓固定地面，后期调整线体布局时可以整体移位，不会破坏车间地面结构；多段拼接时，相邻两段的辊子端面间隙控制在极小范围内，避免小尺寸工件经过拼接缝时出现卡滞，线体的转弯段可以配套对应的弯道辊道模块，实现输送路径的转向，适配不同车间的布局走向，不管是直线布置还是L型、U型布置都能通过不同模块的组合实现。

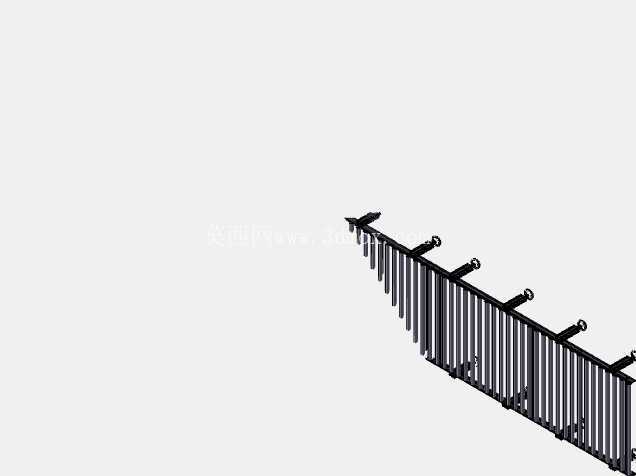

　　在实际选型应用中，需要根据输送工件的单重、底面尺寸调整辊子的壁厚、辊间距以及机架的型材规格，如果输送较重的托盘类工件，可以加密辊子的排布间距，增大辊子的轴径，提升单根辊子的承载能力，如果输送较轻的箱装物料，可以适当放大辊间距，降低整线的制造成本；无动力辊道的倾斜角度需要根据工件的材质、底面摩擦系数调整，角度过小工件无法依靠重力自行滑动，角度过大则工件滑行速度过快容易出现冲出线体、碰撞的问题，通常钢制工件与钢辊面的摩擦系数对应的倾斜角度控制在合理区间内，塑料周转箱的倾斜角度需要适当增大，保证滑行顺畅的同时速度可控。这套结构的三维建模过程中，所有的辊子、机架、支撑脚都采用参数化建模方式，调整长度、宽度参数时可以快速生成不同规格的线体模型，不需要重新绘制每个零件，能大幅提升设计改型的效率，建模时严格按照实际加工的尺寸公差设定配合间隙，轴承与辊子轴头、轴承座的配合都符合机械设计的公差要求，虚拟装配时没有出现干涉问题，导出的通用格式模型可以直接导入不同的三维软件中，用于车间布局仿真、线体方案演示、零部件加工出图等场景。
