小型35A无刷电子调速器结构设计

这款35A规格的无刷电子调速器，核心应用场景覆盖小型竞技类无人飞行器、桌面级战斗机器人、轻量化航模以及小型电动动力载具的动力驱动环节，作为无刷电机与控制信号链路之间的核心功率转换部件，承担着将控制端的PWM调速信号转化为电机可识别的三相驱动电流、实现电机转速精准调控、动力输出线性匹配的核心作用。从实际使用场景来看，这类小体积大电流电调多用于对安装空间、重量有严格限制的动力系统中，比如轴距250mm以下的穿越机、自重1.5kg以内的格斗机器人，这类场景往往要求电调在有限的体积内承载持续35A、短时峰值超过40A的电流输出，同时还要兼顾散热效率与安装适配性，避免在大油门输出时因热量堆积导致MOS管烧毁、动力中断的故障。

从产品功能特性来看，该电调采用BLHeli_S固件架构的驱动逻辑，支持常规的PWM信号输入、DShot数字信号协议，能够实现毫秒级的油门响应，匹配高KV值的外转子无刷电机使用时，不会出现油门迟滞、动力输出非线性的问题。电路布局上采用了分立式功率MOS管阵列排布，六颗功率管沿PCB板长边等距排列，每颗MOS管的焊接引脚都做了加宽覆铜处理，既能够降低大电流通过时的线路内阻，减少不必要的功率损耗，也能通过PCB本身的铜箔实现均热，避免局部热量集中。板载的两颗大容量电解电容布置在电源输入侧，能够有效滤除电源输入的纹波，抑制电机急加速、急减速时产生的反向电动势对控制电路的冲击，减少信号干扰导致的电机抖振、失控风险。

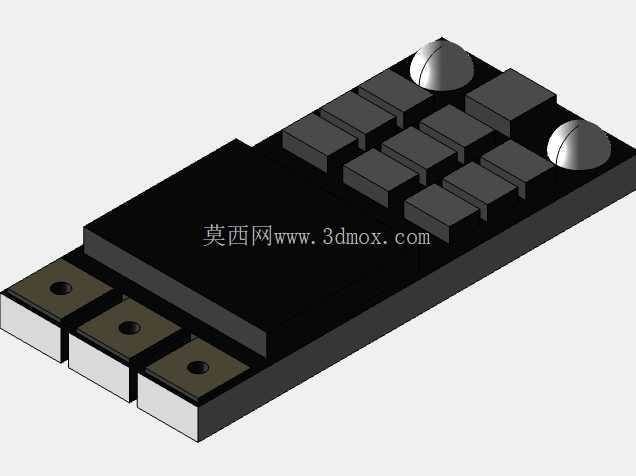

设计思路上，这款电调采用了长条形窄版的外形规划，整体PCB宽度控制在12mm以内，长度不超过35mm，能够直接贴合在飞行器机臂、机器人框架的窄边安装位上，不需要额外预留过多的横向安装空间。电源输入与电机输出端采用了直插式焊盘设计，三个电机输出焊盘沿板端短边等距分布，每个焊盘都做了沉金处理，焊接大线径硅胶线时能够保证焊锡浸润充分，避免虚焊导致的接触电阻过大、发热严重问题。功率元件表面没有额外加装厚重的散热外壳，而是依靠黑色的绝缘导热灌封层实现元件固定与热量传导，灌封层表面做了哑光平整处理，既能够隔绝外界的水汽、金属碎屑导致的电路短路，也能将MOS管工作时产生的热量均匀散发到空气中，在常规风冷条件下即可满足持续大电流工作的散热需求，不需要额外加装散热风扇，进一步降低了整体重量与安装空间占用。

从安装边界来看，这款电调的整体厚度控制在5mm以内，安装时只需要在固定位预留0.5mm的绝缘间隙即可，不需要考虑突出元件的干涉问题。板上的两个信号焊点布置在电容侧的边角位置，走线时可以将信号线沿板边引出，不会和功率线产生交叉干扰。重量方面整板不含线材的重量控制在8g以内，对于对自重敏感的小型动力载具来说，能够有效降低整体负载，提升动力冗余。实际装配时，既可以采用双面耐高温泡棉胶直接粘贴在安装基面上，也可以通过板端预留的两个微型固定孔用M1.2的螺丝锁紧，两种安装方式都能满足高震动场景下的固定可靠性，不会因为载具剧烈机动、碰撞导致电调移位、接线松脱。

在电路防护设计上，这款电调在电源输入端集成了反接保护电路，能够避免接线时正负极反接导致的电路直接烧毁，同时内置了过流保护、温度保护逻辑，当工作电流超过阈值、板载温度超过安全范围时，会自动降低输出功率，避免元件永久性损坏。信号端做了隔离处理，能够隔绝动力电路的高频干扰，保证控制信号传输稳定，不会出现信号丢失导致的动力异常。整体结构设计没有多余的冗余部件，所有元件的排布都围绕缩小体积、提升散热效率、优化安装适配性三个核心目标展开，能够很好适配各类小型电动动力系统的电调选型需求，在三维建模过程中，所有焊盘位置、元件突出高度、安装孔位都做了1:1的尺寸还原，能够直接导入整机装配模型中做干涉检查、安装位置模拟，不需要额外调整尺寸比例。
