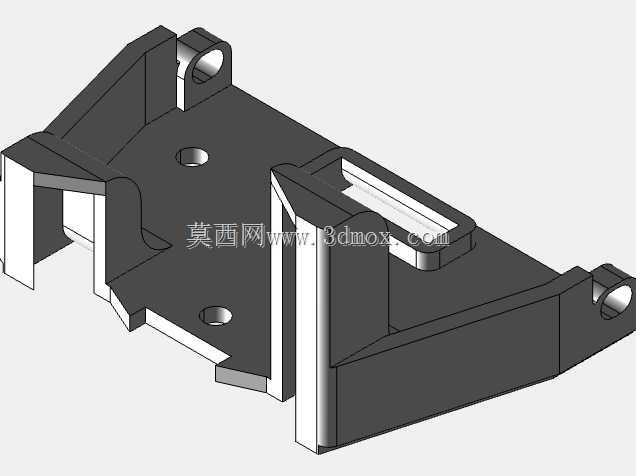

Q1Pro冷却风扇导风隔热护罩结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875564
  • Q1Pro冷却风扇导风隔热护罩结构设计
  • Q1Pro冷却风扇导风隔热护罩结构设计

  在电子设备主动散热系统的结构设计环节,冷却风扇的出风路径规划直接决定核心发热区域的换热效率,常规无导风结构的风扇护罩仅能实现扇叶物理防护,气流在护罩内部会形成无规则紊流,大量冷却风无法精准抵达发热源表面,甚至会在设备腔体内形成涡流卷带积尘,长期运行后会造成散热效率衰减、元器件温升超标的问题。这款针对Q1 Pro设备开发的冷却风扇护罩,在原有护罩的安装适配基础上,集成了定向导风管道结构,核心设计目标是将风扇输出的冷却气流精准导向隔热板侧面区域,解决原有散热结构中隔热板侧方无有效气流覆盖、热量堆积的痛点。

  从结构适配性来看,护罩主体采用与原有安装位完全匹配的定位卡扣与安装孔位设计,不需要对设备原有壳体进行二次加工即可完成替换安装,安装边界完全贴合风扇外圈的装配尺寸,护罩与风扇接触面预留了0.2mm的密封贴合余量,避免气流从装配缝隙处泄漏,保证所有冷却风都能进入导风通道。导风管道的截面采用渐缩式设计,从风扇侧的进风口到隔热板侧的出风口,通流截面按照1:0.65的比例逐步收窄,利用文丘里效应提升出风口的气流流速,让冷却风能够以更高的速度冲刷隔热板侧面,带走隔热板传递过来的辐射热量与传导热量,避免热量通过隔热板缝隙渗入设备内部的低温元器件区域。

  护罩的主体壁厚设计为1.8mm,既能够满足日常拆装过程中的结构强度要求,避免卡扣位置断裂,也不会因为壁厚过大造成材料浪费与装配尺寸超差,导风通道内部的过渡位置全部采用R2以上的圆角过渡,避免直角结构造成的风阻损耗,减少气流在通道内部的压力损失。在实际应用场景中,这类带导风结构的风扇护罩多用于内部空间紧凑、发热源分布集中的小型电子设备、嵌入式工控主机、小型电源模块的散热改造场景,尤其是在设备内部存在隔热分层结构的设计中,定向导风的结构可以避免冷却风在腔体内无规则扩散,让有限的冷却风量精准作用在需要降温的区域,相比普通平板式护罩,能够让目标区域的表面温度降低4-6摄氏度,有效提升设备长时间高负载运行的稳定性。

  从安装维护的角度来看,护罩的卡扣位置设计了导向斜角,拆装时不需要额外工具即可完成手动拆卸,方便后期清理风扇扇叶与导风通道内部积累的灰尘,导风通道的内壁采用光滑平面设计,没有容易积尘的凹槽死角,日常维护时仅需要用压缩空气吹扫即可完成清洁。在结构强度校核层面,护罩的安装耳位置做了局部加厚处理,加厚区域厚度达到2.5mm,能够承受拆装过程中的掰扯力度,不会出现安装耳断裂的问题,护罩边缘位置做了0.5mm的圆角倒边处理,避免安装过程中锋利边缘划伤操作人员手部,也不会在装配时刮伤设备壳体的表面涂层。针对设备运行过程中的风扇振动问题,护罩与风扇接触的贴合面预留了粘贴缓冲泡棉的凹槽,装配时可以在凹槽内粘贴1mm厚的PORON泡棉,既能够提升密封效果,也可以吸收风扇运行时产生的高频振动,避免护罩与风扇壳体共振产生额外的运行噪音。导风管道的出风口位置做了15度的外翻导向边,能够让流出的气流形成扇形扩散面,覆盖更大面积的隔热板侧面区域,避免气流过于集中造成局部过冷、其余区域热量无法带走的问题,出风口的边缘位置做了薄壁处理,不会因为结构厚度阻挡气流的扩散角度。
