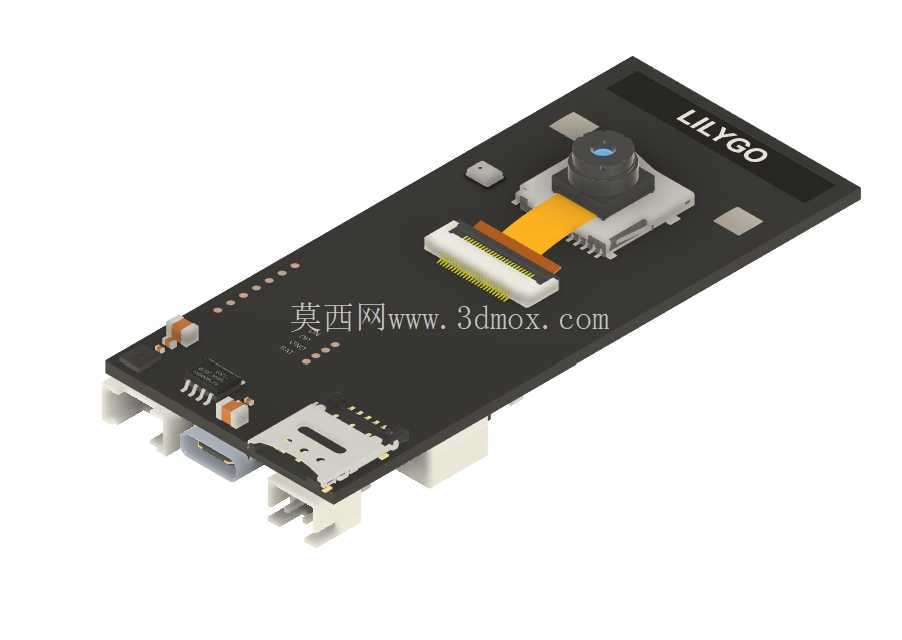

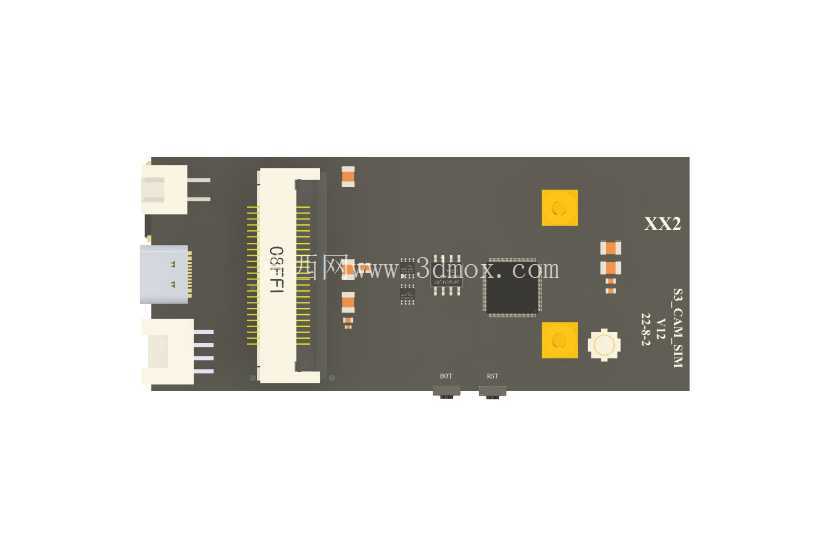

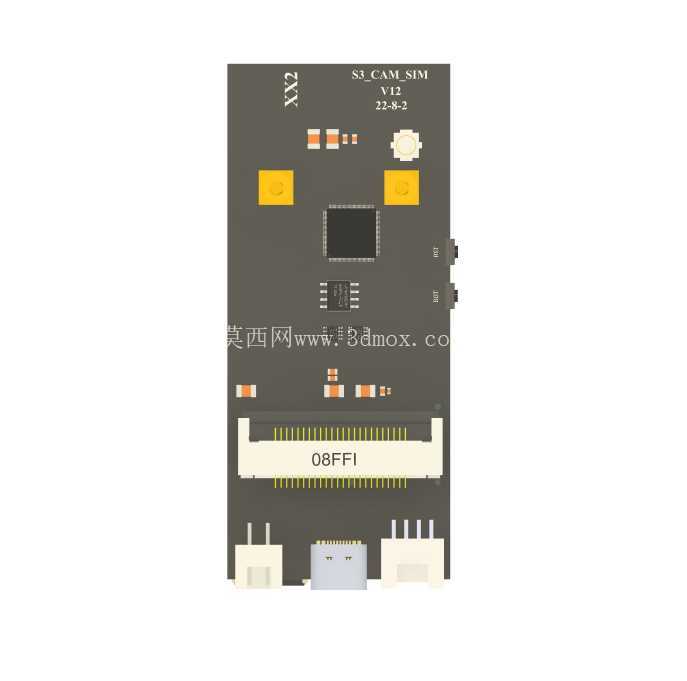

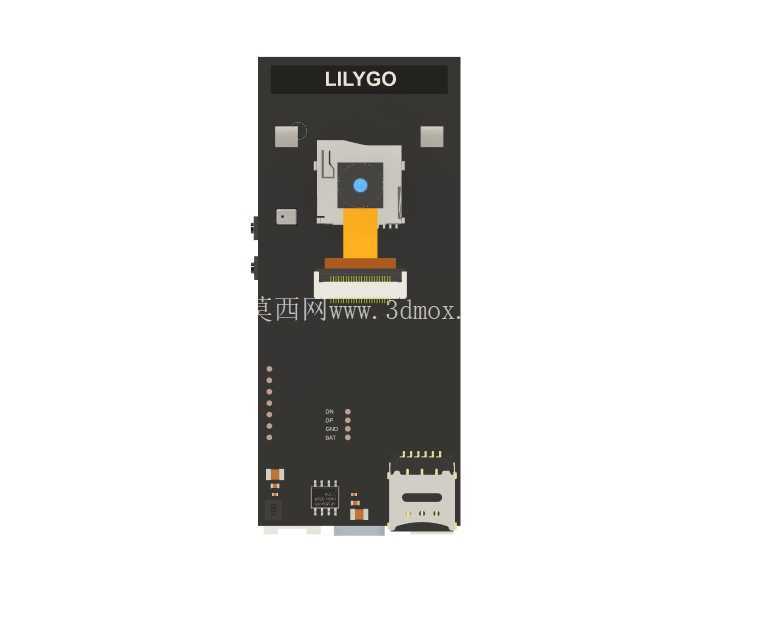

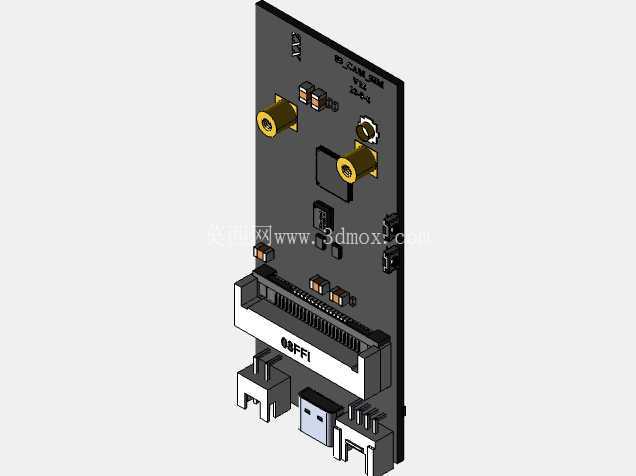

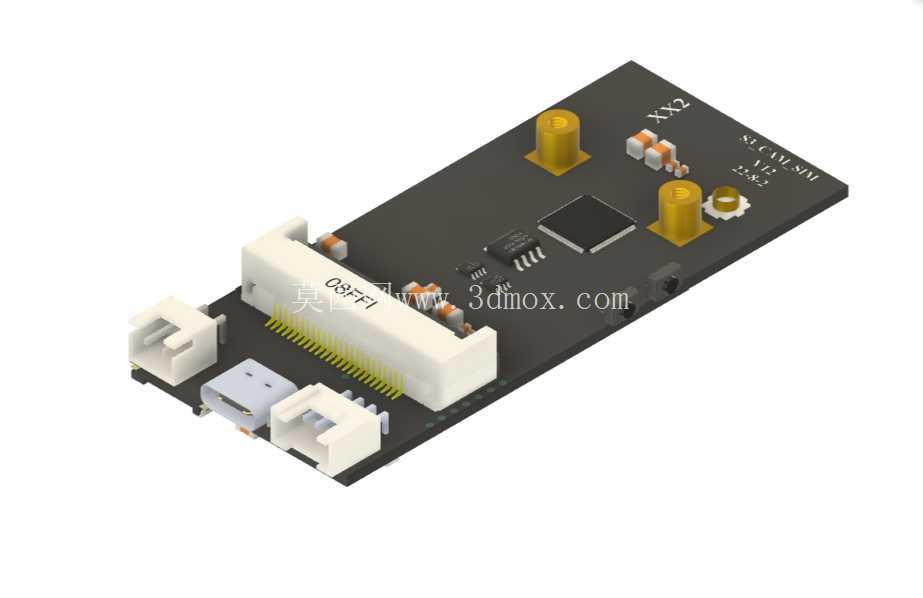

LILYGO T-SIMCAM ESP32-S3智能摄像开发板

这款带摄像功能的ESP32-S3开发板，在物联网边缘采集场景里的适配性很强，做结构设计时首先要考虑的就是不同部署场景下的安装兼容性，毕竟这类开发板常被用在户外环境监测、小型智能安防点位、工业设备状态视觉巡检、低功耗图像采集终端这类项目里，既要保证核心元器件的防护空间，又要预留足够的外接扩展接口位置，避免安装后接口被遮挡影响接线。

核心配置上，主控采用ESP32-S3R8双核Xtensa LX7架构，最高运行主频可达240MHz，板载8MB PSRAM与16MB Flash，足够支撑本地图像缓存、简单视觉算法运行的内存需求，不用额外外挂存储颗粒就能完成基础的图像预处理、特征识别类任务，减少了外围电路的布局复杂度。摄像模块可选配OV2640 200万像素或OV5640 500万像素传感器，通过FPC排线与主板连接，结构设计时特意将摄像头座布置在板端边缘位置，既方便调整镜头朝向，也给外接镜头防尘罩、补光灯组件预留了安装空间，不会和主板上的其他接插件产生位置干涉。板载I2S数字麦克风接口，可同步采集音频信息，适配音视频同步采集的项目需求。

无线连接部分，除了常规的Wi-Fi 2.4GHz、蓝牙5.0 LE之外，板载mPCIe插槽支持选配蜂窝网络模块，可适配2G/3G/4G LTE以及NB-IoT网络制式，在没有Wi-Fi覆盖的野外、偏远厂区点位也能完成数据回传，设计时将mPCIe插槽布置在板端一侧，旁边预留了SIM卡卡槽位置，插拔SIM卡不用拆卸其他外接组件，后期维护更换流量卡十分方便。存储扩展方面设置了MicroSD卡槽，可本地存储采集到的图像、音频数据，在网络信号不稳定的场景下先本地缓存数据，待信号恢复后再断点续传，避免数据丢失。

供电部分采用USB-C 5V接口输入，同时预留了JST规格的聚合物电池接口，支持锂电池供电，方便部署在没有固定市电接入的点位，电源管理电路做了独立分区布局，和射频、传感器区域做了分隔，减少电源纹波对无线信号、图像采集质量的干扰。接口方面引出了I2C、I2S、SPI、UART、PWM、USB CDC等常用通讯接口，可外接各类传感器、执行器，拓展成功能更复杂的智能终端，板载启动/复位按键，布置在板边易操作的位置，调试时不用借助额外工具就能完成复位、下载模式切换操作。

外形尺寸控制在约82mm×35.5mm×12mm，这个尺寸规格刚好能适配市面上通用的小型塑料防水外壳，安装孔位的间距也符合常用的弱电设备安装标准，不管是用螺丝固定在设备机柜内部，还是用背胶固定在墙面、设备表面都有足够的操作空间。编程支持Arduino IDE、VS Code等常用开发环境，硬件设计时将下载电路直接集成在板上，不用额外外接下载器，通过USB接口就能直接完成固件烧录、调试，降低了开发阶段的接线复杂度。

做这类开发板的三维建模时，要重点注意各个接插件的突出高度，比如USB-C接口的伸出长度、摄像头FPC排线的弯折半径、mPCIe插槽安装模块后的总高度，这些尺寸直接决定了配套外壳的内部净空要求，一旦尺寸建模有偏差，就会出现外壳装配后压到元器件、接口对位不准的问题。另外板端的排针位置、按键的凸起高度也要精准还原，方便结构设计师在做整机装配时提前检查干涉情况，不用拿到实物就能完成配套结构的设计验证，缩短项目开发周期。在实际项目选型时，这款开发板适合对体积、功耗有要求，需要同时具备图像采集、无线传输功能的边缘终端场景，相比通用的ESP32开发板，它提前集成了摄像头、蜂窝网络扩展、音频采集的相关电路，不用开发者自己再做外围电路的画板、焊接工作，能大幅减少硬件开发的工作量，把更多精力放在功能逻辑、算法适配的工作上。
