适配XIAO的24GHz毫米波人体存在检测模块

这款适配XIAO主控的24GHz毫米波人体存在检测模块，在结构设计阶段就充分考虑了嵌入式集成的实际需求，整体采用与XIAO系列主控一致的邮票孔封装形态，板边焊盘的位置、间距完全匹配XIAO的扩展引脚定义，无需额外转接板即可直接叠焊或插接在XIAO主控板上，安装后整体厚度控制在3mm以内，不会额外占用过多设备内部的垂直安装空间，非常适合嵌入到对体积有严格要求的智能终端设备中。

从实际应用场景来看，这类毫米波检测模块完全区别于传统的红外人体感应器件，不会受环境温度、热源干扰、光照条件变化的影响，可识别静止状态下的人体存在，解决了传统红外传感器只能检测运动人体、静止人体容易漏报的痛点。在智能家居场景中，可嵌入到智能开关、智能灯具、空调温控面板内，实现人来自动启动设备、人走延时关闭的无感化控制，避免人在室内静止时设备误判关机的问题；在办公场景中，可集成到工位占用检测终端、会议室智能管控系统中，精准统计空间内的人员存在状态，为能耗管理、空间调度提供可靠的检测数据；在工业场景中，可安装在小型设备操作工位旁，作为安全防护的辅助检测单元，识别静止驻留的操作人员，配合设备安全逻辑触发预警，避免传统光电传感器对静止人员漏检带来的安全隐患。

功能设计上，模块基于FMCW调频连续波雷达原理，板载集成了24GHz毫米波收发天线、雷达信号处理芯片与必要的外围匹配电路，天线部分采用板载微带天线设计，无需外接天线组件，天线的辐射方向经过调校，默认覆盖模块正面60度锥角范围，检测距离可通过配套固件参数调整，最远支持5米范围内的人体存在检测。信号处理部分内置了成熟的人体感知算法，可直接输出人体存在的开关量信号，也可通过I2C接口与XIAO主控通信，传输检测距离、信号强度等原始数据，开发者无需深入理解雷达信号处理的底层逻辑，即可快速完成功能集成。

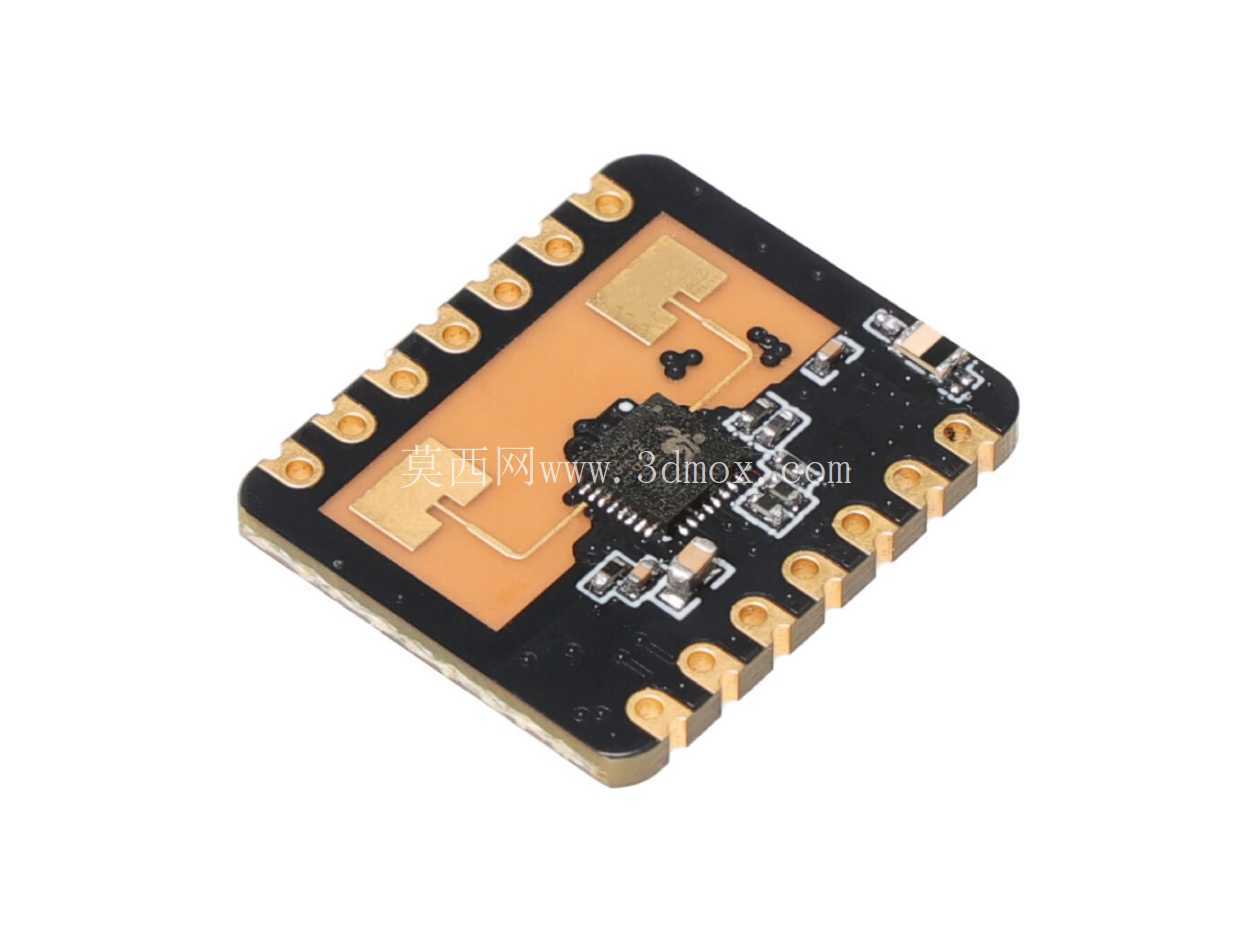

结构设计细节上，模块采用FR-4四层PCB设计，顶层与底层为信号层与器件焊盘层，中间两层分别为电源层与接地层，既保证了电源回路的稳定性，也能减少雷达信号与数字电路之间的串扰。板上的大尺寸金属焊盘除了电气连接作用外，也兼顾了结构固定的功能，焊接后可提供足够的结构强度，满足常规嵌入式设备的抗振动要求。模块的器件布局经过优化，雷达射频部分集中在板卡一侧，数字接口与电源电路布置在靠近邮票孔焊盘的另一侧，减少数字信号对射频收发的干扰，板卡边缘预留了半孔工艺的邮票孔，既支持回流焊批量生产焊接，也支持手工焊接进行原型开发。

安装边界方面，模块的外形尺寸与标准XIAO主控板完全对齐，长宽尺寸为20mm×17.5mm，安装时只要预留出对应大小的板卡安装空间，同时注意雷达天线正面不能有金属遮挡，塑料、木材、薄亚克力等非金属材料对24GHz毫米波的衰减极小，模块可直接安装在这类非金属外壳内部，不会影响检测性能。如果需要安装在金属外壳内，需要在外壳对应天线的位置预留非金属透波窗口，窗口尺寸建议不小于15mm×12mm，避免金属屏蔽影响雷达信号的收发。电路接口上，模块的电源引脚支持3.3V直流供电，工作电流控制在50mA以内，可直接从XIAO主控的3.3V引脚取电，无需额外设计电源转换电路，进一步简化了集成时的电路设计工作量。

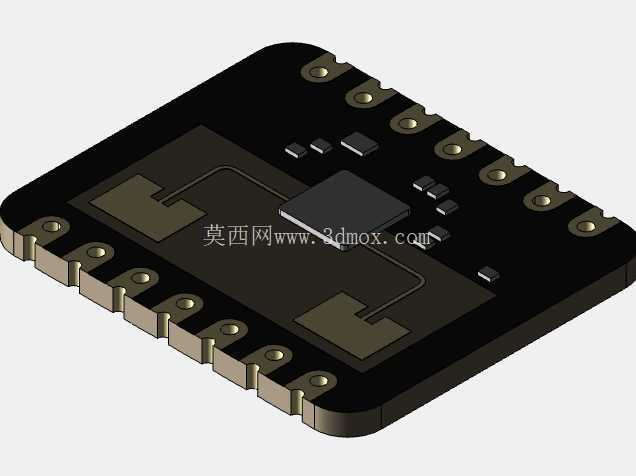

在建模还原过程中，需要重点关注板卡的层叠结构、器件的实际高度差、邮票孔焊盘的尺寸精度，尤其是板载微带天线的外形与位置，不能随意改动，否则会影响模型与实物的匹配度；同时要准确还原各个贴片器件的高度，保证结构装配时的干涉检查结果准确，为后续的外壳设计、整机结构布局提供可靠的三维模型依据。
