防水型迷你超声波测距传感模组

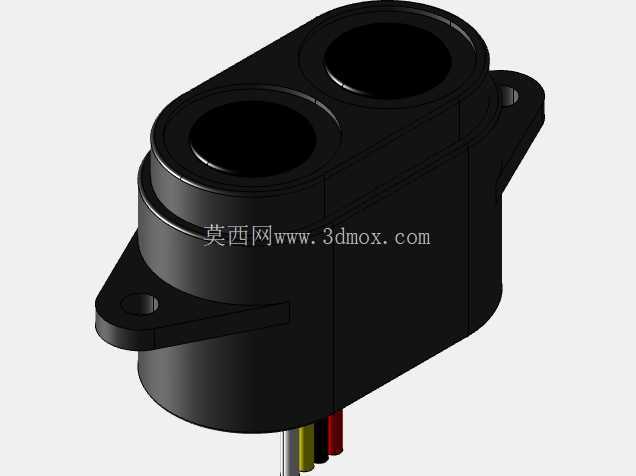

　　在做AGV小车周边避障、小型服务机器人近距测距、户外智能泊车地锁车位检测这类项目时，选测距元件最头疼的就是既要小体积不占安装空间，又要扛得住户外溅水、扬尘的工况，普通开放式超声波模块一碰到雨天或者清洁溅水就容易误报甚至损坏，这款防水封装的迷你超声波测距模组刚好能填补这类选型空白。从结构设计上看，整个模组采用一体化黑色塑封外壳，两个超声换能器探头平行内嵌在壳体顶面，探头外圈做了阶梯式凸台限位，装配时可以直接卡入壳体预设的卡槽，配合端面的密封胶圈就能实现探头与壳体之间的防水密封，壳体下半部分做了内收的壁厚加强筋，既可以减少外壳注塑时的缩痕，也能提升整体抗冲击强度，避免设备装配时挤压导致壳体开裂。

　　安装结构上，壳体两侧延伸出带安装孔的固定耳，两个固定耳的安装孔中心距做了标准化适配，孔位刚好匹配常用的M2.5自攻螺丝或者铜柱固定，固定耳与壳体主体做了圆弧过渡，避免应力集中导致安装耳断裂，安装时不需要额外做定制支架，直接在设备壳体上预留对应孔位就能完成固定，大幅降低结构件的设计成本。出线端从壳体底部引出，引线做了防拉脱的卡扣设计，引线根部与壳体接触的位置做了密封灌胶处理，避免水汽从引线缝隙进入模组内部，引线长度预留了常规设备内部布线的余量，不需要额外延长接线就能直接连到主控板。

　　性能参数上，这款模组的有效测量范围覆盖2厘米到300厘米，2厘米的盲区刚好能满足近距离避障的需求，不会因为盲区过大导致设备靠近障碍物时无法检测，3米的有效测距范围足够覆盖小型移动设备的周边检测需求，不需要额外搭配长距测距传感器。防水封装的设计让它可以用在户外露天安装的小型设备上，比如庭院智能门禁的人体接近检测、户外自动喷灌设备的障碍物检测、无人配送车的低位避障，哪怕是雨天溅水或者日常清洁冲水都不会影响模组正常工作。从建模细节来看，整个模组的外形尺寸控制得非常紧凑，壳体整体没有多余的突出结构，所有棱角都做了R0.5以上的圆角处理，既符合注塑件的脱模工艺要求，也避免安装时锐边划伤布线或者操作人员。

　　探头的安装深度做了精准控制，探头端面比壳体顶面略低0.2毫米，既可以保护探头表面不被安装过程中的磕碰划伤，也不会因为凹陷过深影响超声波的发射与接收角度。固定耳的厚度做了1.5毫米的加厚处理，相比普通薄款安装耳，反复拆装螺丝也不会出现开裂的情况，安装孔的沉台设计让螺丝安装后端面不会突出固定耳表面，避免螺丝头刮蹭安装面或者影响设备整体的外观平整度。在实际项目选型中，这类集成化的防水测距模组不需要工程师自己做探头密封、外壳设计的工作，直接作为标准元器件选用即可，建模时可以直接调用这个三维模型做装配干涉检查，提前确认安装空间、布线位置是否匹配，避免打样后出现装配冲突的问题。相比红外测距传感器，超声波测距不受物体颜色、透光性的影响，检测透明玻璃、深色物体都能有稳定的测距结果，相比激光测距传感器，它的成本更低，对近距离漫反射物体的检测稳定性更好，非常适合对成本敏感、对防水有要求的民用消费类电子、小型智能设备的测距场景。
