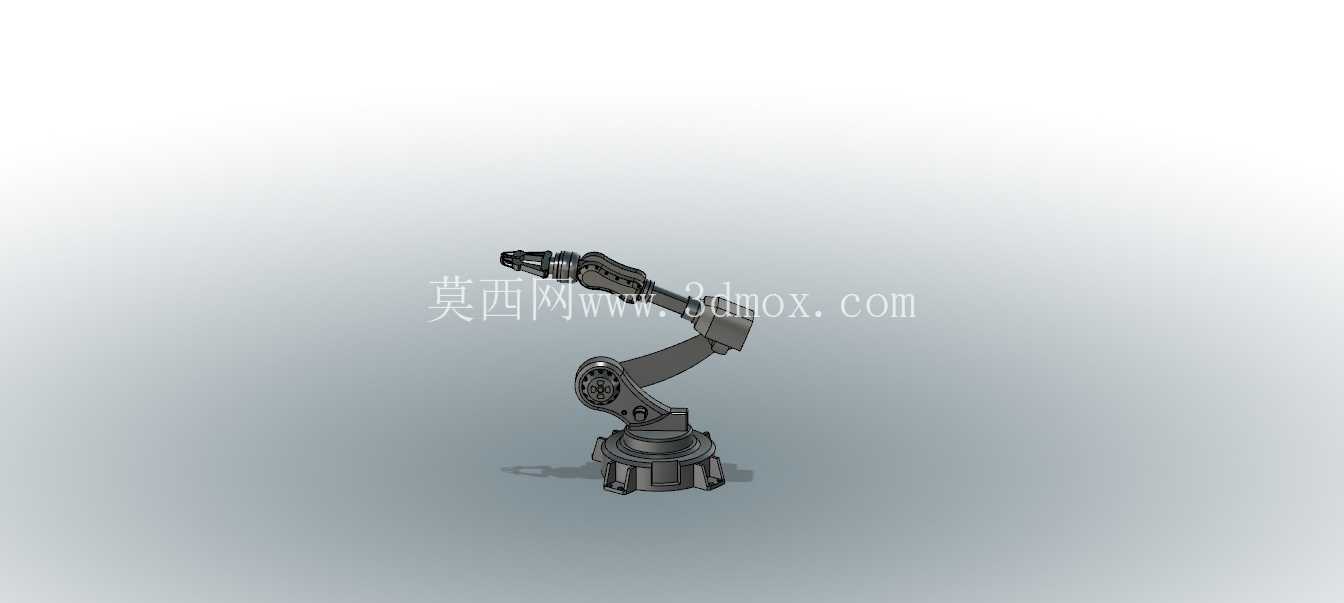

多自由度工业作业机械臂结构设计

在离散制造的产线升级过程中，末端执行机构的适配性往往决定了整线的节拍上限，这款机械臂的结构设计，从一开始就瞄准了中小负载场景下的多工位流转需求，没有盲目追求大负载参数，而是把设计重心放在了关节转动的冗余度、安装边界的兼容性上。从实际落地场景来看，这类机械臂可以覆盖3C电子行业的元器件上下料、小型零部件的工位转运、注塑机旁的成品取件、装配工位的螺丝锁付辅助，甚至可以搭配视觉模块完成简单的瑕疵分拣作业，不需要对原有产线做大规模的地基改造，就能快速嵌入现有工位布局。

设计过程中首先敲定的是关节的转动范围，大臂回转关节预留了340度的水平转动余量，避免工位布局时出现机械死区，肘关节和腕关节的转动角度做了叠加适配，哪怕是设备侧方的低位料架，也能顺利完成取放动作，不需要额外调整料架的安装高度。臂身的截面做了变厚度处理，靠近回转底座的位置采用加强筋结构提升刚性，靠近末端法兰的位置做了壁厚收窄，尽可能降低末端的运动惯量，在保证0.02mm重复定位精度的前提下，把臂身的自重控制在了合理区间，不会因为惯量过大导致启停时出现明显的抖动。

安装边界的考量上，底座的安装孔位采用了通用的圆周分布设计，适配市面上多数标准的安装法兰，既可以直接落地固定在设备机架的台面上，也可以搭配倒挂支架安装在产线顶部的铝型材框架上，不需要重新打孔定制安装板。走线槽全部内置在臂身的空腔内部，避免外部走线在关节转动时出现拉扯磨损，末端的法兰接口采用标准的ISO安装尺寸，可以直接适配夹爪、吸盘、焊枪头等多种通用执行元件，不需要额外做转接件的设计。

从结构受力的角度出发，设计时对每个关节的受力点做了有限元校核，在额定5kg负载的工况下，臂身的最大形变控制在0.1mm以内，完全满足多数轻工业场景的精度要求。关节处的密封结构做了阶梯式设计，可以阻挡车间内常见的粉尘、切削液飞溅，适配普通机加工车间、组装车间的日常使用环境，不需要额外加装防护外罩。传动部分的结构预留了润滑脂加注通道，日常维护时不需要完全拆解臂身，就能完成关节处的润滑保养，降低后期的运维成本。

不同于重型工业机械臂的厚重设计，这款臂身的外观做了圆弧过渡处理，没有尖锐的突出棱角，避免人员在设备旁走动时出现磕碰，同时也能减少运动过程中的风阻，提升高速运动时的稳定性。每个关节的限位位置都预留了硬限位块安装位，调试阶段可以根据实际工位的转动范围加装硬限位，避免程序出错时臂身撞击周边设备，提升设备运行的安全性。在气路和电路的走线上，臂身内部预留了足够的穿线空间，可以同时容纳动力线、信号线、气管，满足不同末端执行元件的走线需求，不会出现内部管线挤压弯折的情况。

实际选型搭配时，这款机械臂可以根据产线的节拍需求选配不同减速比的关节减速器，对节拍要求高的工位可以选配低减速比的减速器提升运动速度，对定位精度要求高的装配工位可以选配高减速比的减速器提升运行稳定性，不需要改动臂身的主体结构就能完成适配。底座的高度也做了模块化设计，可以根据现场的安装高度需求选配不同高度的底座接杆，适配不同高度的产线布局，减少现场改造的工作量。
