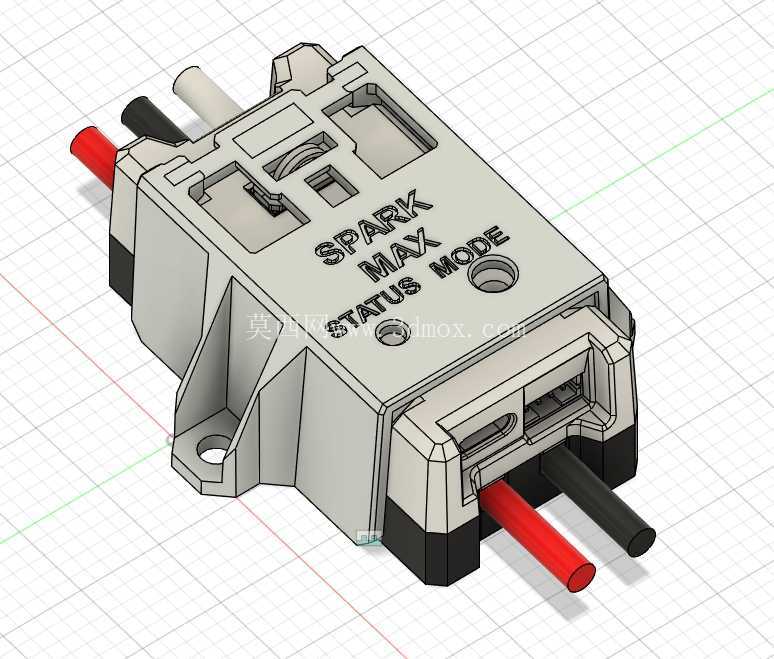

适配Spark Max的3D打印优化安装固定支架

在FRC机器人竞赛、小型移动机器人开发以及桌面级自动化设备搭建场景中，Spark Max电机控制器是应用极为广泛的动力控制部件，这类控制器的安装固定直接影响设备内部走线规整度、设备运行时的抗振性能，甚至会关联到动力系统的散热效率与长期运行稳定性。常规的原厂安装支架多为注塑成型件，在定制化设备搭建、小批量原型验证阶段，往往存在安装孔位适配性不足、打印成型难度高的问题，这款经过结构优化的安装支架，正是针对3D打印工艺特性做了定向调整，能够很好填补原型制作阶段的安装配件缺口。

从实际使用场景来看，这类支架主要承担Spark Max控制器的承载与定位功能，需要在设备频繁启停、行进振动的工况下，保持控制器的位置精度，避免控制器接口与连接线束出现松动脱落。设计过程中首先对原厂CAD模型的结构特征做了拆解，保留了与控制器本体完全匹配的卡扣定位结构，确保支架与控制器装配后不存在旷量，所有与控制器接触的定位面公差控制在0.2mm以内，既能够保证装配时的顺畅度，又不会因为间隙过大导致控制器在支架内出现窜动。

针对3D打印的工艺特性，这款支架对整体打印姿态做了适配优化，调整了局部结构的壁厚与拔模角度，支持正面朝下的打印姿态，这种打印方式能够最大程度减少支撑材料的使用量，仅在螺栓安装孔的悬空位置添加少量支撑即可完成打印，打印完成后的支撑去除难度极低，不会在支架的外观面与装配配合面留下明显的支撑痕迹，有效降低了打印后的后处理工作量。支架的安装固定孔位做了沉头设计，适配常用的M3规格螺栓，沉头深度经过精确计算，螺栓锁紧后头部不会突出支架表面，避免与控制器本体或者周边其他部件产生干涉。

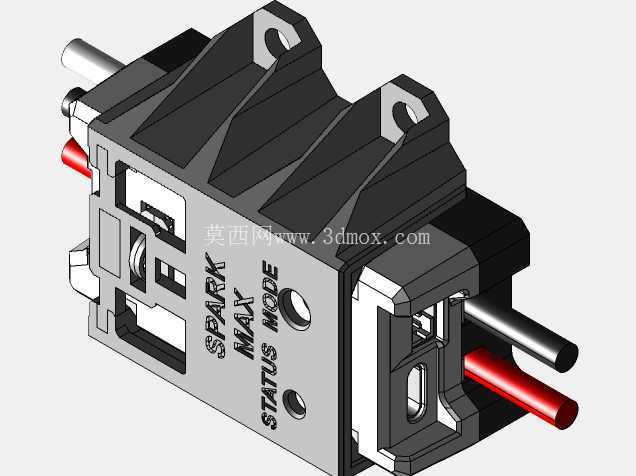

从安装边界来看，支架整体轮廓完全贴合Spark Max控制器的外形尺寸，没有额外向外延伸的冗余结构，在紧凑的设备舱内安装时，能够最大化利用有限的安装空间，支架侧面预留了足够的线束走位空间，控制器的电源接线端、信号输出端以及状态调节按键区域都完全外露，不会因为支架的遮挡影响接线操作与状态调试。支架底部的安装脚做了加强筋结构处理，在不增加整体壁厚的前提下提升了安装脚的结构强度，即使在设备受到冲击振动的情况下，安装脚也不会出现断裂变形的问题。

在结构细节处理上，支架表面的标识区域做了下沉式设计，打印过程中可以通过换色实现标识的清晰呈现，不需要额外做喷涂或者粘贴标识。支架与控制器接触的边缘位置都做了R1的圆角过渡，既能够避免打印过程中出现锐边翘曲的问题，也能防止装配过程中锐边划伤操作人员或者损坏线束表皮。针对3D打印常见的层间结合力不足问题，支架的受力部位都做了应力分散设计，将安装时的锁紧力、设备运行时的振动力均匀分散到整个支架结构上，避免应力集中导致的支架开裂。

实际装配验证中，这款支架与官方Spark Max控制器的适配度完全达到原厂配件的装配精度，控制器卡入支架后能够听到清晰的卡扣到位声响，不需要额外添加粘接或者捆扎固定即可实现可靠连接，拆卸时只需要按压卡扣位置即可顺利取出控制器，方便后期的设备维护与控制器更换。对于采用FDM工艺打印的用户来说，这款支架的结构设计不需要特殊的打印参数设置，使用常规的PLA、PETG甚至ABS材料都能够打印出满足使用强度要求的成品，打印填充率设置在30%即可满足常规竞赛场景与桌面设备的使用需求，如果应用在振动更强的工况下，只需要适当提升填充率或者更换碳纤维增强材料即可进一步提升结构强度。
