FRC竞赛机器人模块化集成电控箱

　　这套模块化电控集成箱体主要面向FRC赛事机器人的车载电气系统搭建场景，用来把机器人上分散的主控、供电、驱动、通讯、传感类元件统一收拢在一块安装基板上，解决参赛队伍在有限车架空间里布线混乱、检修拆换麻烦、元件防护不足的常见问题。

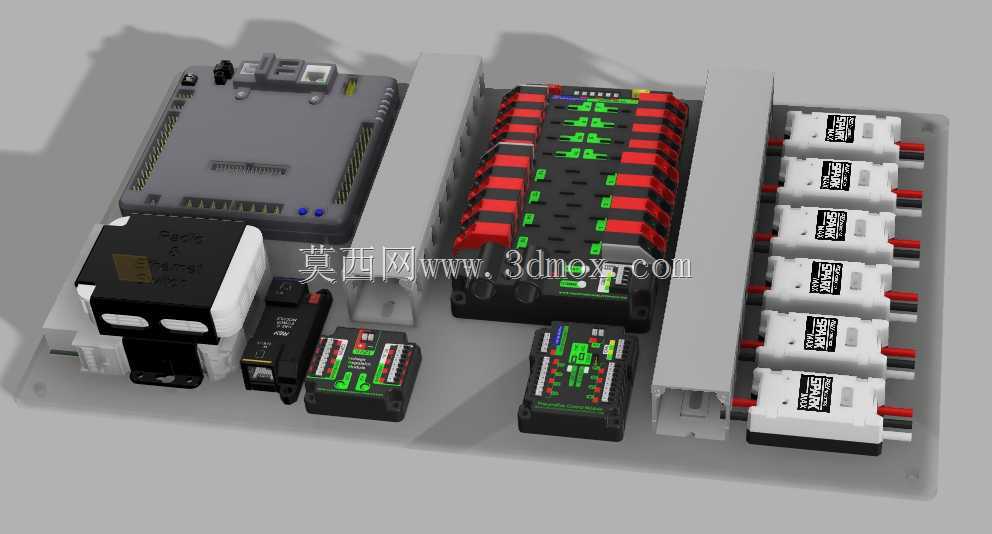

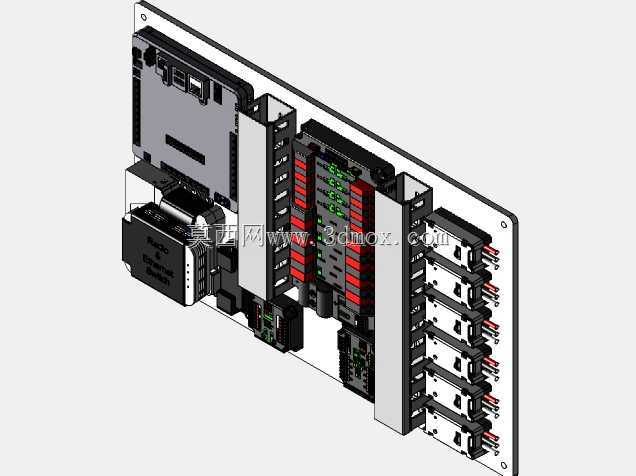

　　从实际装机使用逻辑来看，整套组件的核心承载件是一块平整的安装底板，所有电气元件都通过快装支架、卡槽或者打印固定座锁定在底板对应区域，不需要在车架上零散打孔逐个固定元件。箱体内部预先划分出了独立的功能分区：主控区预留了RoboRio控制器的安装位，周边留出了足够的插接空间，避免USB、网线、供电接头插拔时和周边元件干涉；供电排布区整合了PDP配电模块、VRM调压模块、PCM气动控制模块的固定位，电源回路的走线可以顺着分区边缘的理线结构排布，强电供电线和弱电信号线分区域走，减少电机驱动启停时对传感信号的干扰；气动控制区的PCM模块旁边预留了电磁阀接线的出线缺口，气管和电线可以分开从箱体侧边引出，不会在箱内交叉缠绕。

　　驱动元件区最多可以同时容纳6个火花电机调速器，调速器通过卡槽并排固定，每个调速器对应的电机动力线、信号线都有独立的走线槽位，调试时可以顺着线序快速对应到每一路驱动电机，不用在整束线缆里翻找线号。通讯区同时预留了以太网交换机、POE供电器的安装空间，新增的POE供电线路可以直接给车载视觉传感器、网络摄像头供电，不需要额外在车架其他位置单独固定POE模块，网线从交换机引出后可以顺着箱体侧边的线槽直接走到机器人上部的视觉安装位，线路全程被线槽约束，机器人在对抗碰撞、快速机动的时候线缆不会被拉扯松脱。

　　设计过程中特意把断路器组件从箱体内部的安装位移到了箱体外侧靠近车架边缘的位置，比赛间隙出现紧急断电需求的时候，队员不需要拆开电控箱护板，伸手就可以直接操作断路器切断整车电源，应急处理的效率大幅提升。整套箱体的整体外轮廓相比初代方案做了尺寸收缩，长宽高都根据FRC机器人车架的标准安装边界做了适配，底板的安装孔位对齐常用的车架铝型材槽距，可以直接用T型螺栓固定在车架的横梁之间，不需要额外做转接支架。

　　箱内的导线固定结构替换了传统的扎带捆绑方式，采用带卡扣的槽式导线管，所有线缆顺着导线管的槽位压入即可固定，后期更换某一个元件的时候，只需要把对应区段的线缆从槽里取出，不用剪断整束扎带，维护完成后把线缆压回槽位就可以恢复规整布线。箱内部分易损的小元件固定座采用了可快速插拔的结构，比如主控、调压模块这类需要在赛场快速替换的部件，不需要拧掉多颗固定螺丝，拨开卡扣就可以把元件从安装座上取下，备件对准卡槽推入就可以完成更换，大幅缩短赛场故障抢修的时间。

　　箱体两侧预留了规整的出线缺口，所有从箱内引出到电机、传感器、气阀、执行机构的线缆都可以从对应侧的缺口穿出，缺口边缘做了圆角处理，避免机器人长时间震动的时候线缆外皮被锐边磨破造成短路。安装基板的平面度在设计时做了约束，所有元件的安装座底面都和基板完全贴合，大功率驱动元件工作时产生的热量可以通过接触面直接传导到基板上扩散，避免局部热量堆积造成元件过热保护。

　　在赛场强对抗的使用环境下，整套电控箱把所有脆弱的电气元件都收拢在护板覆盖的区域内，外围的结构件可以抵挡比赛中碰撞带来的冲击，不会直接砸到电路板或者接头；模块化的分区布局也让队伍在赛季迭代机器人设计的时候，可以根据当年的赛事任务需求，灵活增减箱内的元件数量，不需要重新设计整个电控安装板，只需要更换对应分区的固定座就可以完成电气系统的适配调整。
