在通风散热、空气输送类设备的结构设计中,风轮作为核心做功部件,其叶片型线、轮毂配比、叶道间隙的设计合理性,直接决定整套通风系统的风压输出、风量效率与运行噪音水平。这款多翼式前倾风轮的设计,主要适配小型离心风机的应用场景,常见于机柜散热、新风系统末端送风、小型工业设备通风排气、商用空调室内机送风等工况,这类场景普遍要求风轮在有限的安装空间内输出足够静压,同时兼顾运行平稳性,避免因动平衡缺陷带来的设备共振与噪音问题。

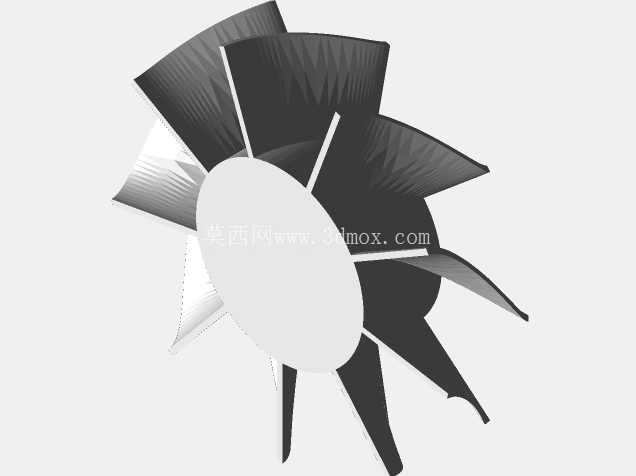

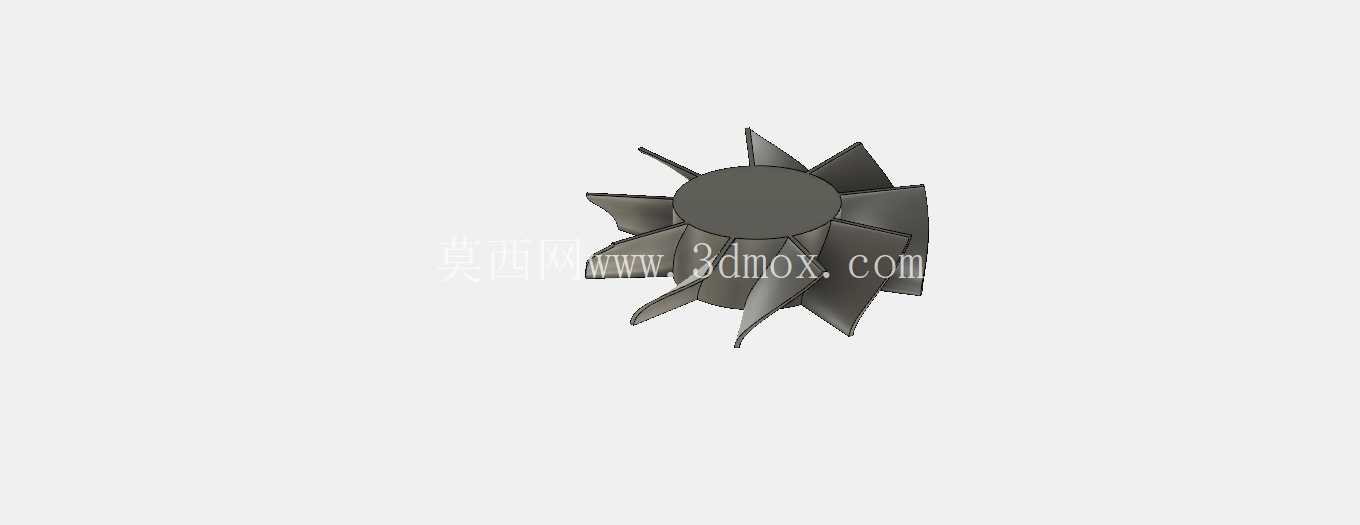

从结构设计思路来看,这款风轮采用前倾式叶片布局,叶片出口安装角大于90度,相比后倾式叶轮,在相同轮径尺寸下能够获得更高的风压系数,适配需要克服一定管路阻力的送风场景。叶片采用圆弧型薄钢板冲压成型的结构逻辑,单叶片的型线经过多轮流场仿真修正,叶道间的流道截面沿气流方向做渐扩处理,能够减少气流在叶道内的涡流损失,降低气流脱离叶片表面带来的气动噪音。轮毂采用中心圆盘式结构,与叶片端部采用铆接或者点焊的连接工艺预留设计位,中心位置预留标准轴孔与键槽安装位,能够适配常规单相异步电机、直流无刷电机的输出轴安装,轴孔周边设计有均匀分布的动平衡去重区域,方便生产过程中完成动平衡校正,将风轮的额定转速下振动值控制在行业标准允许范围内。
从安装边界与尺寸适配角度,这款风轮的径向尺寸控制在适配常规蜗壳的安装范围内,轴向宽度匹配小型离心风机的蜗壳宽度设计,安装时需要保证风轮与蜗壳两侧的间隙均匀,单侧间隙控制在2-5mm区间,间隙过大会带来气流回流损失,降低风机运行效率,间隙过小则容易在运行过程中出现风轮与蜗壳剐蹭的故障。叶片的前缘做了小角度倒角处理,能够减少进气端的气流冲击,降低进气紊流带来的损耗;叶片与轮毂的连接位置设计有过渡圆弧,避免应力集中,提升风轮在长期高速旋转下的结构强度,防止叶片因交变应力出现疲劳断裂的问题。
在实际应用选型中,这类风轮适配的风机转速通常在每分钟1000转到1800转区间,设计时需要根据目标风量风压参数匹配对应的叶片数量与安装角度,这款风轮的叶片数量经过优化,在保证足够叶道密度的同时,避免叶道过窄带来的加工难度提升与气流堵塞问题。风轮的进风侧采用无轮盖的开式设计?不对,这款是单侧轮毂固定的多翼轮,进风侧为敞开式结构,能够适配轴向进风的离心风机结构,气流从轴向进入叶道后,在叶片的带动下沿径向甩出,进入蜗壳后完成动压到静压的转换,最终从蜗壳出口送出。设计过程中需要重点校核风轮的固有频率,避开常用转速下的共振区间,同时根据使用场景的防腐、耐温需求,选择对应的板材材质,常规场景采用镀锌钢板即可,若用于腐蚀环境或者高温通风场景,则需要更换为不锈钢或者铝合金材质,同时对应调整叶片厚度,保证结构强度满足转速要求。
另外在建模过程中,所有叶片采用圆周阵列的方式生成,阵列角度均匀,保证每一个叶片的安装角度一致性,这直接影响风轮的动平衡初始精度,减少后续动平衡校正的工作量。中心轴孔的公差配合采用基孔制过渡配合,保证与电机轴的连接同轴度,避免安装后出现偏心运转的问题。轮毂的厚度根据风轮整体重量与额定转速下的离心力计算确定,保证在最高运行转速下,轮毂的变形量在允许范围内,不会出现轴孔松动的问题。这类风轮在实际装配时,通常会在电机轴端加装防松垫片与锁紧螺母,防止风轮在启停过程中因惯性出现轴向窜动,同时在风轮与电机安装端面之间预留调整垫片位,方便调整风轮在蜗壳内的轴向位置,保证风轮与蜗壳的轴向对中,最大化提升风机运行效率。
