FRC赛事机器人后部叉式升降承载机构

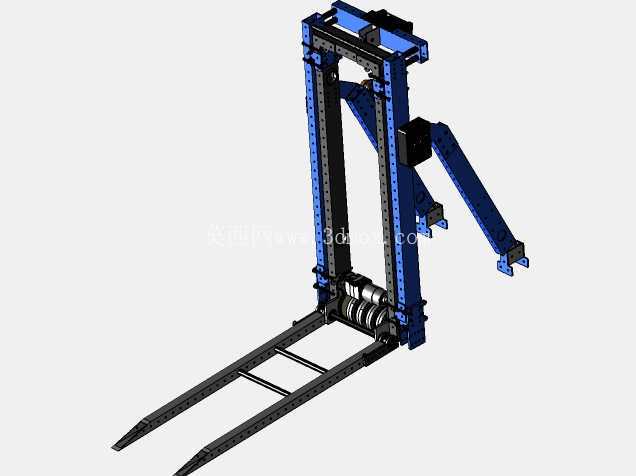

　　这套升降承载机构是面向FRC竞技类机器人开发的后部作业执行单元，核心作用是在赛事对抗场景中完成物料托举、层级堆叠、定点投放等动作，适配赛事规则中要求的货箱搬运、平台登高类任务需求。从结构布局来看，整体采用双立柱龙门式框架作为承载主体，两根带密集安装孔的型材立柱作为垂直运动的导向基准，立柱底部通过横向连接梁固定在机器人后部底盘的安装位上，侧向加装两根斜向支撑型材，将立柱顶部与底盘侧梁连接形成三角稳定结构，抵消托举负载时产生的倾覆力矩，避免高速移动、急转向过程中升降架出现晃动变形。前端的叉形托臂采用两根平行的长条形型材制作，托臂表面预留多组安装孔位，可根据承载物料的尺寸调整托臂间距，托臂根部与滑动座刚性连接，滑动座通过内嵌的滑动衬套与立柱配合，将垂直运动的摩擦阻力控制在较低水平，保证升降动作的顺畅性。驱动部分布置在双立柱的底部区域，采用卷筒缠绕牵引的方式带动滑动座沿立柱做上下往复运动，驱动模块集成在底部框架内，不占用上部托举的作业空间，同时降低整体机构的重心高度，提升机器人行进过程的稳定性。

　　从安装边界来看，整套机构的宽度控制在机器人后部底盘的宽度范围内，不会超出机器人的侧向轮廓，避免赛事对抗中出现剐蹭场地边界、与对方机器人发生不必要碰撞的问题；垂直方向的最大升高行程可覆盖赛事要求的最高堆叠层级，收回状态下托臂底部距离底盘安装面留有足够安全间隙，不会干涉机器人底盘的行走轮、转向机构的正常运动。设计过程中优先考虑了赛事场景下的快装快拆需求，所有结构连接均采用标准孔位配合紧固件的方式，无需焊接作业，参赛队伍可根据实际赛事任务的调整，快速更换不同长度的托臂、调整斜撑的固定位置，甚至更换不同减速比的驱动模块来匹配不同的负载与升降速度要求。

　　结构受力层面，双立柱的截面选型经过负载校核，在满负载托举状态下，立柱的最大挠度控制在允许范围内，不会出现托臂下沉、卡滞的问题；斜向支撑的安装角度经过优化，在占用最小侧向空间的前提下，提供足够的支撑刚度，抵消托举偏载时产生的侧向力。滑动座与立柱的配合间隙预留了合理的调整量，可通过紧固件调整衬套的压紧程度，既避免间隙过大导致的升降晃动，也防止间隙过小出现运动卡涩。托臂的前端做了斜切导向处理，在对接物料、插入货箱底部插槽时，可修正一定的对位误差，降低机器人自动对位或者人工遥控操作时的精度要求，提升赛事作业的成功率。

　　整套机构的走线全部沿立柱、斜撑的型材槽道内布置，通过线卡固定，避免升降运动过程中线缆被拉扯、剐蹭，驱动模块的动力线、传感器信号线全部集中到底盘的电控安装区，和机器人的主控制系统对接，可通过编程实现升降高度的精准定位，配合不同的赛事任务流程完成自动化托举动作。在实际赛事应用中，这套后部升降机构不占用机器人前部的作业空间，可与前部的拾取机构、推挡机构形成功能互补，机器人可通过前部机构完成地面物料的拾取，再转移到后部升降托臂上完成高位堆叠，也可直接通过后部托臂承接其他队友传递的物料，快速完成高层投放任务。结构的模块化设计也方便参赛队伍在赛前快速维护，若出现碰撞损坏，可快速更换单根型材或者滑动组件，无需整体拆解机构，减少赛事间隙的维护耗时。
