微软摄像头维萨框架适配固定支架

　　该支架属于视觉外设与机器人框架之间的过渡安装件，主要解决小型网络摄像头在竞赛机器人、实验台架、教学设备和轻型自动化工位上的固定问题。现场使用中，摄像头往往不能直接卡在型材框架上，若采用扎带、胶接或临时夹板，位置容易偏移，线缆拉扯后还会造成光轴角度变化。该结构把底部安装面、竖向支撑壁和顶部夹持位整合为一体，使摄像头能够稳定挂接在VexPro Versaframe类框架上，同时保留较紧凑的外伸距离，适合在空间受限的机器人前部、侧部或顶部布置。

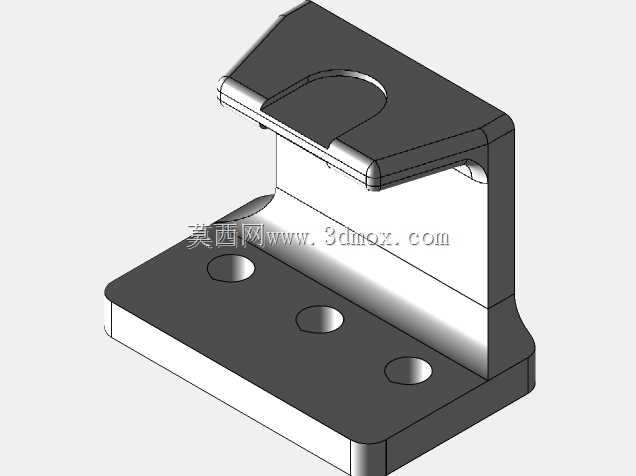

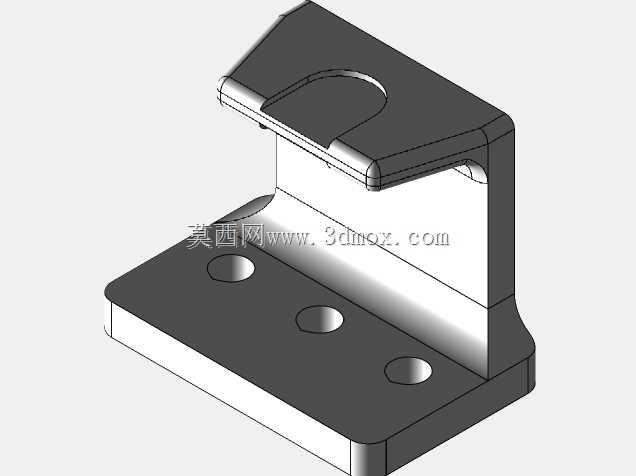

　　从实际功能看，支架承担三项任务：一是通过底板上的孔位与框架建立可靠连接，二是通过立板形成足够高度，让摄像头镜头避开框架杆件和相邻机构，三是通过上部开口式夹持结构容纳摄像头本体或配套固定件。顶部夹持区采用带开口的弧形与平直边组合，既能限制摄像头绕安装面转动，又便于快速装拆。开口附近保留了连续壁厚，避免夹持区在频繁调整时出现应力集中；立板与底板之间采用较大过渡圆角，载荷从上部夹持点传递到底板时不会在转角处形成明显突变。

　　底板孔系按0.5英寸间隔布置，适配常见#10紧固件，这一孔距与机器人型材、竞赛支架和多孔安装板的网格习惯一致。三个孔位沿底板分布，可根据框架宽度选择两孔或三孔固定；当设备振动较大时，建议使用三孔连接以降低支架绕纵向轴线的摆动。孔的截面采用泪滴形或沉孔式过渡，既有利于3D打印时成型，也能让螺钉头部或螺母在装配时获得定位引导。底板边缘做了加厚处理，使压紧力能够扩散到更大接触面积，避免单点锁紧后塑料件局部凹陷。

　　结构设计上，整体呈L形悬臂布局。底部平板负责贴合框架表面，竖向墙板承担弯矩，顶部夹持槽负责定位摄像头。立板并非简单等厚直板，而是在靠近底板处逐渐加宽，并在侧面形成斜向过渡，这种处理可以在不显著增加重量的前提下提高抗弯刚度。对于打印件而言，大面积实体并非最优方案，壁厚、圆角和受力方向比单纯增加体积更重要；该件的主要承载路径沿底板、立板到顶部夹持槽连续延伸，层纹方向若按常规平放打印，底板与框架贴合良好，立板则需要依靠足够的侧壁厚度和填充密度来承受摄像头重量及轻微碰撞。

　　安装边界方面，底板需要贴附在平整的框架杆面或多孔板面上，支架后方应留出立板厚度和上部夹持结构所需空间，前方则要保证摄像头镜头不被型材边缘遮挡。顶部夹持位的开口方向决定了摄像头装入角度，装配时应先让摄像头或固定卡脚进入开口，再确认镜头朝向，最后锁紧底板紧固件。由于摄像头重量较轻，支架本身不需要达到金属重载支座的刚度，但在机器人移动、急停或碰撞场景下，连接孔周围仍会承受反复拉压，因此螺钉不宜过度压紧，以免打印层间受压剥落。

　　在三维建模时，这类零件应重点控制安装孔间距、底板厚度、立板高度、夹持槽宽度以及开口圆角。孔位需要与标准框架网格对齐，夹持槽则要结合摄像头外壳尺寸留出合理装配间隙；间隙过小会导致装配困难，间隙过大则会产生晃动。外形上可看到支架所有外露棱边均做了圆角或倒角处理，既减少打印时的翘曲风险，也避免操作人员在调试设备时被锐边划伤。

　　该结构适用于机器视觉教学、FRC类机器人调试、桌面监控、实验设备图像采集以及轻型相机辅助固定等场景。它不是通用重载支座，而是面向轻载外设的快装适配件。工程选型时，应核对摄像头外壳夹持尺寸、框架孔位网格、可用安装高度和镜头视场范围；若摄像头需要长期承受冲击，或安装位置位于机器人碰撞区，可在保持孔位不变的前提下增加立板厚度、扩大底部过渡圆角，或改用更高强度材料打印。整体来看，该支架把孔系适配、悬臂支撑和摄像头夹持集中在一个单件结构中，减少了额外转接板和复杂装配步骤，适合快速制作与小批量迭代。
