伯朗特1225臂展六轴工业机械臂结构

　　这款六轴关节式机械臂的臂展覆盖1225mm作业半径，在中小负载自动化产线里适配性极强，从3C电子零部件的上下料、五金件的弧焊作业，到注塑机取件、小型工件的码垛转运都能覆盖，相比同负载级别的直角坐标机械手，关节式结构的动作灵活度更高，能绕过工位周边的工装夹具障碍，完成复杂轨迹的作业动作。从结构设计逻辑来看，整机采用关节模块化的布局思路，底座承担整机的回转支撑与固定安装功能，底部预留的安装孔位匹配常见的地面膨胀螺栓固定、工装台顶部安装两种主流部署方式，安装时需要预留底座周边至少300mm的维护空间，方便后期检修关节伺服驱动与内部走线。

　　一关节承担整臂的水平回转动作，采用大直径交叉滚子轴承承载径向与轴向的复合载荷，抵消臂体伸展时产生的倾覆力矩，关节处的密封结构采用阶梯式迷宫密封加橡胶密封圈的组合，能阻挡车间内的焊接飞溅、切削粉尘进入关节内部，延长传动部件的使用寿命。大臂与小臂的结构采用铸铝与高强度铸铁搭配的材质方案，大臂靠近底座的部分采用铸铁材质提升刚性，小臂部分采用轻量化铸铝降低运动惯量，平衡高速动作时的动态响应速度与整机负载能力，臂体内部的走线采用中空关节走线设计，所有伺服动力线、编码器线都从关节轴心的通孔内穿过，避免外部走线在臂体往复回转时出现线缆磨损、拉扯断裂的问题，也能减少外部走线对动作轨迹的干涉。

　　腕部的三个关节集中在臂体末端，采用紧凑化的布局设计，末端法兰的安装尺寸符合通用工业机器人的接口标准，可以直接适配市面上主流的气动夹爪、焊枪、吸盘夹具、打磨头等末端执行器，不需要额外做转接法兰的二次设计，能缩短产线集成的设计周期。从实际部署的尺寸边界来看，臂体完全收拢时的垂直高度不超过900mm，水平回转的最大直径范围在2500mm左右，部署时需要在作业半径外围设置安全防护栏，避免人员误入动作范围引发安全事故；臂体的各关节运动角度都做了软限位与硬限位的双重设计，软限位在控制系统里设置动作角度阈值，硬限位在关节处设置机械挡块，防止程序异常时臂体超行程运动撞坏周边设备。

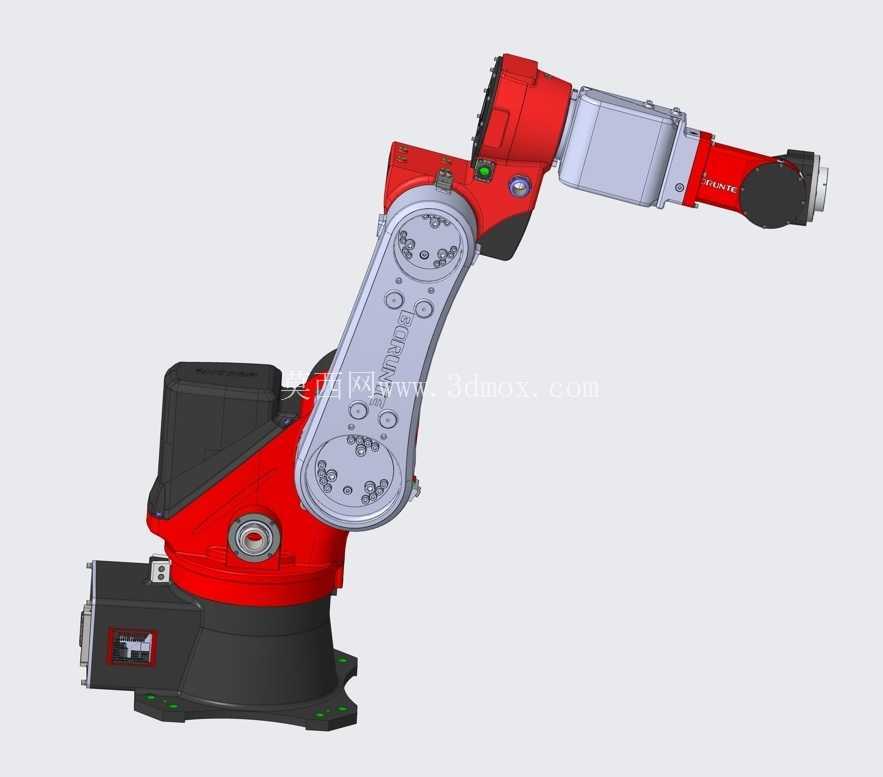

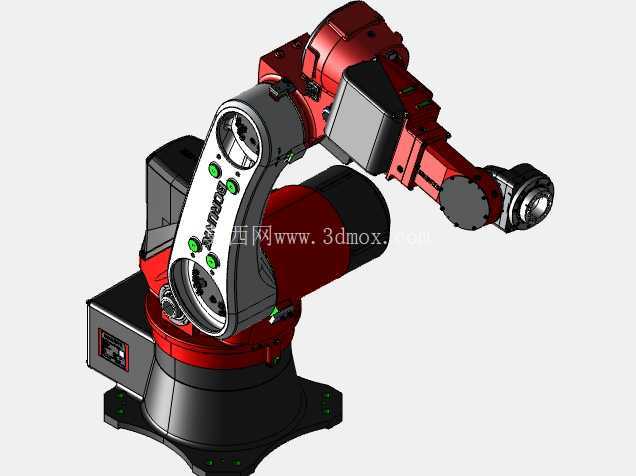

　　在焊接应用场景下，臂体的重复定位精度能满足大多数碳钢、不锈钢工件的焊接要求，腕部的预留走线孔可以直接穿过焊枪的送丝管、气管，不需要在臂体外部额外固定走线支架，焊枪动作时的姿态调整更流畅，能完成复杂空间曲线的焊接作业，比如小型管件的环缝焊接、钣金件的转角焊接，相比人工焊接的一致性更好，能长时间稳定作业，降低焊工的劳动强度。在上下料应用场景中，臂体的动作节拍可以匹配大多数数控车床、加工中心的加工节奏，配合末端的气动夹爪可以完成毛坯件上料、成品件下料的全流程动作，臂体的运动轨迹可以在示教器里直接点位示教，也可以通过离线编程软件提前模拟动作路径，提前规避与机床门、工装夹具的干涉问题，不需要在现场反复调试点位。从结构建模的细节来看，各关节的连接法兰、轴承安装位、伺服电机的安装座都做了准确的结构还原，螺栓孔的位置、密封槽的尺寸都和实际设备一致，做产线仿真时可以直接导入模型进行工位布局模拟，验证臂体在指定工位的动作可达性，检查是否存在动作干涉点，提前调整工位布局或者臂体的安装位置，减少现场安装调试的返工量。臂体的外观配色采用红黑银的经典工业设备配色，各关节的警示标识位置也做了还原，在做产线三维可视化方案时，可以直接用这个模型做效果展示，不需要重新做外观渲染。
