垂直料箱拣选齿轮模块与机械臂作业单元

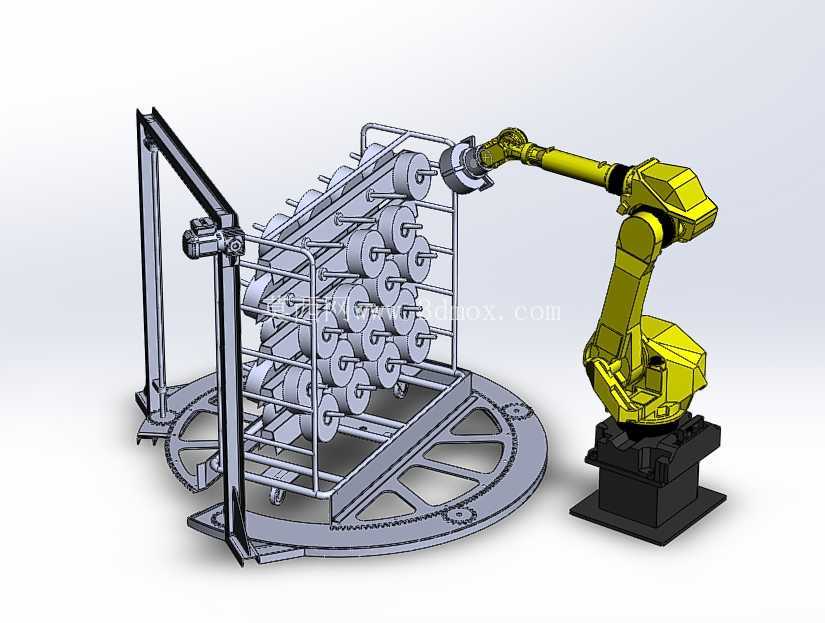

　　这套作业单元针对电商仓储、制造业线边仓的小件物料拣选场景设计，核心解决传统人工拣选效率低、错发率高、高位取料作业风险大的痛点，适配多SKU周转料箱的批量分拣、补货出库作业流程。整套单元由六轴关节机械臂、带齿轮驱动的垂直回转料架两部分组成，机械臂末端配置适配周转料箱的夹取执行端，可完成料箱的抓取、移位、投放动作，垂直回转料架通过齿轮传动实现多层储位的回转切换，将目标料箱所在储位转动到机械臂作业可达范围内，无需机械臂做大范围跨距移动，也无需人员攀爬高位取货，大幅压缩单料箱拣选的动作路径。

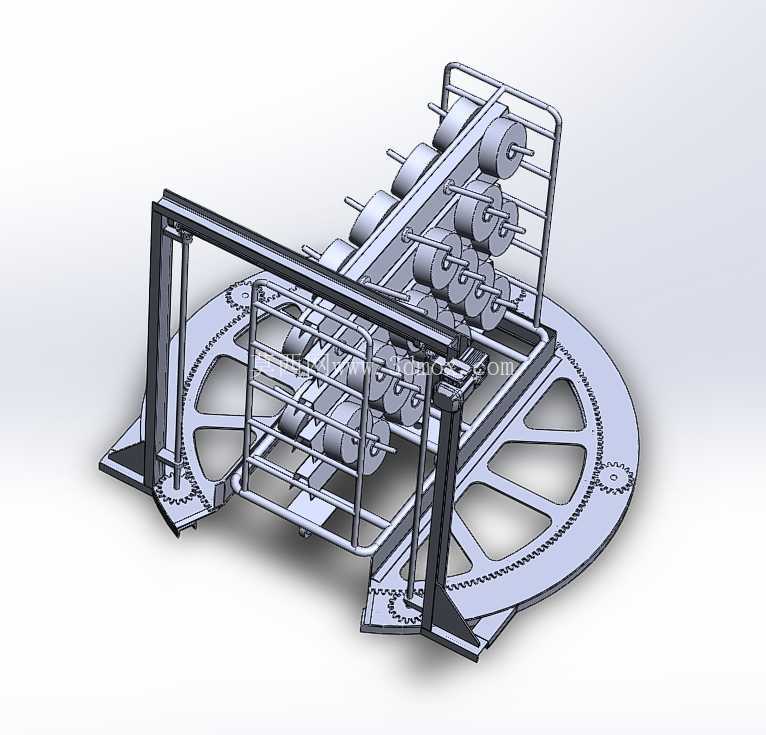

　　从设计逻辑上看，垂直料架采用底部大直径回转支承配合齿轮啮合传动，区别于传统垂直提升式料架的结构，回转式布局可在相同占地面积下布置更多储位，料架框架采用方管焊接成型，每层储位设置定位挡边与防滑支撑条，避免料箱在回转过程中出现滑移脱落，齿轮模块采用10:200的传动比设计，大传动比可降低驱动端的扭矩输出要求，搭配减速电机即可实现料架的平稳启停，启停位置精度控制在±2mm范围内，保证机械臂抓取时的位置对准度，齿轮啮合侧预留润滑脂加注空间，日常维护时无需拆解整体框架即可完成润滑保养。

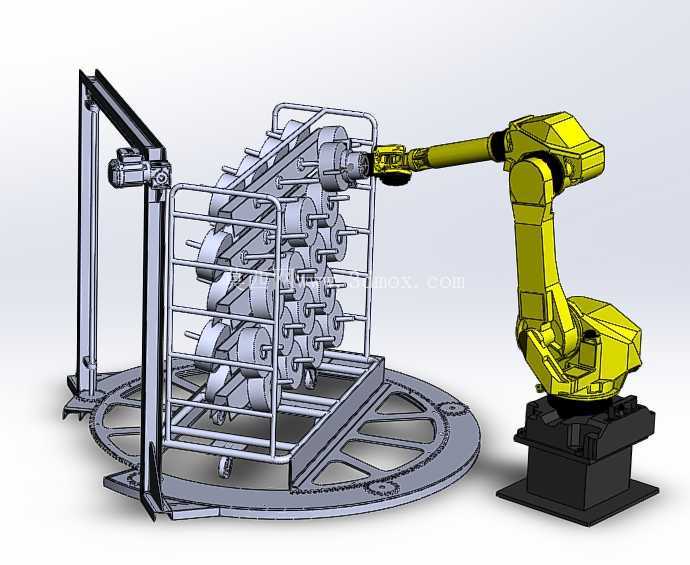

　　机械臂采用标准六轴关节构型，底座安装位置与回转料架的中心距经过作业半径仿真校核，保证机械臂末端可覆盖料架所有层的储位位置，同时预留料箱投放至侧边输送线的作业空间，机械臂底座采用膨胀螺栓与地面预埋钢板连接，安装时需保证底座水平度误差不超过0.5mm/m，避免长时间运行出现关节轴偏磨。安装边界方面，整套单元的占地投影为矩形，长度方向需预留机械臂全伸展时的安全距离，宽度方向覆盖回转料架的最大回转直径，高度方向匹配料架的垂直储位层数，现场安装时需在单元周边设置安全光栅防护区域，机械臂作业范围内禁止人员进入，避免运行过程中出现碰撞风险。

　　功能特性上，齿轮驱动的回转料架可根据上位系统下发的拣选指令，自动将目标储位转动到作业面，机械臂接收到位置信号后完成料箱抓取，整套动作可与仓储管理系统对接，实现拣选任务的自动派发、作业状态的实时反馈，相比传统人工拣选模式，单工位拣选效率可提升3倍以上，错拣率可控制在万分之一以内。设计过程中对料架的回转动平衡做了专项校核，每层储位的载荷均匀分布，避免偏载导致齿轮传动出现卡滞，料架底部设置可调式支撑脚，可适应地面存在的微小高度差，保证齿轮啮合间隙处于合理范围，机械臂的管线采用内置式走线设计，避免回转过程中管线与料架出现剐蹭磨损，末端夹爪采用自适应设计，可兼容一定尺寸范围内的标准周转料箱，无需针对不同规格料箱更换夹爪，提升设备的通用性。
