DRV8833双路电机驱动控制板结构设计

在小型自动化执行机构、桌面级机器人、智能小车以及各类需要精准电机控制的嵌入式设备开发场景中，电机驱动模块是连接主控单元与动力执行部件的核心枢纽，DRV8833驱动板正是针对小功率电机控制需求设计的集成化电路模块。从实际工程应用角度看，这类驱动模块需要同时兼顾电路可靠性、安装便捷性与散热合理性，其结构设计直接影响整套运动控制系统的运行稳定性。

该驱动模块核心采用DRV8833驱动IC，可实现两路有刷直流电机的独立正反转、调速控制，也可通过逻辑配置驱动一台双极型步进电机，覆盖了多数小型运动装置的动力驱动需求。在电路布局上，功率回路与信号回路做了清晰的分区设计，主芯片周边的功率电容、限流电阻均按照最短回流路径排布，尽可能降低大电流通断时的信号干扰；板载的功率电感与续流元件紧贴驱动IC引脚布置，减少布线寄生参数对驱动波形的影响，避免电机运行时出现丢步、抖动等异常工况。

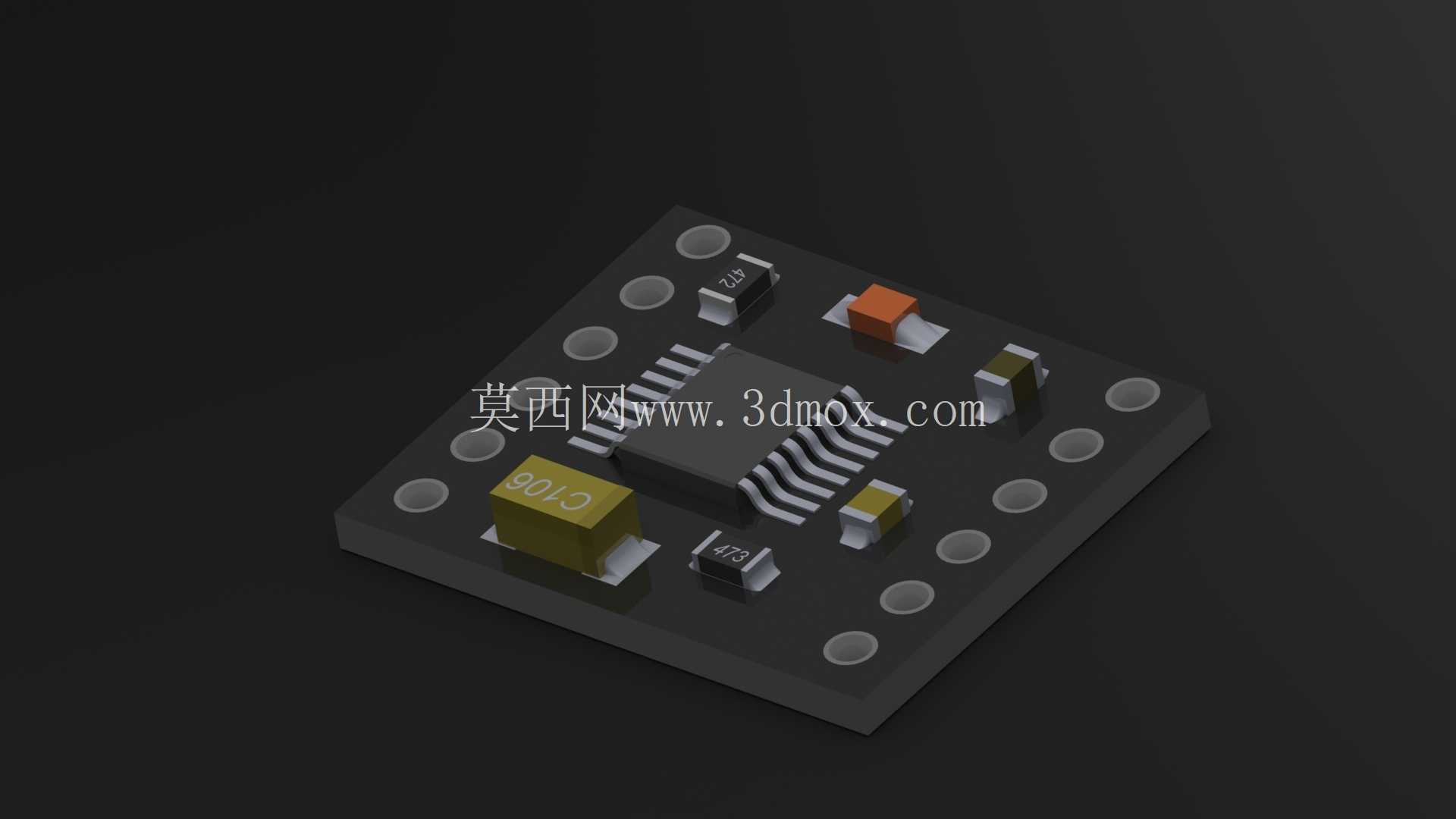

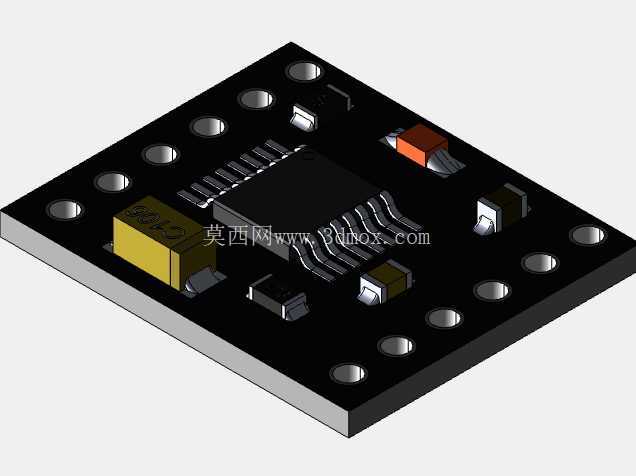

从外形结构来看，整块驱动板采用方形PCB布局，板边均匀布置安装固定孔，孔位尺寸适配M2规格的固定螺丝，可直接通过铜柱固定在设备的安装平面上，安装孔的位置避开了板上所有元件的投影区域，不会出现螺丝与元件干涉的问题。板上的外接接口统一布置在板边一侧，包含电源输入、电机输出、逻辑信号输入三类接线端，接线时无需翻转板件即可完成所有线路连接，适配紧凑设备内部的布线空间要求。

散热设计上，驱动IC本身的封装带有裸露散热焊盘，PCB对应位置做了开窗露铜处理，可通过焊盘将芯片工作时产生的热量传导至PCB铜箔上，配合板上预留的散热空间，在额定电流工况下无需额外加装散热片即可满足长时间运行的散热需求；板上的功率元件均选用贴片封装，整体板面平整无突出的高元件，模块整体厚度控制在较低水平，可嵌入到空间狭小的设备腔体内部。

在实际选型适配时，该驱动板的安装边界清晰，整体长宽尺寸适配多数小型智能设备的内部安装位，接线端的引脚间距符合通用杜邦线、接线端子的适配规格，无需额外制作转接线缆即可与常见的嵌入式主控板对接。电路设计上自带过流保护、欠压锁定功能，当电机出现堵转、负载电流超过阈值时，驱动芯片会自动切断输出回路，避免主控电路与电机因过流损坏，降低设备调试阶段的硬件损坏风险。

对于结构设计人员而言，在做整机结构布局时，可直接参考该模块的固定孔位、接口位置预留安装空间与布线通道，无需额外对驱动板做结构改装；模块的元件高度均控制在合理范围内，上方预留2mm间隙即可满足元件的安全绝缘距离，不会与上层结构件发生触碰。在做三维装配校核时，该模块的所有元件轮廓、安装孔位、接口位置都可直接对应到三维模型中，提前排查装配干涉、布线长度不足等潜在问题，缩短整机开发的迭代周期。

不同于分立元件搭建的驱动电路，该集成驱动板将所有驱动相关元件整合在单块PCB上，整体结构紧凑，一致性好，在批量设备装配时可直接作为标准件选用，减少单独焊接、调试驱动电路的工时，同时也降低了因手工焊接差异带来的电路故障概率。在小型云台、电动夹爪、桌面级机械臂末端执行器等对安装空间有严格限制的场景中，该驱动模块的尺寸优势尤为明显，可紧贴电机布置，缩短动力线的走线长度，减少大电流线路对周边信号线路的电磁干扰。
