SG90舵机驱动多关节夹持机械臂结构

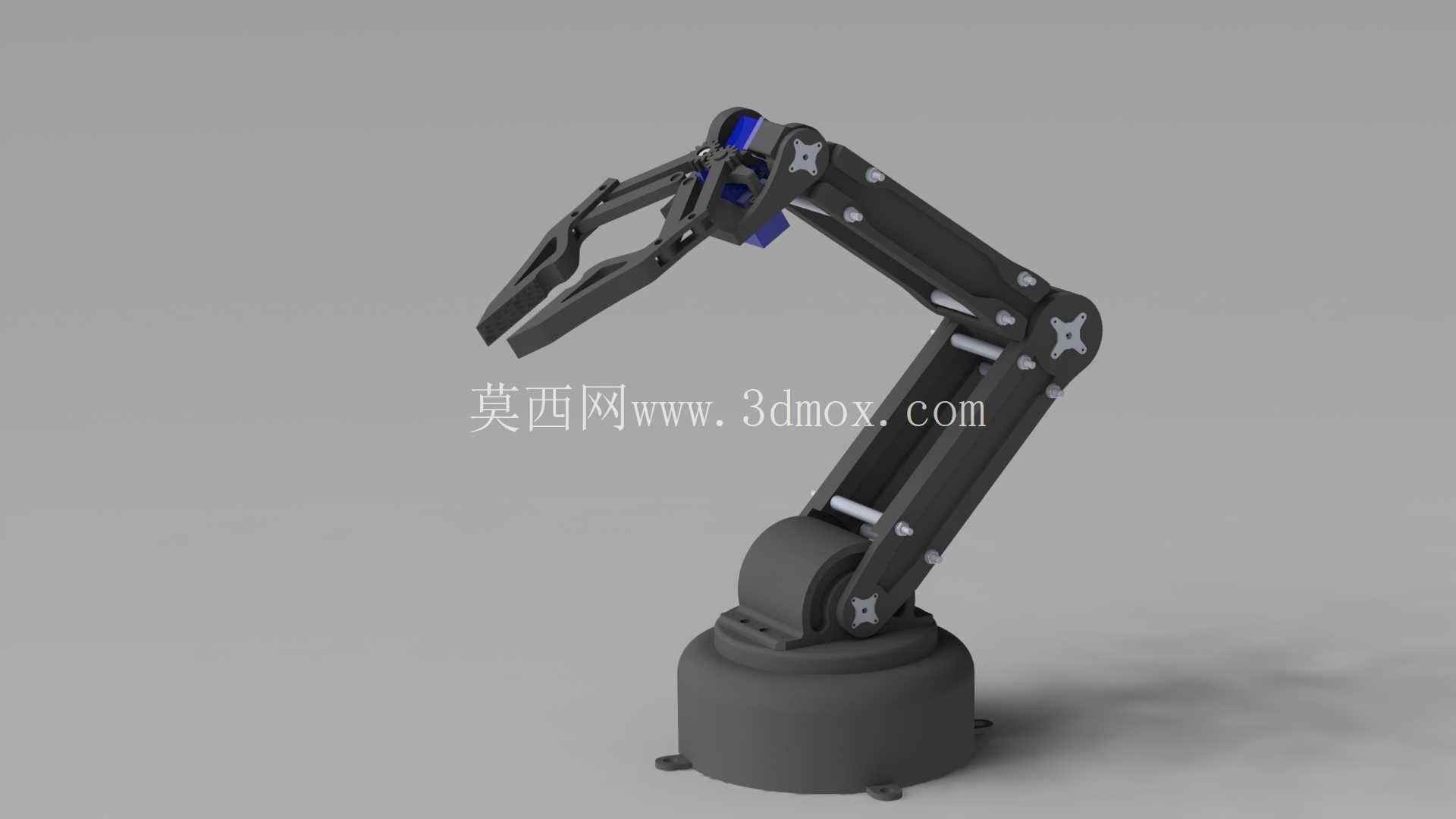

　　这款多关节机械臂采用SG90伺服电机作为核心驱动元件，整体结构围绕桌面级轻载作业场景设计，可覆盖教学实验、小型工件分拣、桌面工位上下料、创客项目验证等多个应用场景，能够在有限的桌面空间内完成小范围的物件抓取、移位、定点放置动作，适配重量不超过200g的轻质工件操作需求。从结构布局来看，整机采用串联多关节构型，底部为固定式安装基座，基座预留了四个沉头安装孔位，可直接通过M3螺丝固定在铝型材工作台、木质实验台或亚克力安装板上，基座整体直径为100mm，安装时需要预留至少120mm见方的平面空间，避免关节转动时与周边工装、工件发生干涉。基座内部集成第一关节的舵机安装位，负责整个臂体的水平回转动作，回转角度范围覆盖0-180度，可覆盖基座前方半扇形的作业区域，满足桌面工位内多点位的作业覆盖需求。大臂与基座之间通过十字交叉的铰接结构连接，第二关节舵机内嵌在大臂下端的结构槽内，负责驱动大臂的俯仰动作，大臂长度设计为120mm，俯仰角度范围为0-90度，可调整整个臂体的抬升高度，最高抬升位置距离安装基面的垂直高度可达180mm，能够适配不同高度的料架、工位载台的取放需求。

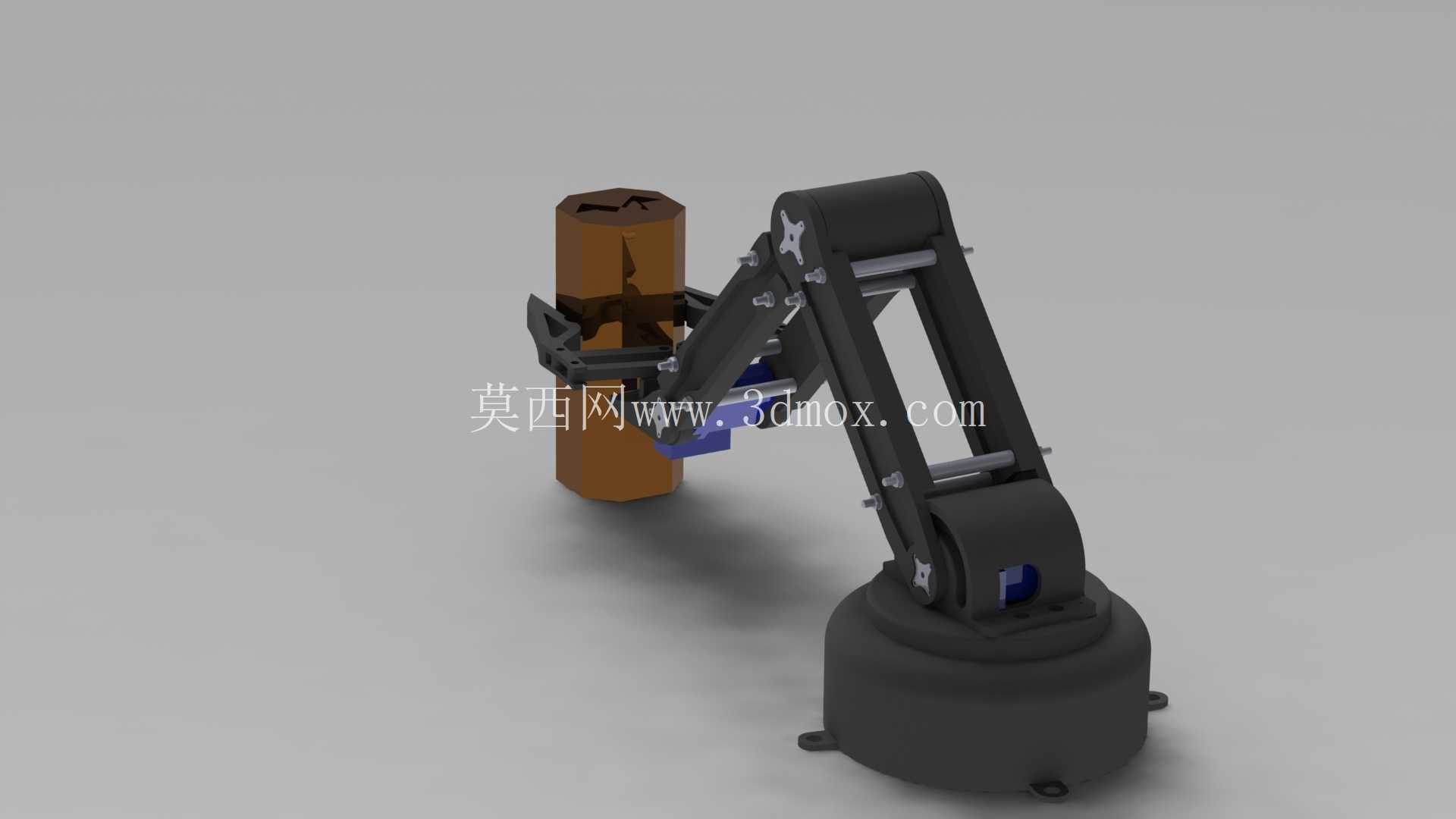

　　小臂与大臂末端通过铰接座连接，第三关节舵机安装在大臂与小臂的连接位置，负责驱动小臂的俯仰动作，小臂长度为80mm，俯仰角度范围为0-120度，配合大臂的俯仰动作可调整末端执行器的作业半径，最大水平作业半径可达220mm，能够覆盖基座前方大部分桌面作业区域。末端执行器采用平行夹爪构型，夹爪的开合动作由安装在小臂末端的第四台SG90舵机驱动，夹爪开合行程为0-50mm，夹爪内侧预留了防滑垫安装槽，可粘贴橡胶防滑垫提升夹持摩擦力，避免夹持光滑轻质工件时出现滑脱问题，夹爪的夹持力可通过舵机扭矩参数进行匹配，SG90舵机在4.8V供电下可提供1.8kg·cm的扭矩，足够夹持轻质塑料件、小型电子元件、3D打印样件等工件。

　　整个臂体的结构件采用轻量化设计思路，臂杆部分做了镂空减重处理，在保证结构刚性的前提下尽可能降低运动部件的重量，减少舵机的负载，提升关节运动的响应速度与定位稳定性，所有铰接位置都设计了轴套安装位，可加装铜套减少转动摩擦，降低关节运动的虚位，提升重复定位精度。设计过程中充分考虑了舵机的走线空间，每一段臂杆内部都预留了穿线孔位，舵机连接线可从臂体内部穿行至基座位置，避免线缆外露在运动过程中被拉扯、剐蹭，提升设备运行的可靠性。需要注意的是，当前结构仅完成了机械本体的设计，配套的驱动电路、控制程序尚未完成集成，实际使用时需要根据舵机的控制需求搭配对应的舵机驱动板、控制器，完成运动学解算、点位示教等功能开发后才可投入实际使用。

　　结构设计时所有铰接孔位都按照SG90舵机的输出轴尺寸、安装孔位做了匹配，舵机可直接通过自攻螺丝固定在对应的安装槽内，无需额外加工转接件，降低了组装的难度，适合教学场景下的学生组装实训、创客项目的快速原型验证。在安装边界方面，除了基座本身的安装空间外，臂体完全伸展时的最大水平投影长度为220mm，垂直方向最高伸展高度为200mm，安装时需要在臂体活动范围内预留足够的安全空间，避免周边放置过高的物件阻挡臂体运动。夹爪部分的结构做了快换设计预留，后续可根据作业需求更换吸盘、磁吸头、工具夹具等不同的末端执行器，拓展机械臂的应用场景，比如更换吸盘后可吸附轻薄的纸张、塑料薄片，更换磁吸头可吸附小型铁质螺丝、螺母等零件。关节处的限位结构做了一体化设计，每个关节的转动极限位置都设置了硬限位挡块，避免舵机转动超出行程导致结构损坏、舵机堵转烧损，提升设备使用的安全性。
