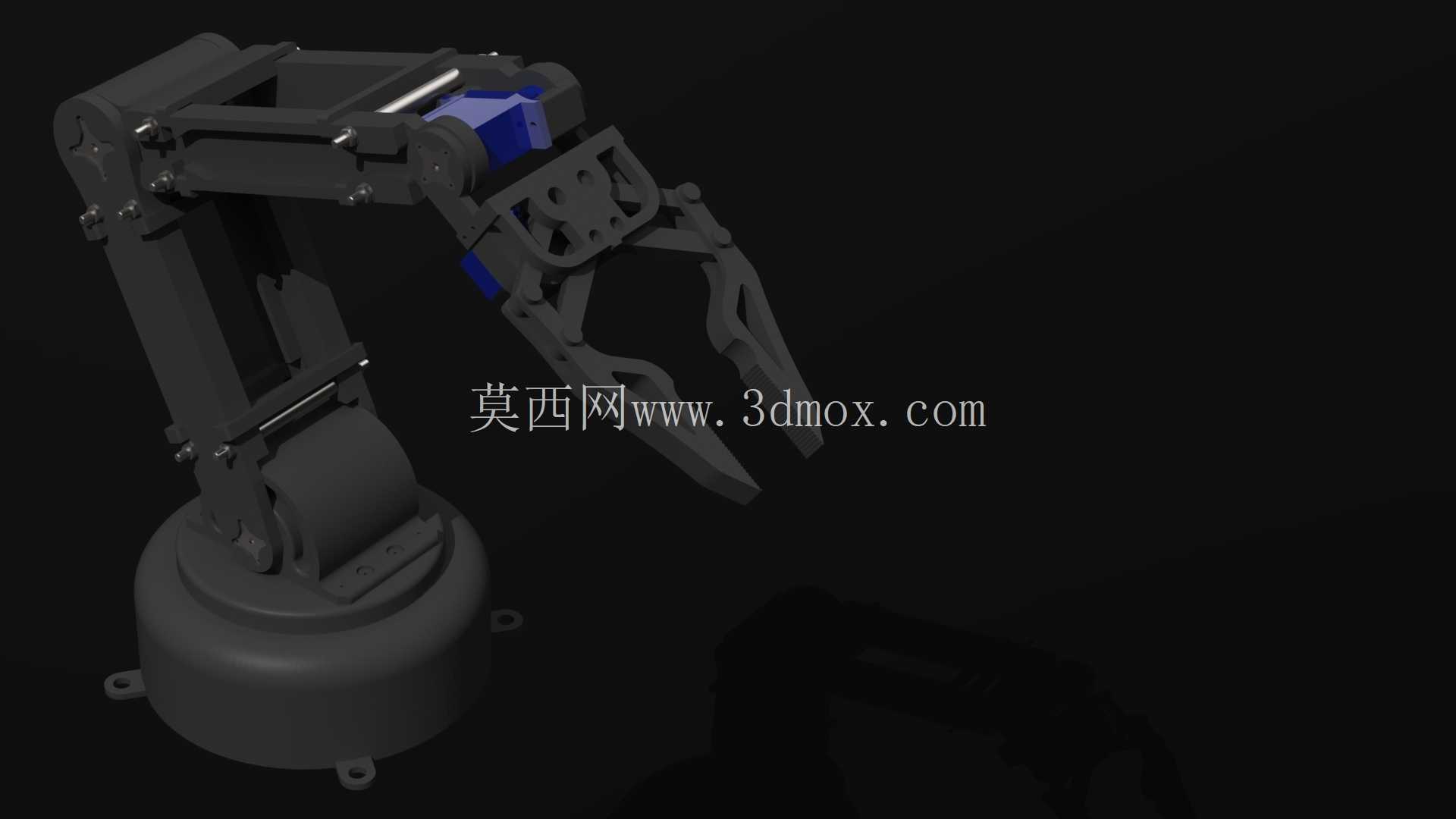

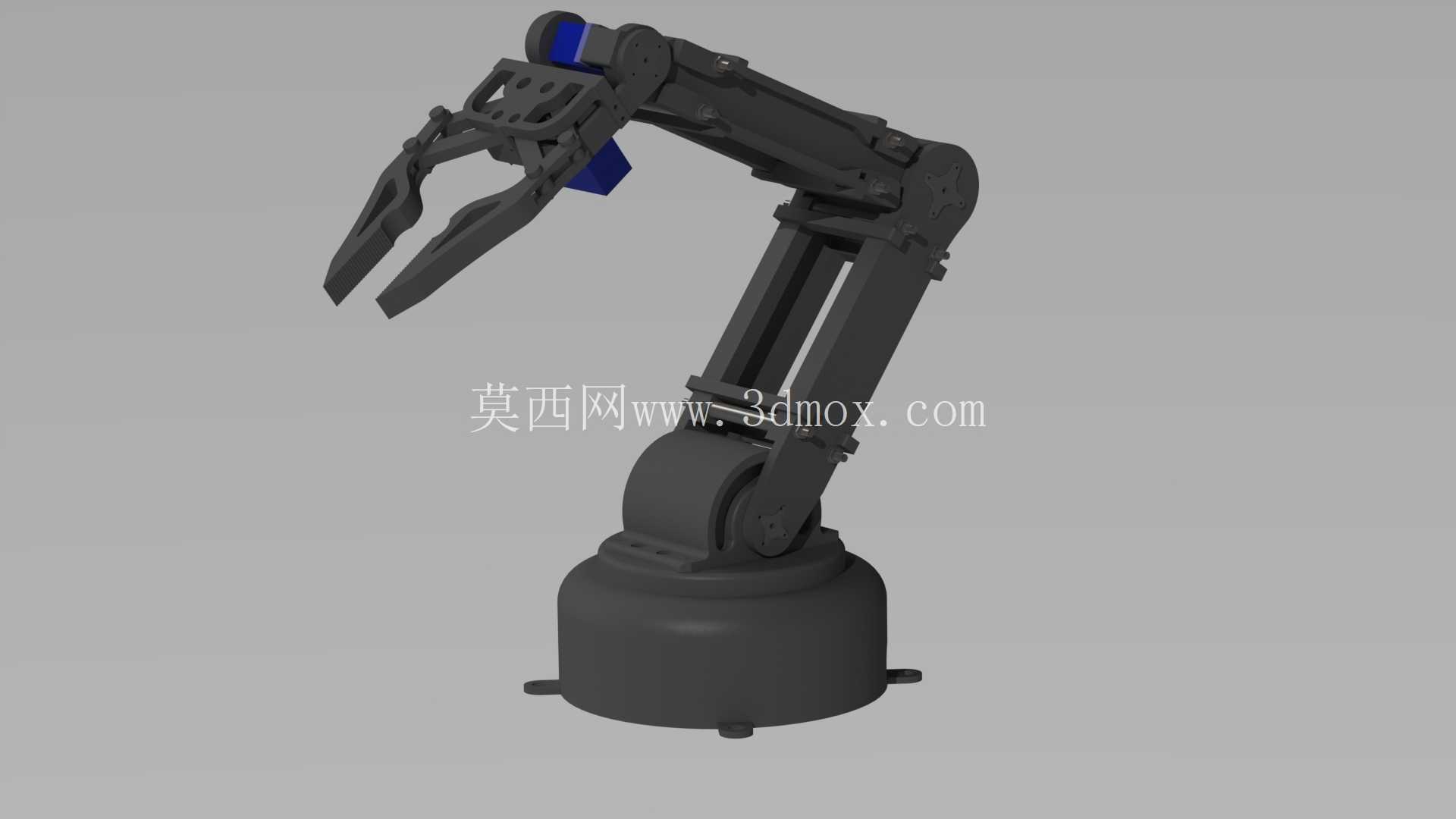

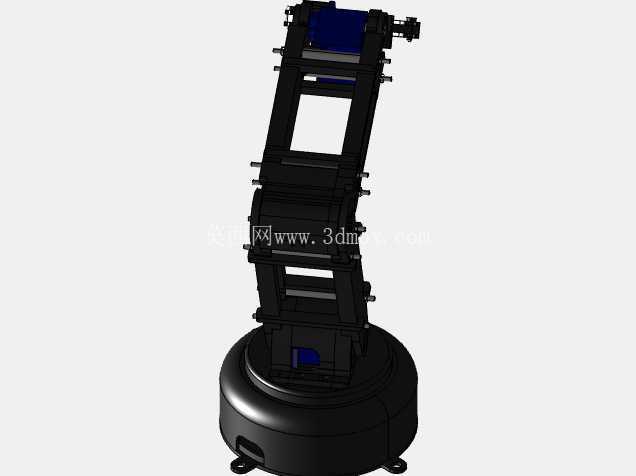

伺服驱动四轴简易3D打印机械臂结构

这款四轴机械臂的结构设计，核心瞄准桌面级简易3D打印制作场景，从结构工程师的实操视角出发，整个装配逻辑完全围绕免额外紧固件的思路搭建，所有连接部位的限位、卡扣结构都集成在打印件本体上，不需要额外准备自攻螺钉、螺栓这类标准件，打印完成后仅依靠零件自身的插接、卡扣配合就能完成整机装配，大幅降低了个人爱好者、小型创客团队的制作门槛，不需要额外采购标准件就能完成整机搭建。

从实际应用场景来看，这款机械臂适配桌面级轻载作业需求，可用于小型工件的分拣搬运、教学演示场景下的机械结构认知、3D打印工件的取放辅助，也可作为入门级机器人开发的机械载体，搭配开源控制板就能实现基础的点位运动、轨迹复现功能，不需要复杂的工业级控制系统就能运行，适合职业院校机电专业的实训教学、创客空间的入门项目开发使用。

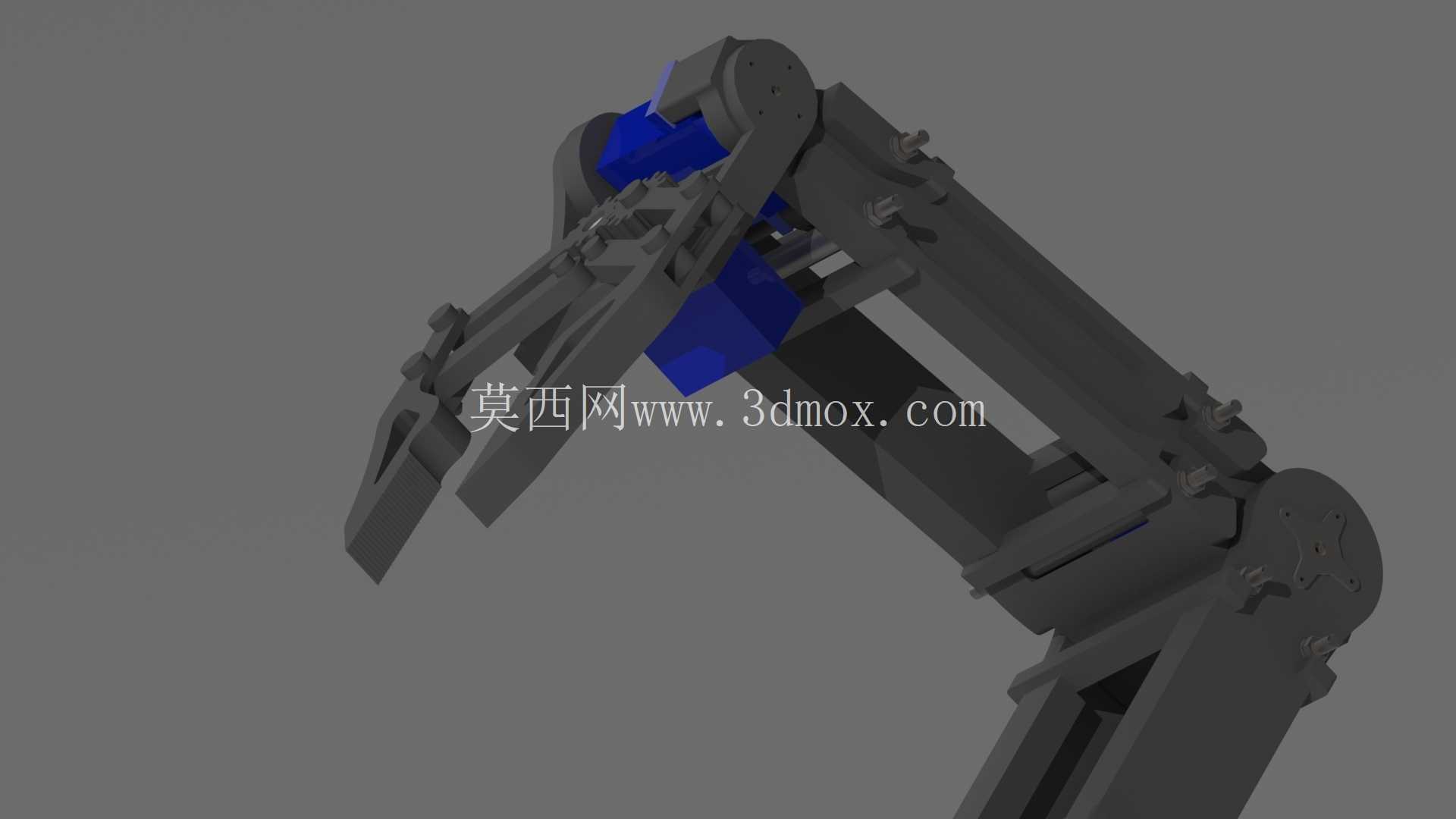

功能特性层面，四个关节均采用伺服电机直驱的传动方案，没有额外的减速齿轮组结构，减少了传动环节的间隙累积，同时也降低了装配调试的难度，每个关节的转动角度都通过结构硬限位做了约束，避免伺服电机超程转动导致的结构损坏或者线缆拉扯。末端执行器采用夹爪式结构，夹持范围适配小型3D打印工件、电子元器件这类尺寸在50mm以内的轻载物件，夹持力通过伺服电机的扭矩输出做适配，不需要额外的力传感器就能实现稳定夹持，不会夹坏轻质的PLA、ABS打印工件。

设计思路上，整个结构的壁厚都做了统一优化，所有打印件的壁厚设置在2-3mm区间，既保证了结构强度，又能减少3D打印的耗材用量，缩短打印时间，所有零件的打印方向都做了预设，不需要添加大量支撑就能完成打印，悬空部位的角度都控制在45度以内，适配绝大多数FDM3D打印机的打印能力，不需要特殊的打印耗材，普通PLA耗材就能满足结构强度需求。零件之间的配合公差预留了0.2mm的间隙，适配FDM打印的精度误差，不会出现打印完成后零件插接过紧无法装配、或者间隙过大导致结构松动的问题。

外形尺寸与安装边界方面，整机完全伸展后臂展长度控制在300mm以内，底座安装尺寸为100mm*80mm，只需要在工作台面预留120mm*100mm的平整安装空间就能固定，底座预留了四个安装孔位，可通过扎带或者小尺寸螺钉固定在桌面、型材架上，整机自重控制在500g以内，不会对安装台面造成过大的负载。关节转动范围方面，底座回转关节可实现180度水平回转，大臂俯仰关节可实现90度上下摆动，小臂俯仰关节可实现120度摆动，末端夹爪可实现90度回转，四个轴的运动范围组合后可覆盖底座前方200mm半径内的半球形作业空间，完全满足桌面级轻载作业的空间需求。

从结构可靠性角度来看，所有受力部位都做了加强筋设计，大臂、小臂的受力截面采用工字型结构，在不增加壁厚的前提下提升了抗弯强度，长时间负载100g以内的物件不会出现结构形变，关节部位的轴孔配合面做了加厚处理，避免多次转动后出现孔位磨损导致的间隙变大。线缆走线全部集成在结构内部的走线槽里，外部没有裸露的线缆，运动过程中不会出现线缆拉扯、勾挂外部物件的问题，提升了运行的安全性。整个结构的零件拆分逻辑也做了优化，单个零件的最大尺寸控制在150mm以内，适配市面上绝大多数桌面级FDM3D打印机的成型尺寸，不需要拆分打印就能一次成型单个零件，减少了零件拼接带来的强度损失。
