分体式呼吸防护面罩结构设计方案

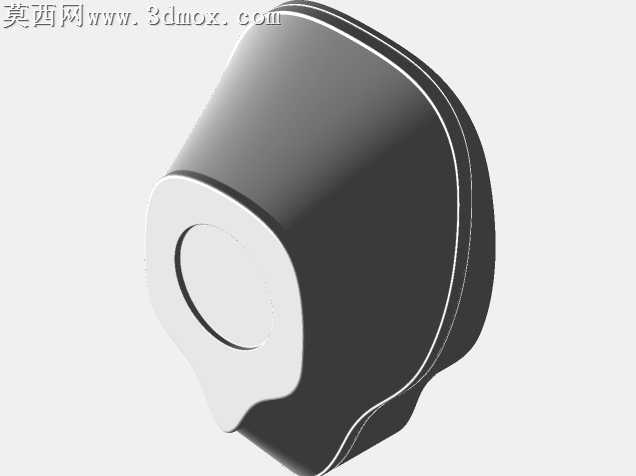

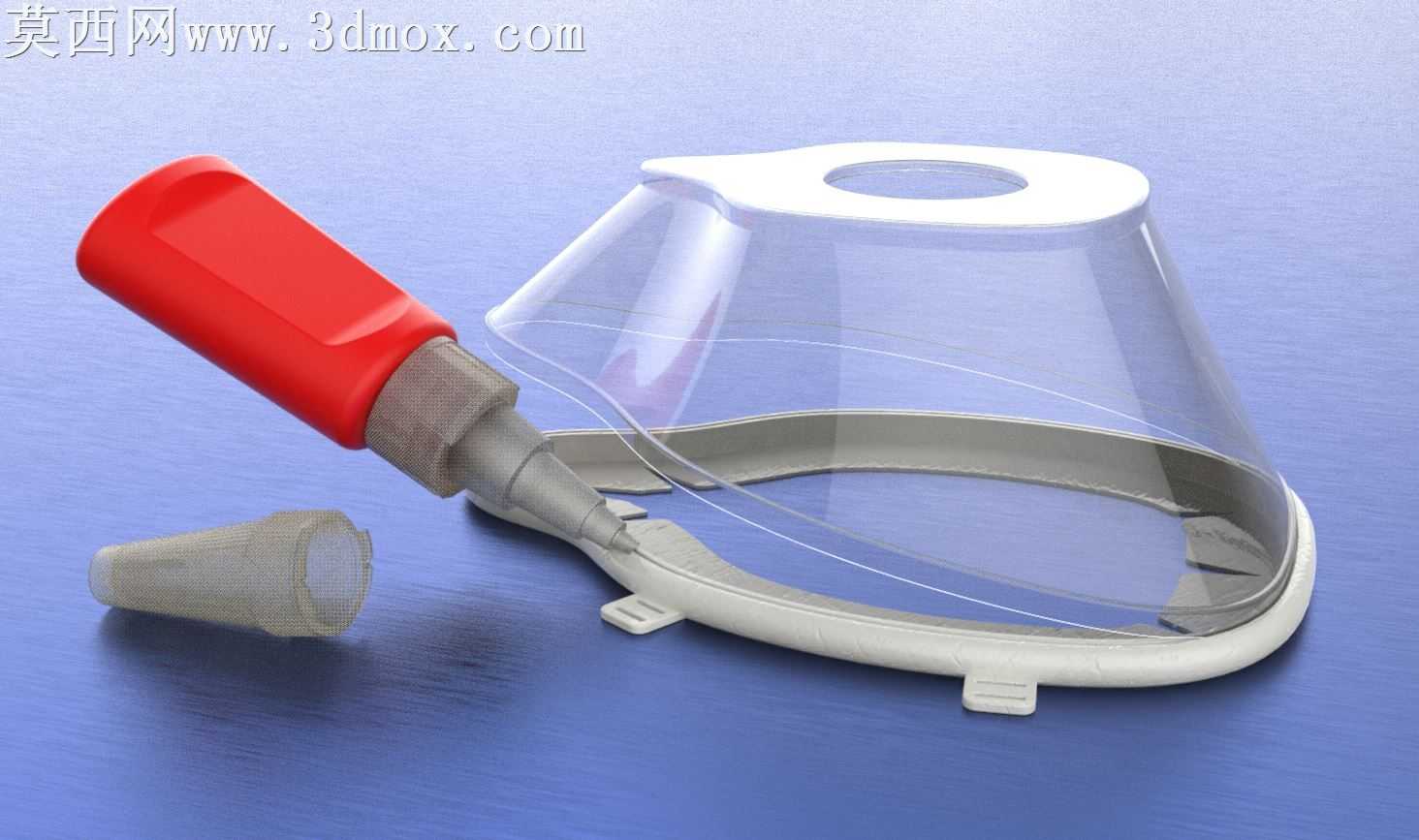

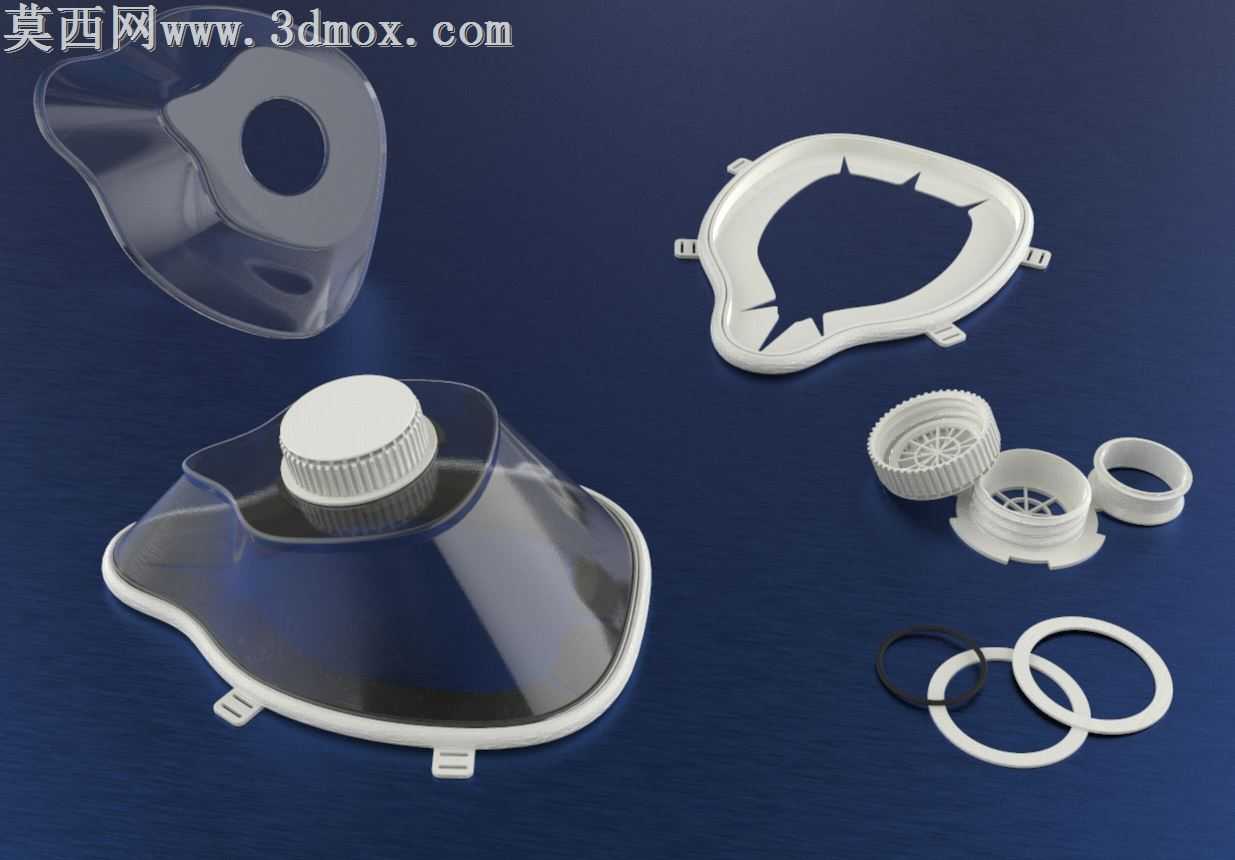

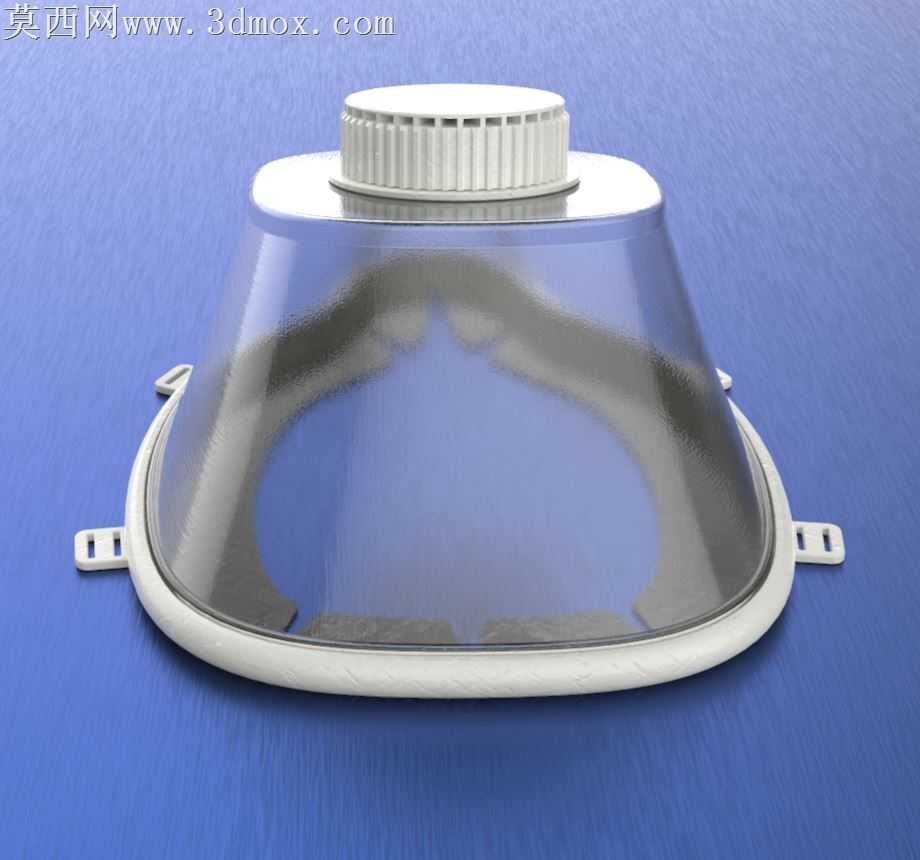

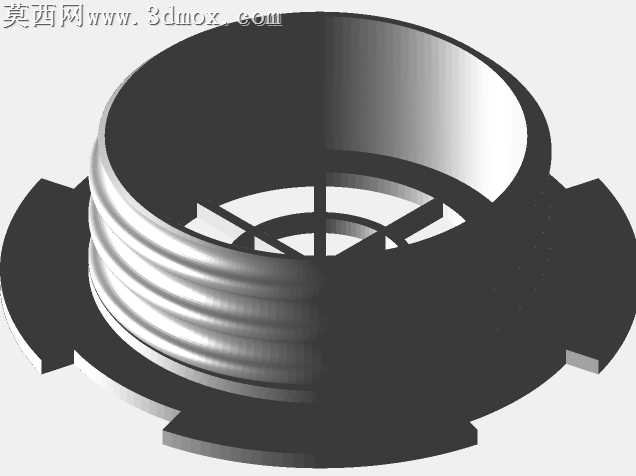

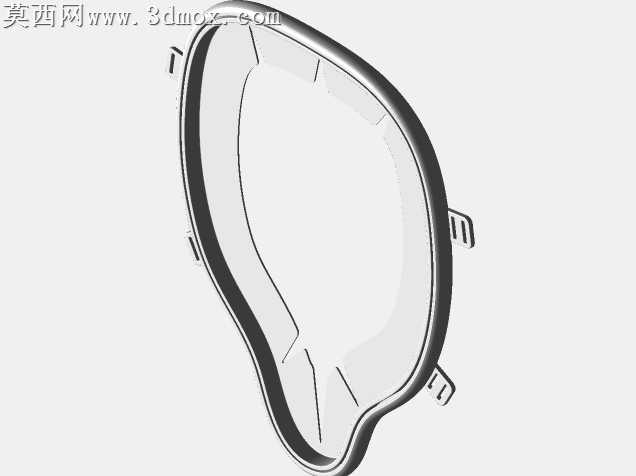

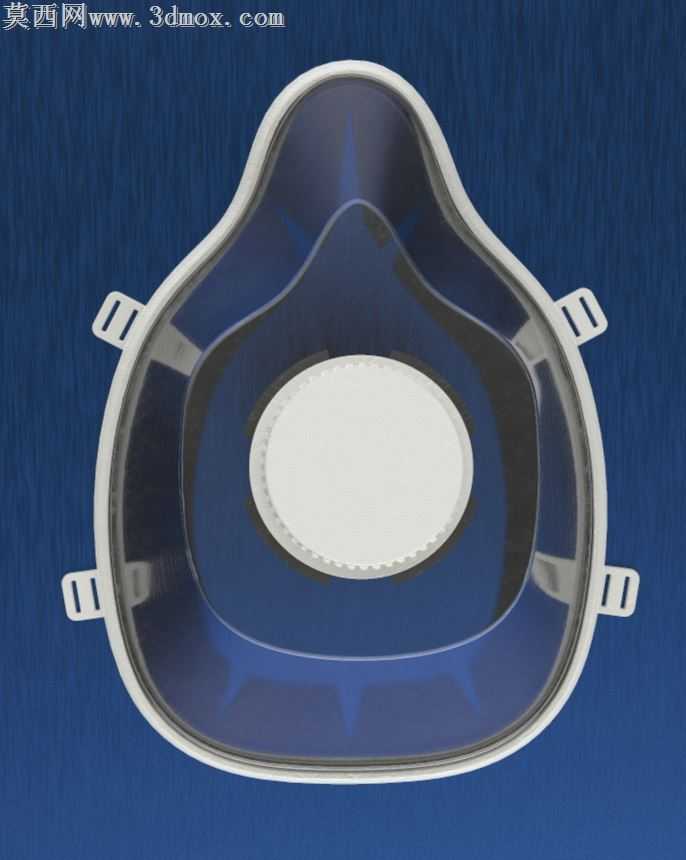

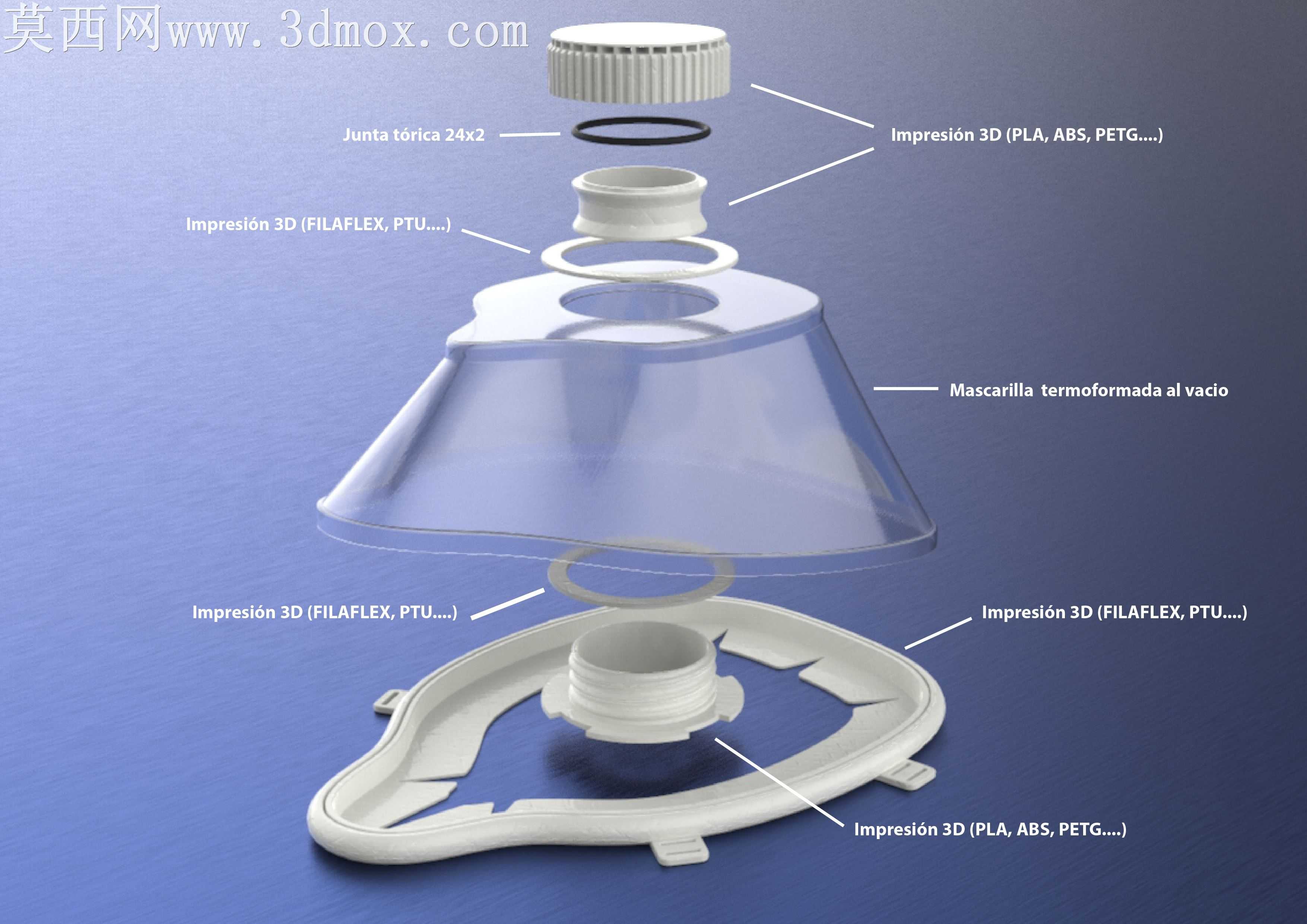

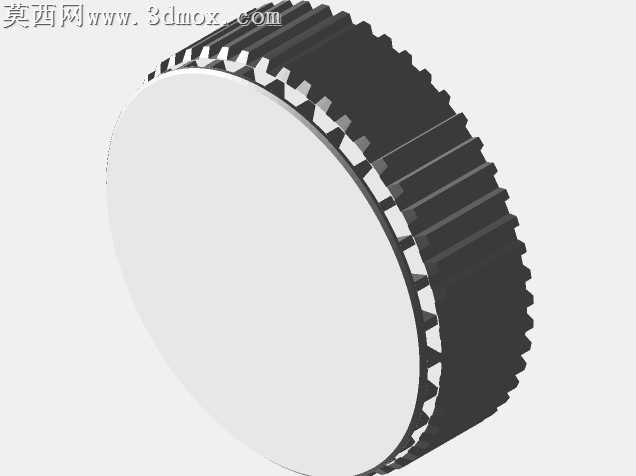

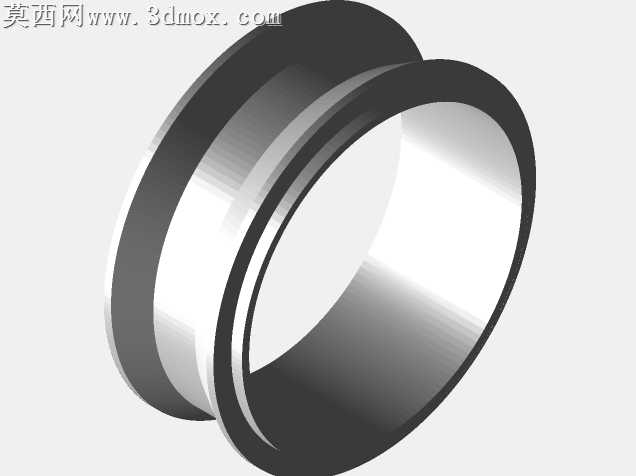

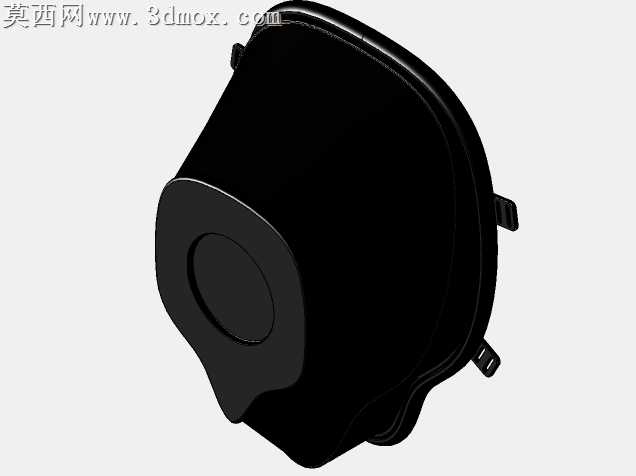

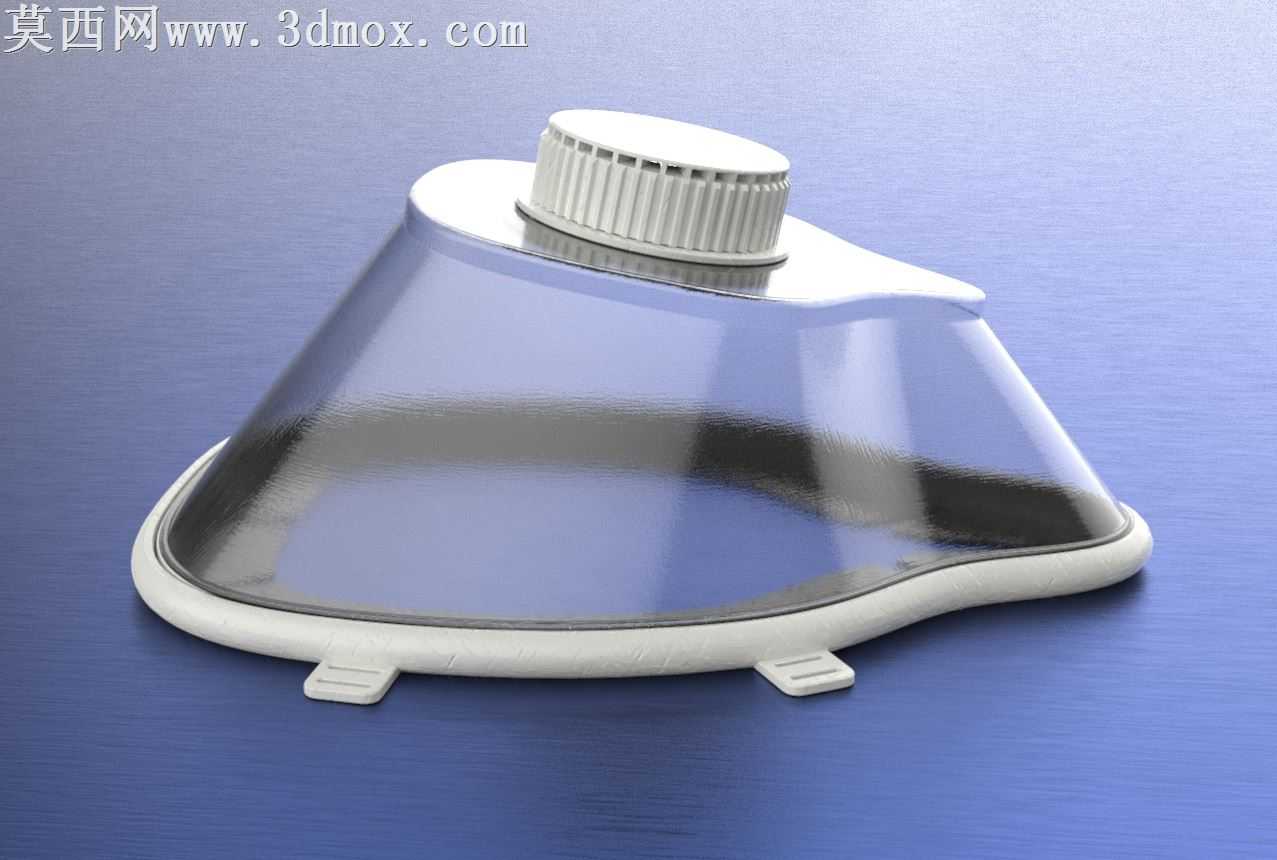

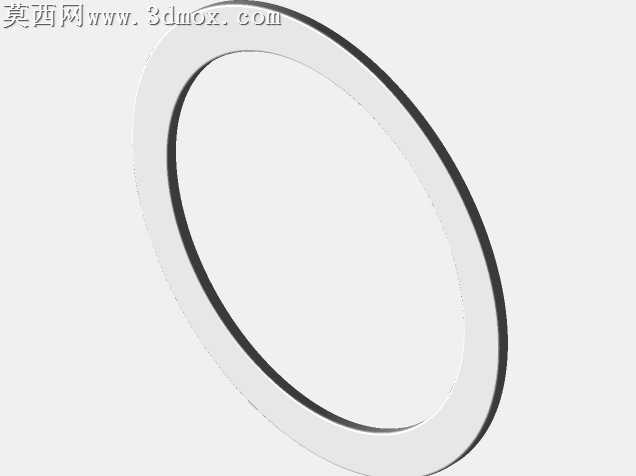

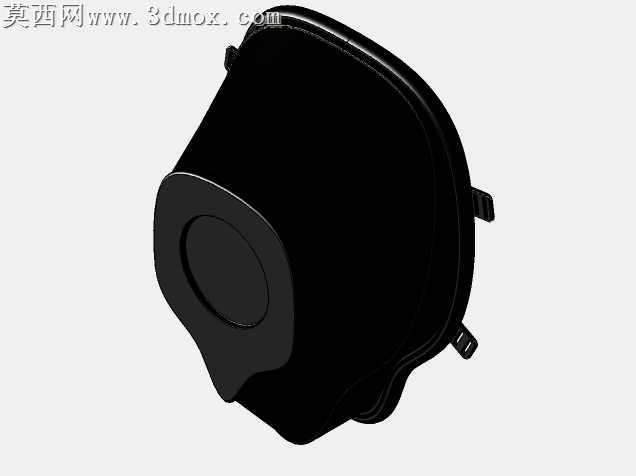

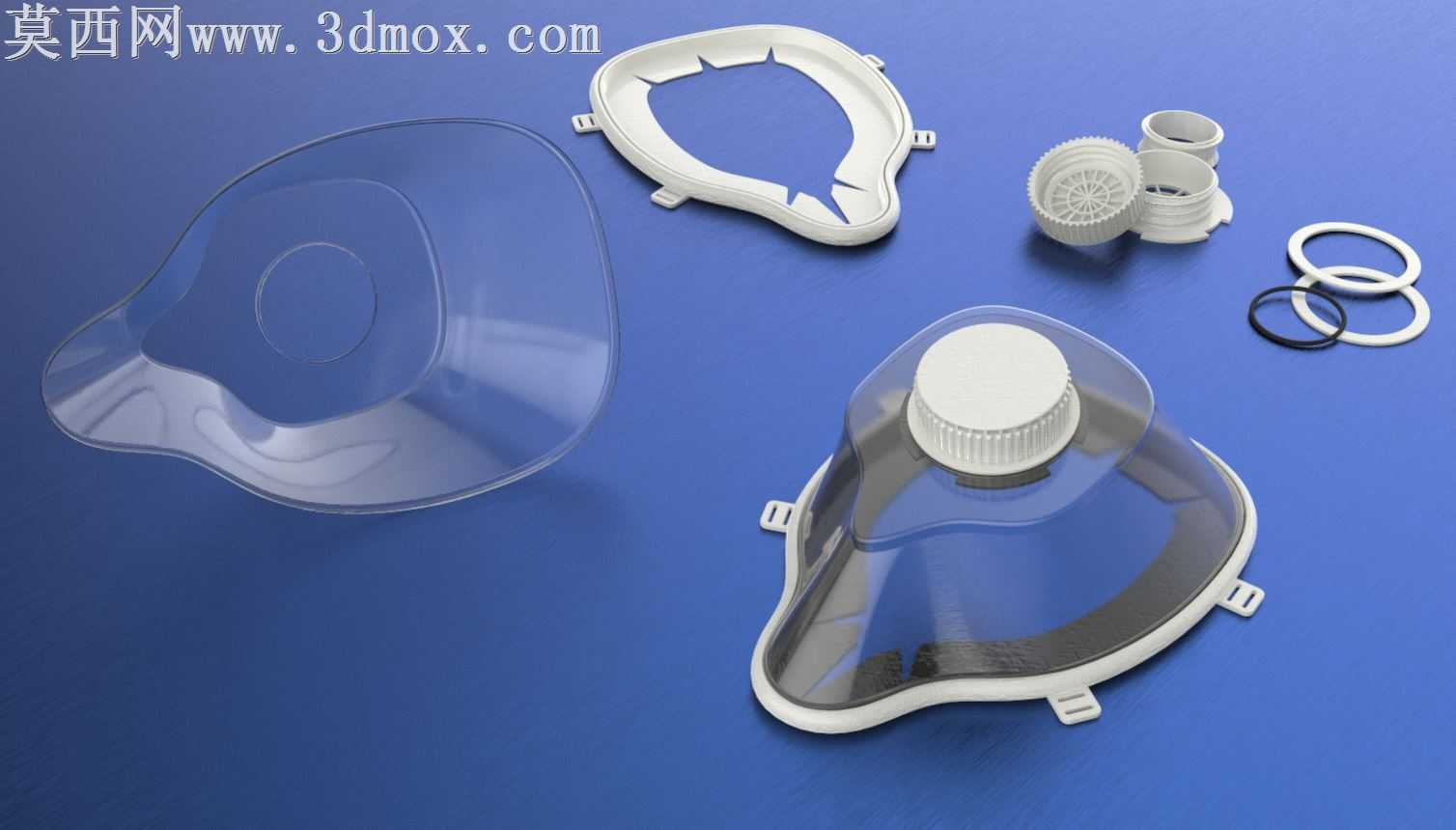

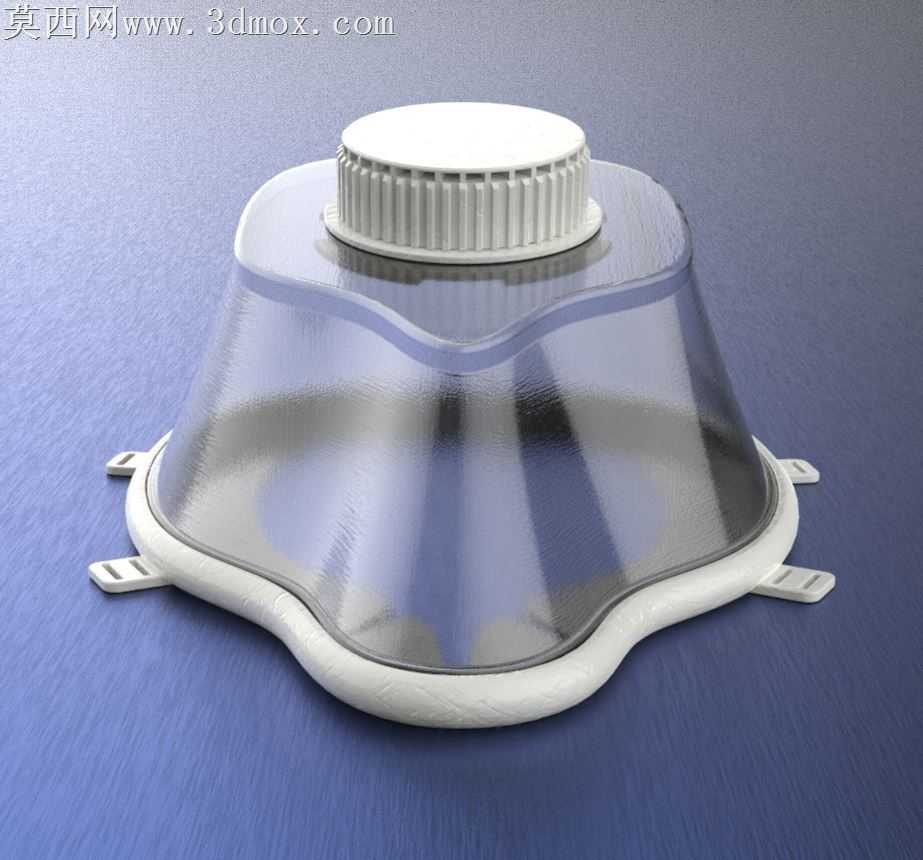

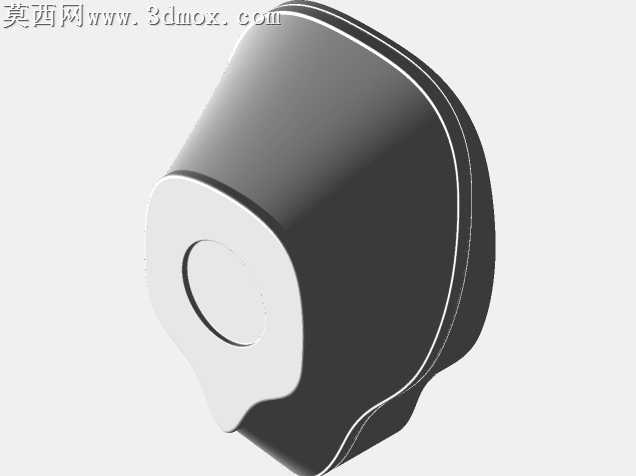

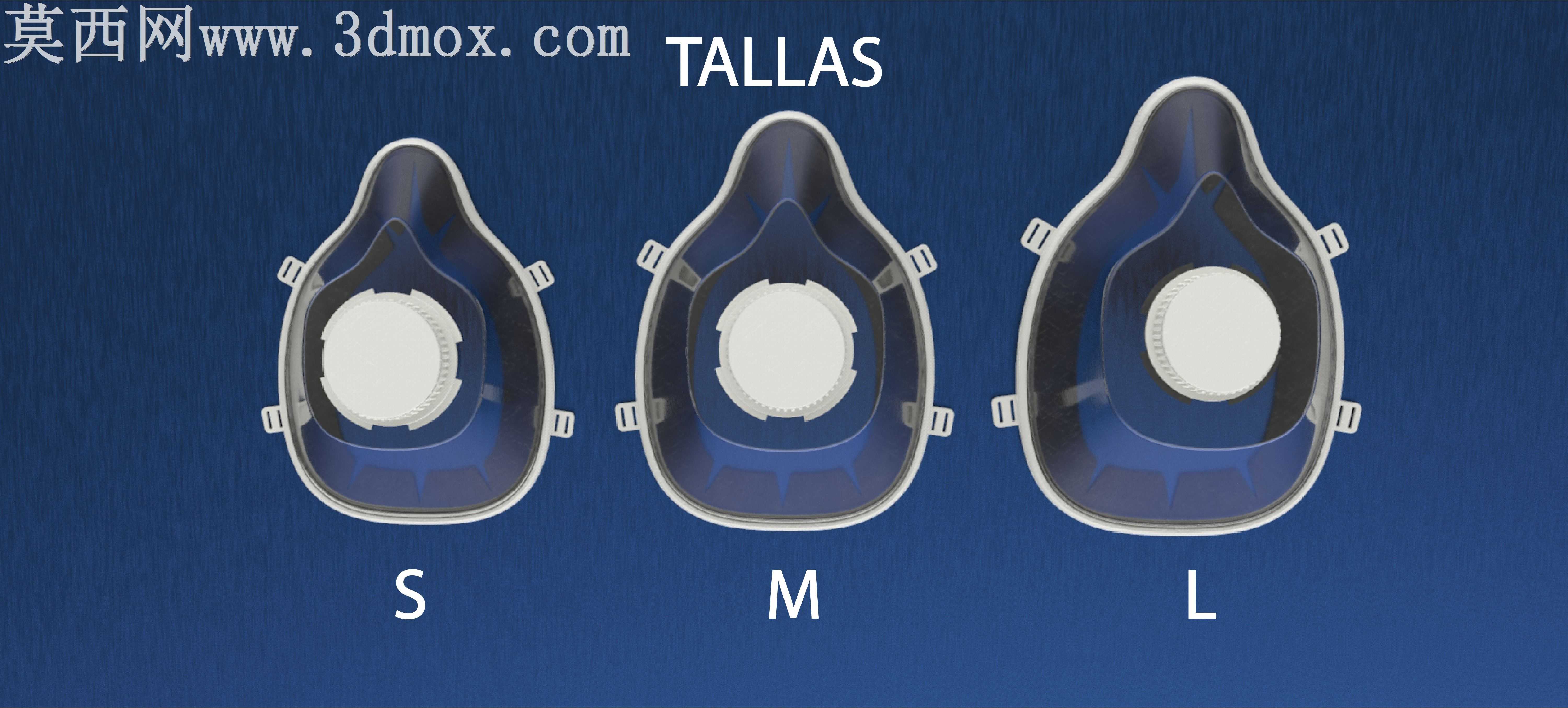

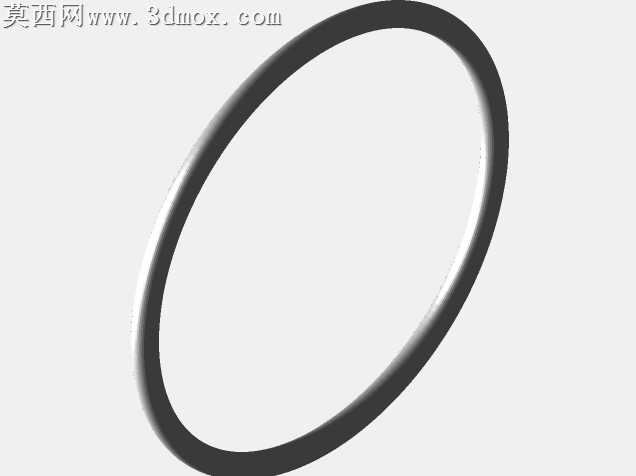

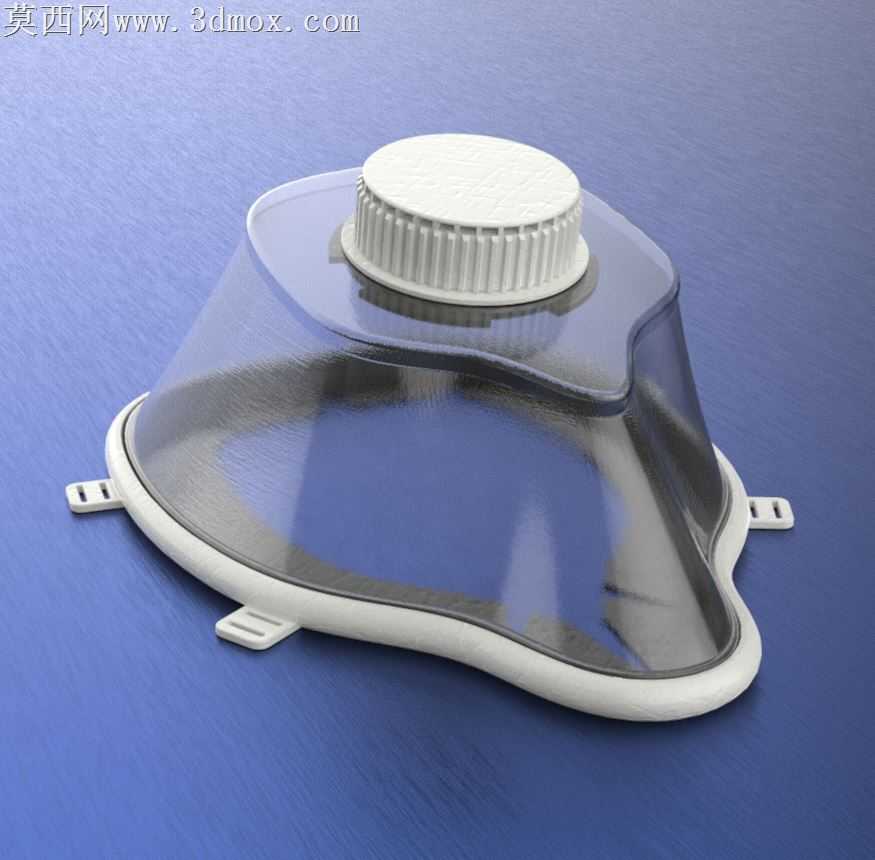

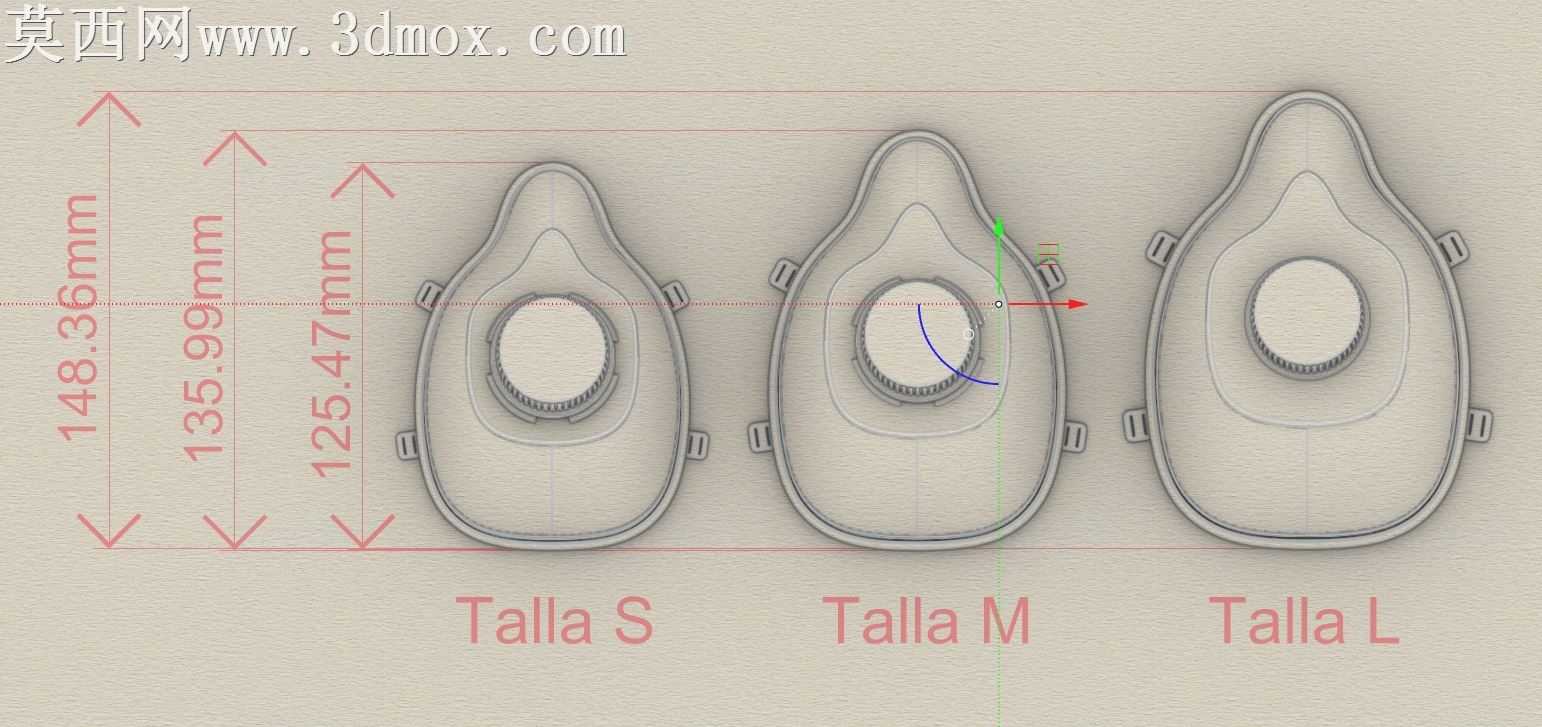

本作品为分体式呼吸防护面罩三维设计方案，建模阶段采用参数化特征建模逻辑搭建整体装配体系，首先基于人体面部工学扫描数据生成面罩主体曲面，通过曲率连续的曲面放样构建透明视窗区域的弧面结构，保证佩戴时的视野开阔度与面部贴合度，曲面构建过程中反复调整边缘轮廓的曲率变化，匹配不同脸型的贴合密封需求。模型拆分为透明面罩主体、柔性密封衬圈、过滤接口组件、密封胶圈、固定卡扣五大独立零部件，各零件间预留标准装配公差，可直接对接后续开模生产的尺寸校验需求。材质渲染阶段针对不同零部件的物理属性分别配置材质参数：透明面罩主体设置高透光PC材质属性，调整折射度与表面粗糙度参数还原医用级透明塑料的通透质感，同时添加轻微的表面磨砂细节避免过度反光失真；柔性密封衬圈配置软质硅胶材质，调整漫反射颜色为哑光白，添加细微的表面纹理模拟硅胶的亲肤触感；过滤接口组件设置哑光硬质塑料材质，接口处的螺纹结构通过螺旋扫描特征精准生成，还原标准过滤元件的对接结构；密封胶圈分别配置黑色丁腈橡胶与白色硅胶两种材质，通过材质色彩区分不同密封位置的功能属性。结构设计上采用模块化快拆思路，面罩边缘的固定卡扣采用带限位的卡扣结构，无需额外工具即可实现密封衬圈的快速更换，过滤接口采用标准旋接结构，可适配通用规格的过滤元件，接口内部设置限位台阶保证旋接到位后的密封性能，密封衬圈采用边缘加厚的唇边结构，佩戴时可在面部压力作用下形成连续密封腔，避免漏气风险。渲染阶段采用影棚级布光方案，主光源从侧上方45度投射，搭配柔光板弱化硬阴影，突出透明面罩的通透质感与各零部件的轮廓细节，背景采用高饱和度蓝色衬底，通过色彩对比凸显白色塑料件与透明件的材质差异，整体渲染效果清晰展现各零部件的装配关系与结构细节，可用于产品展示、开模校验与装配指导使用。
