三踏板式模拟驾驶脚踏结构设计

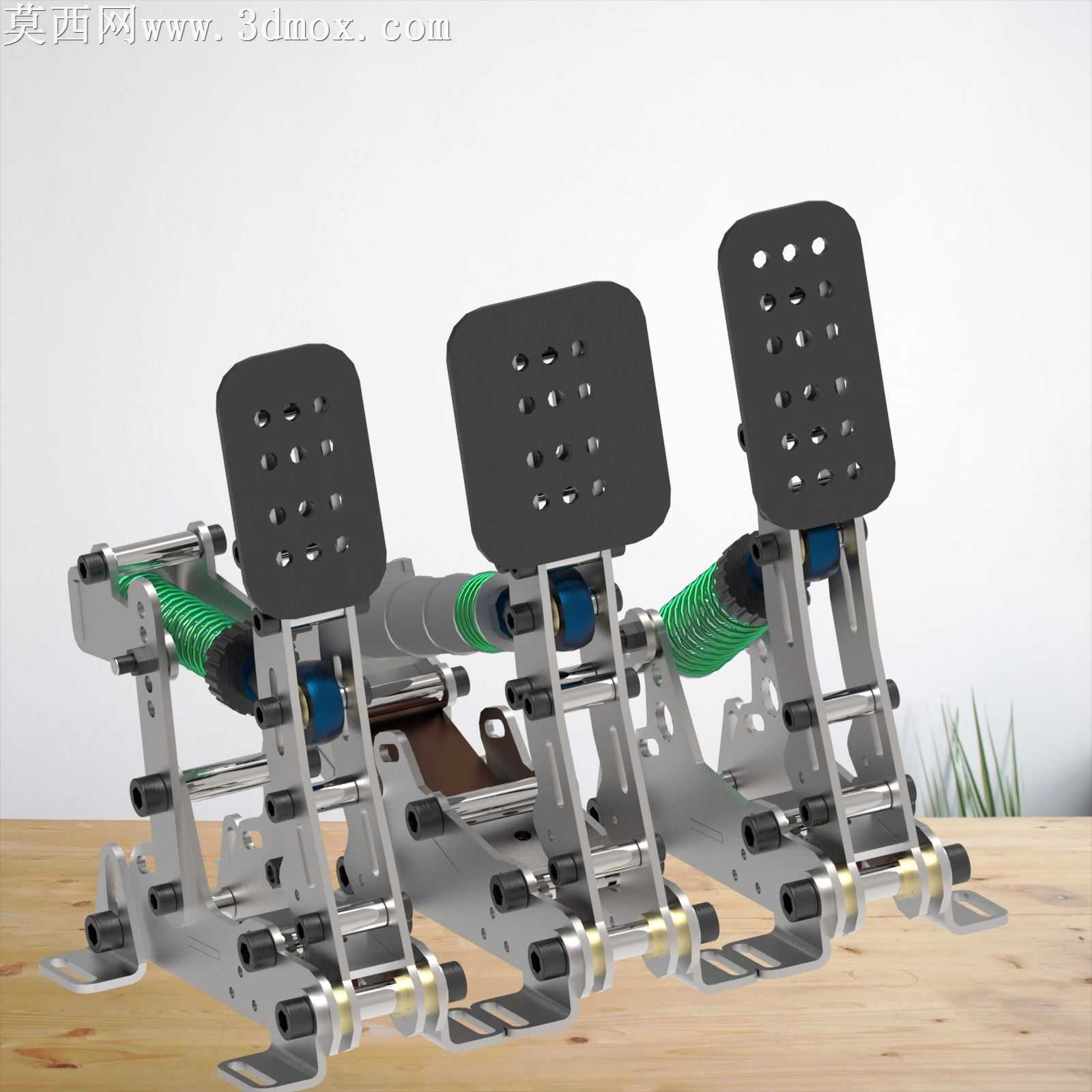

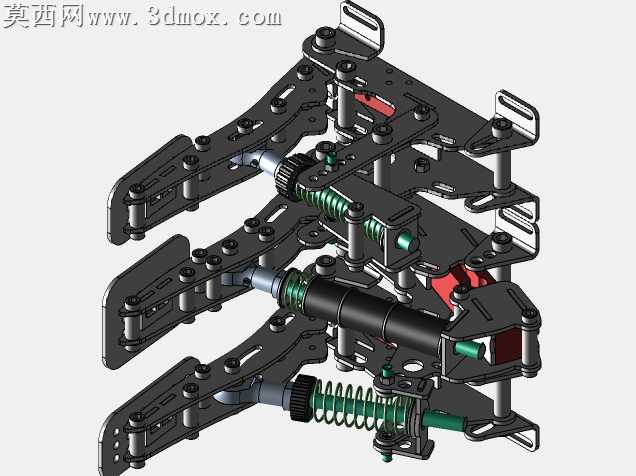

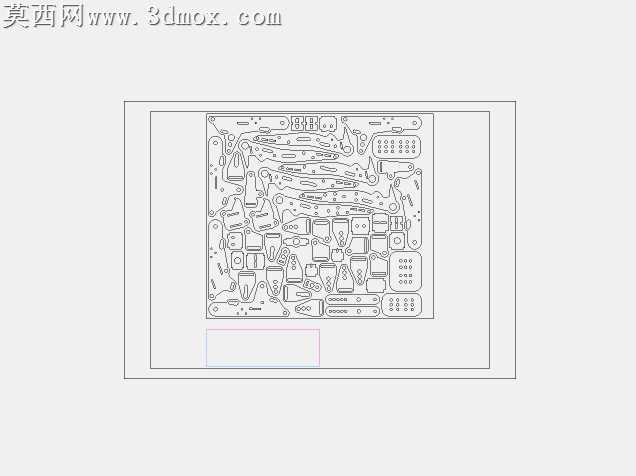

本作品为三联动模拟驾驶脚踏结构，采用三维参数化建模方式完成全零件设计与整体装配，整体结构适配模拟赛车、飞行模拟等外设使用场景，主体承载结构采用3mm厚度金属板材经激光切割工艺成型，建模过程中对每一处板材折弯角度、安装孔位、铰接间隙都做了精准参数约束，确保各活动部件运动无卡滞、装配无干涉。模型渲染阶段采用金属哑光材质搭配黑色防滑踏板面材质，弹簧部件还原了金属弹簧的螺旋纹理与金属光泽，铰接位置的轴套、限位结构都做了细节材质区分，整体渲染效果贴近实物加工后的真实质感，清晰展现了结构的分层设计与装配逻辑。结构设计上，三个踏板单元采用模块化并列布局，每个踏板单元都设置了独立的复位弹簧结构与角度限位结构，踏板面采用多通孔防滑设计，既减轻了踏板自身重量，又能提升踩踏时的摩擦力，底部安装座设置了多组固定孔位，可适配不同的模拟座舱安装需求，铰接部位采用同轴销轴连接，保证踏板摆动轨迹稳定，踏板臂采用折弯加强结构，在控制整体重量的同时提升了结构刚性，能够承受高频次的踩踏操作。设计思路围绕模拟外设的使用需求展开，兼顾了结构强度、加工可行性与使用手感，所有板材零件都适配激光切割加工工艺，无需复杂的开模工序即可完成实物制作，装配逻辑简单清晰，各零件之间的连接关系明确，既可以作为模拟驾驶外设的结构参考，也可直接用于实物加工制作，建模过程中对活动部件的运动行程做了模拟验证，确保踏板踩踏行程符合真实驾驶设备的操作逻辑，复位弹簧的安装位置经过反复调整，能够提供均匀的踩踏反馈力度，整体结构没有冗余设计，每一处结构都服务于踏板的功能实现与安装固定需求。
