医用呼吸面罩组件结构设计方案

　　这套呼吸面罩组件的结构设计，核心围绕临床呼吸支持场景的实际使用需求展开，覆盖了从面罩主体密封、气流导通到佩戴固定的全链路功能实现。在临床场景中，这类组件主要适配无创呼吸支持设备，用于建立患者面部与呼吸管路之间的密闭气路，既可以用于普通氧疗场景的氧气输送，也可适配无创呼吸机用于呼吸衰竭患者的辅助通气，部分同结构设计的组件也可适配工业呼吸防护场景的防护面罩主体结构。

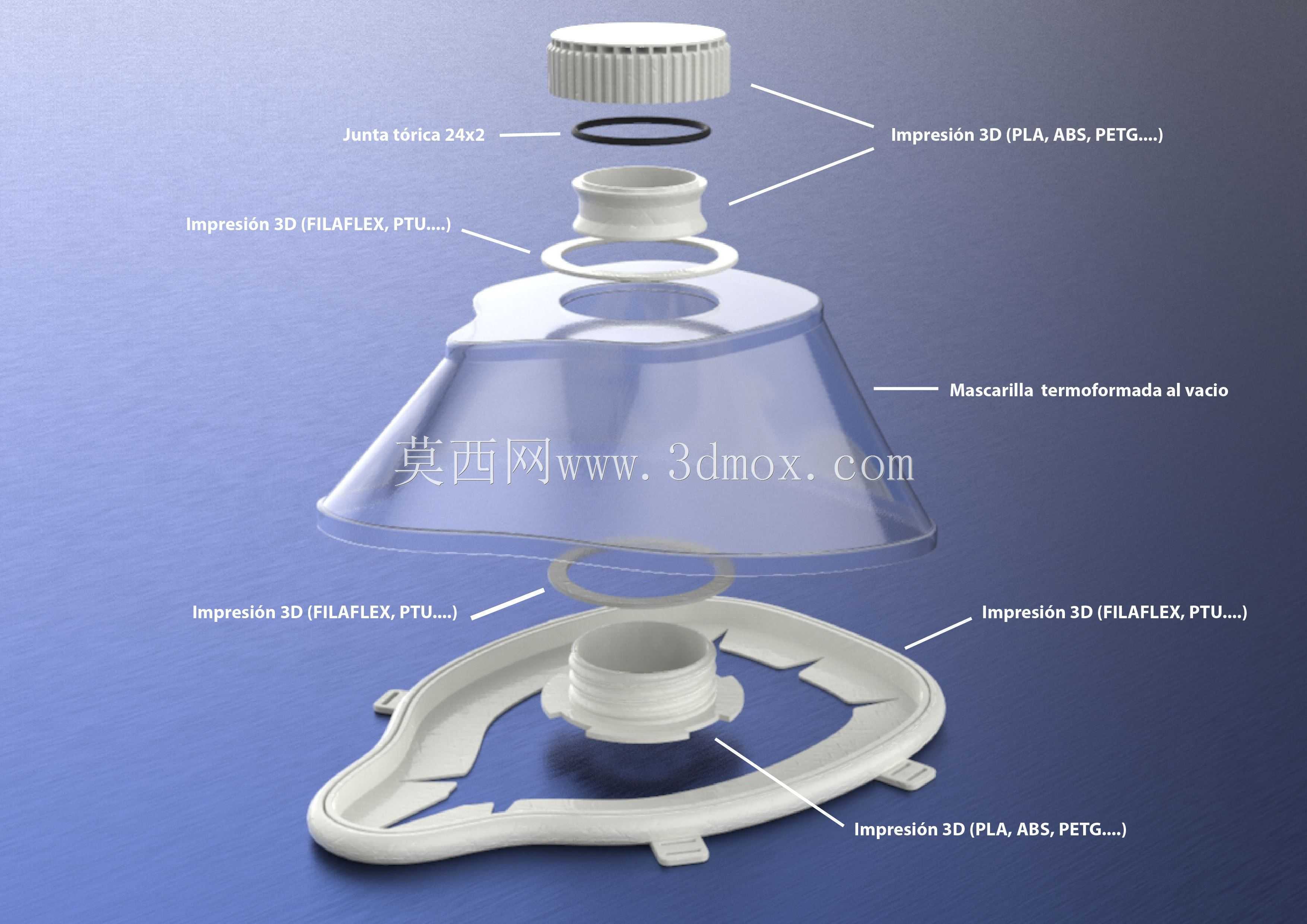

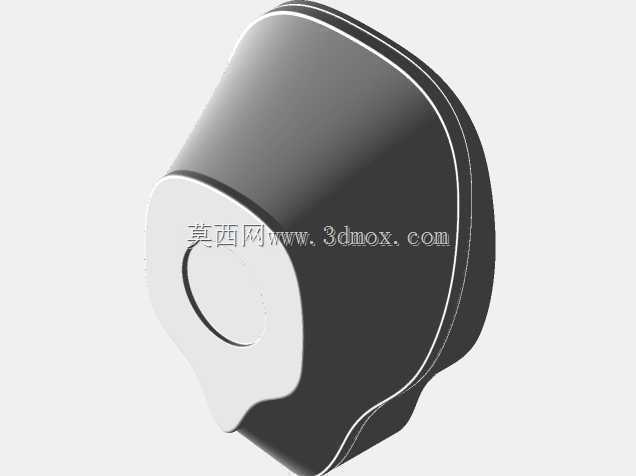

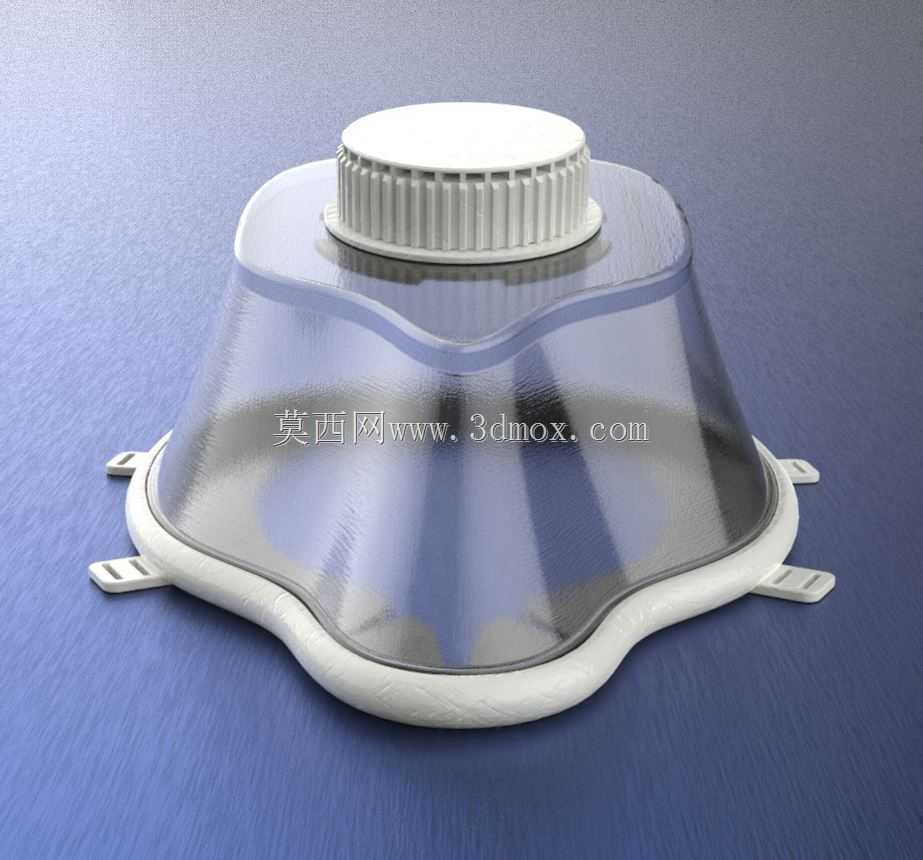

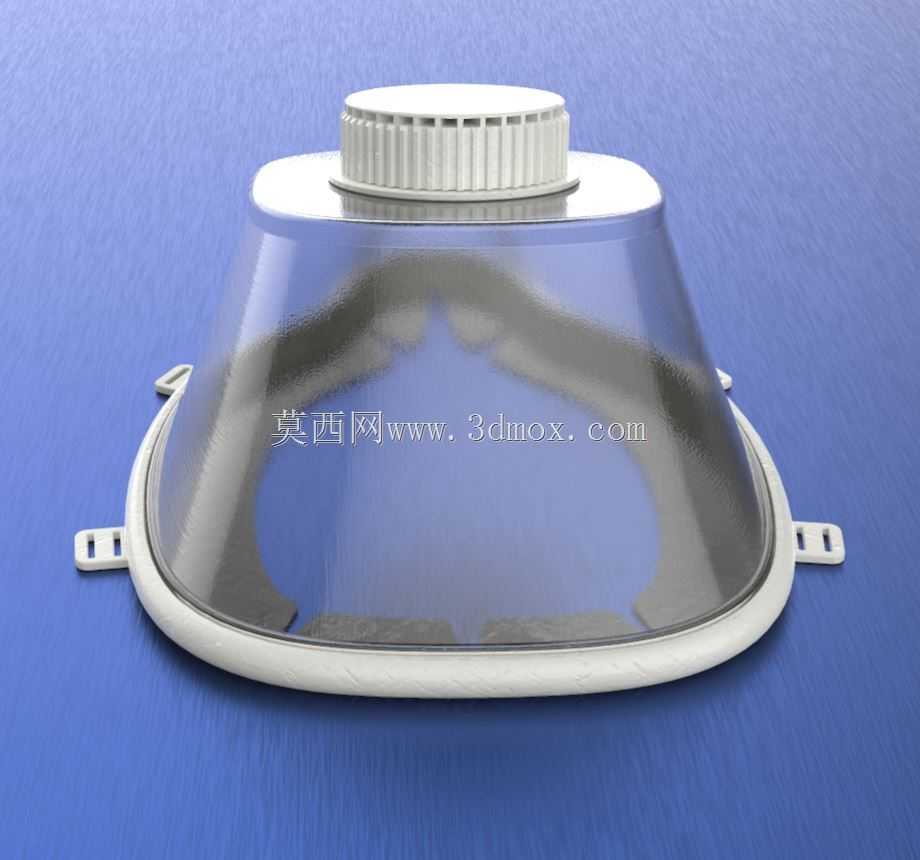

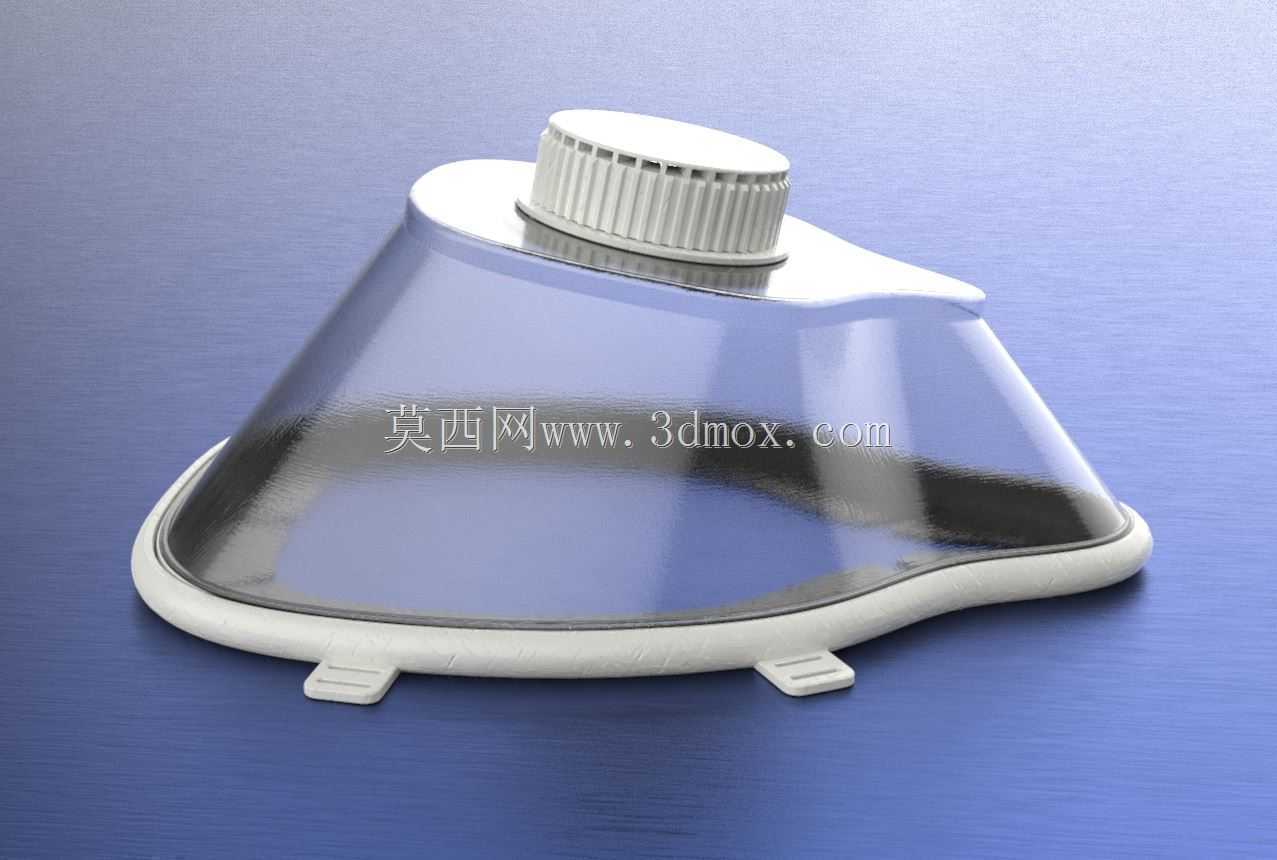

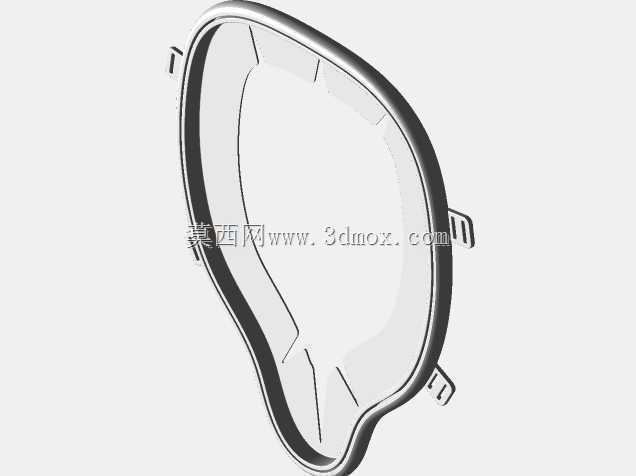

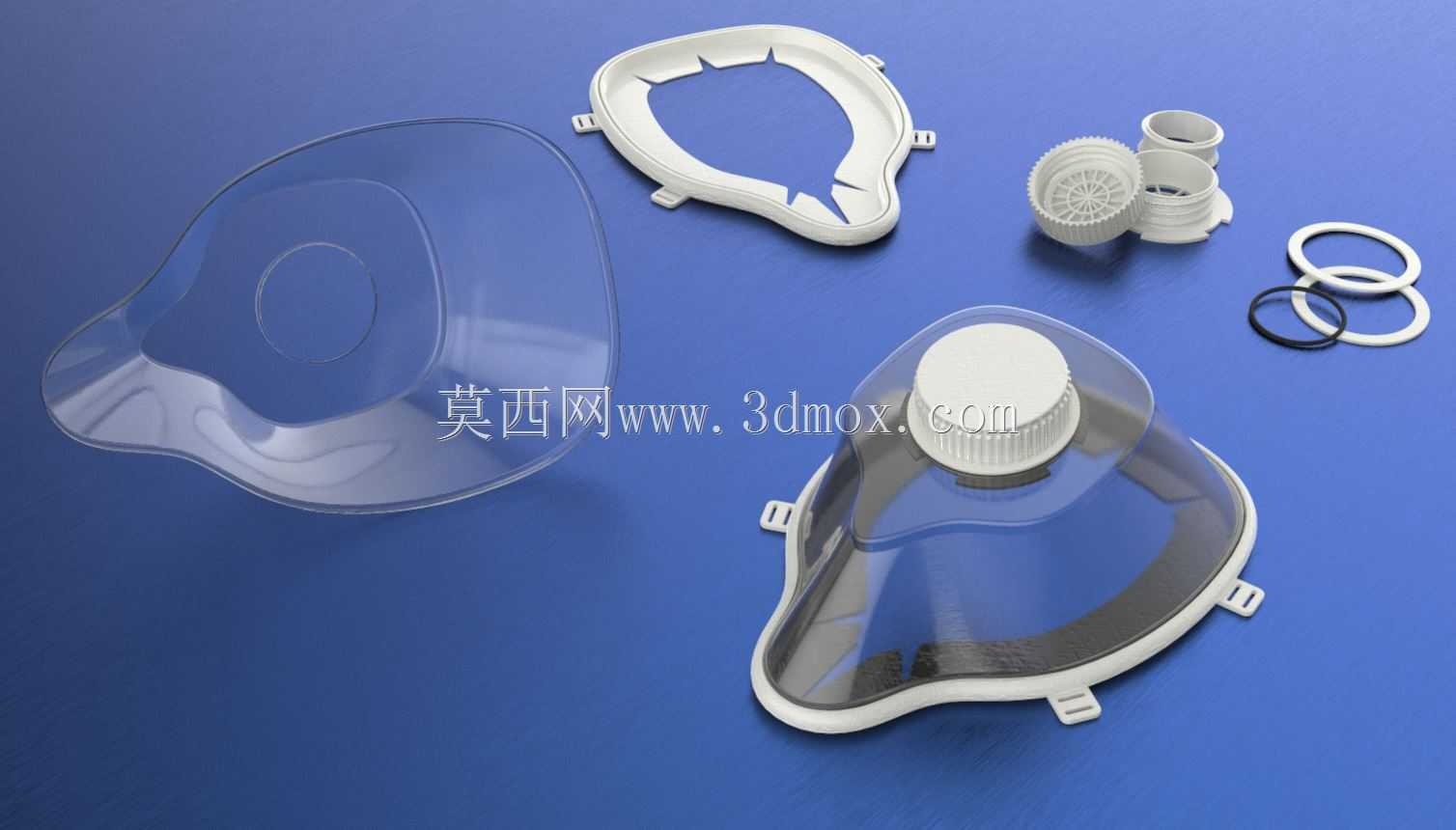

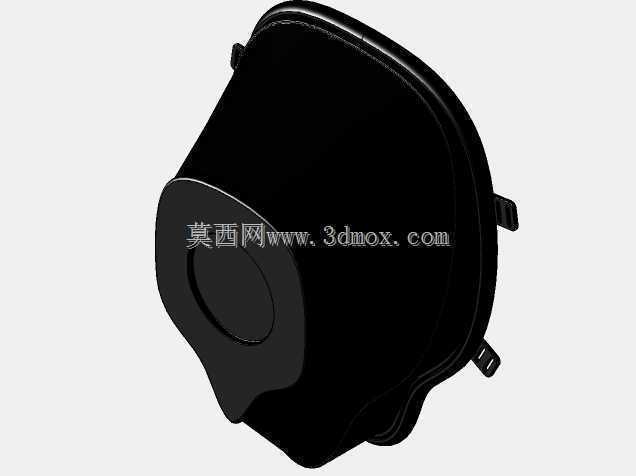

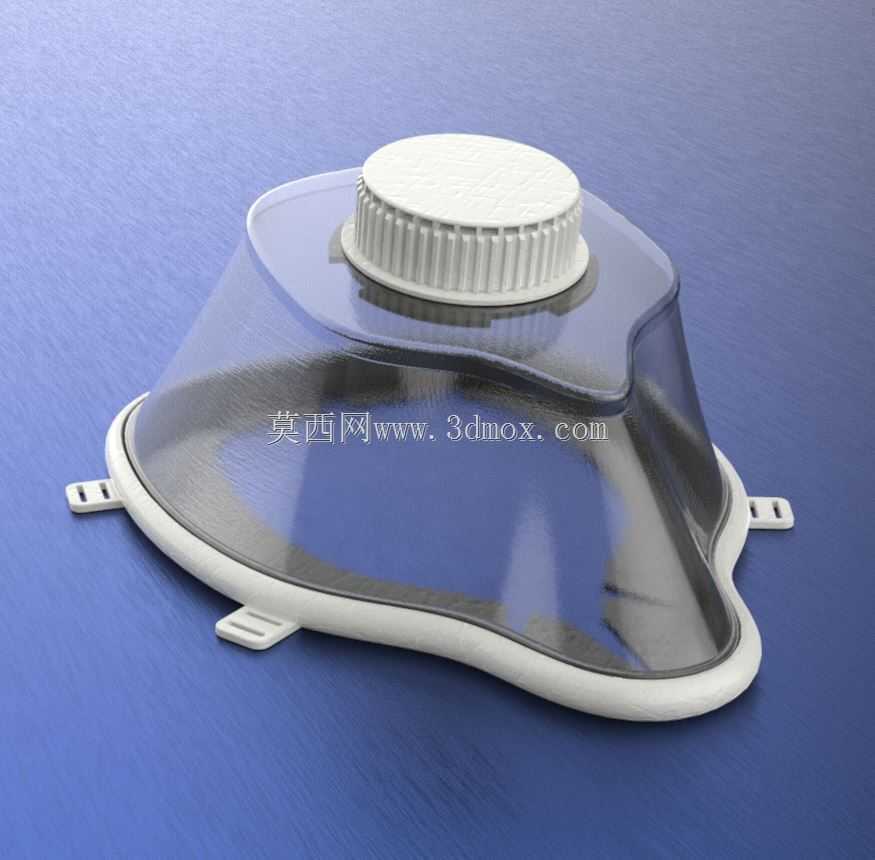

　　从功能特性来看，整套组件拆分了不同功能模块的材质与结构需求：与人脸面部直接接触的密封罩体采用柔性医用级材质，边缘做了贴合人脸轮廓的曲面弧度设计，能够适配不同脸型的鼻梁、颧骨、下颌区域的曲面落差，避免长期佩戴产生压疮的同时保证气路密封性能，不会出现漏气导致的通气压力不足问题。罩体主体的硬质支撑框架采用轻量化刚性结构，在框架边缘设置了多个带卡扣位的固定凸耳，用于连接头戴绑带，凸耳的位置经过力学优化，能够将绑带的束缚力均匀分散到罩体边缘，避免局部压力过大导致的罩体变形或面部压痛。

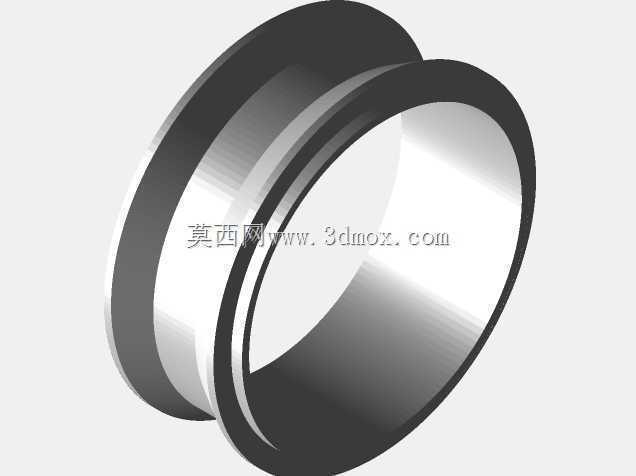

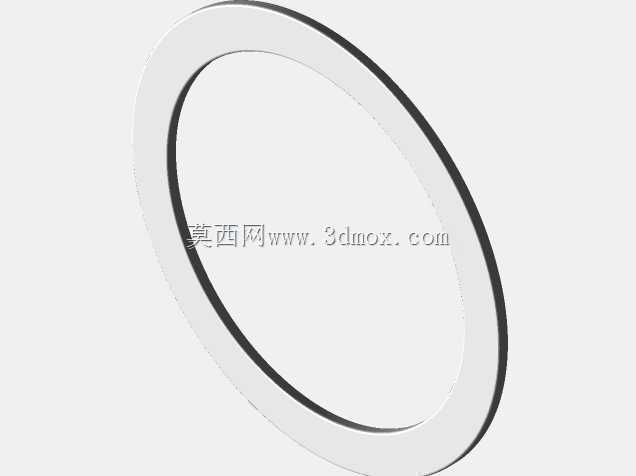

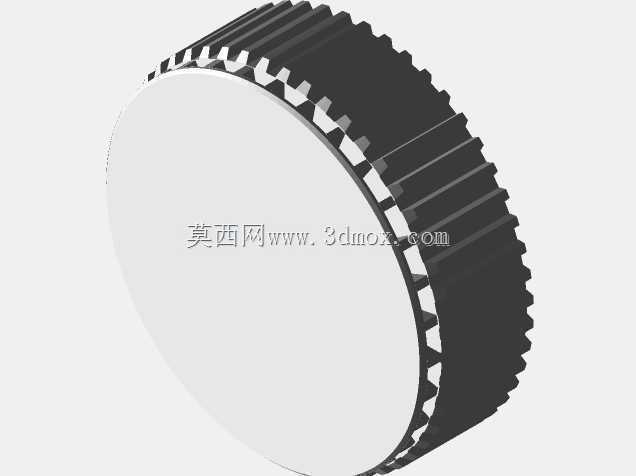

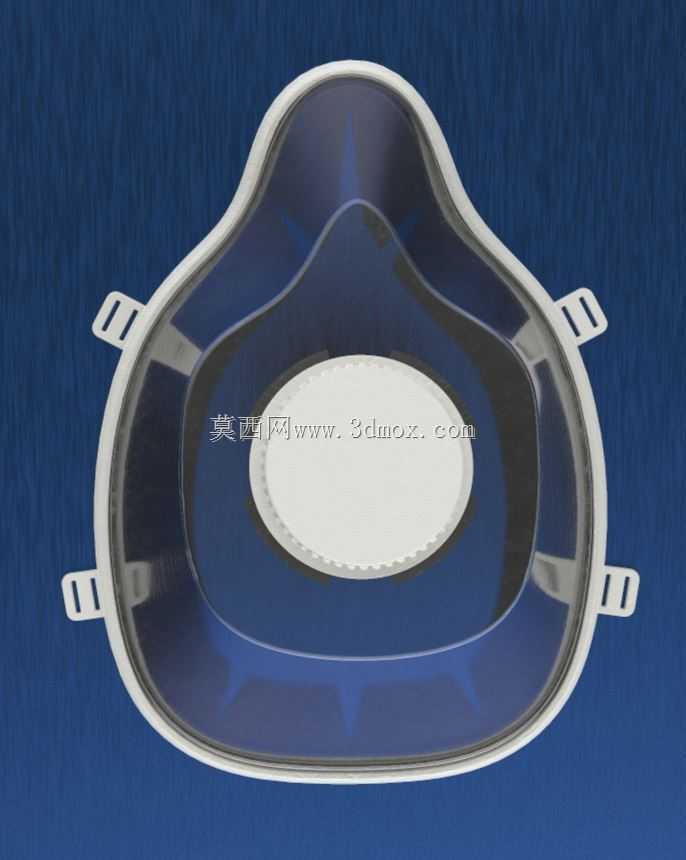

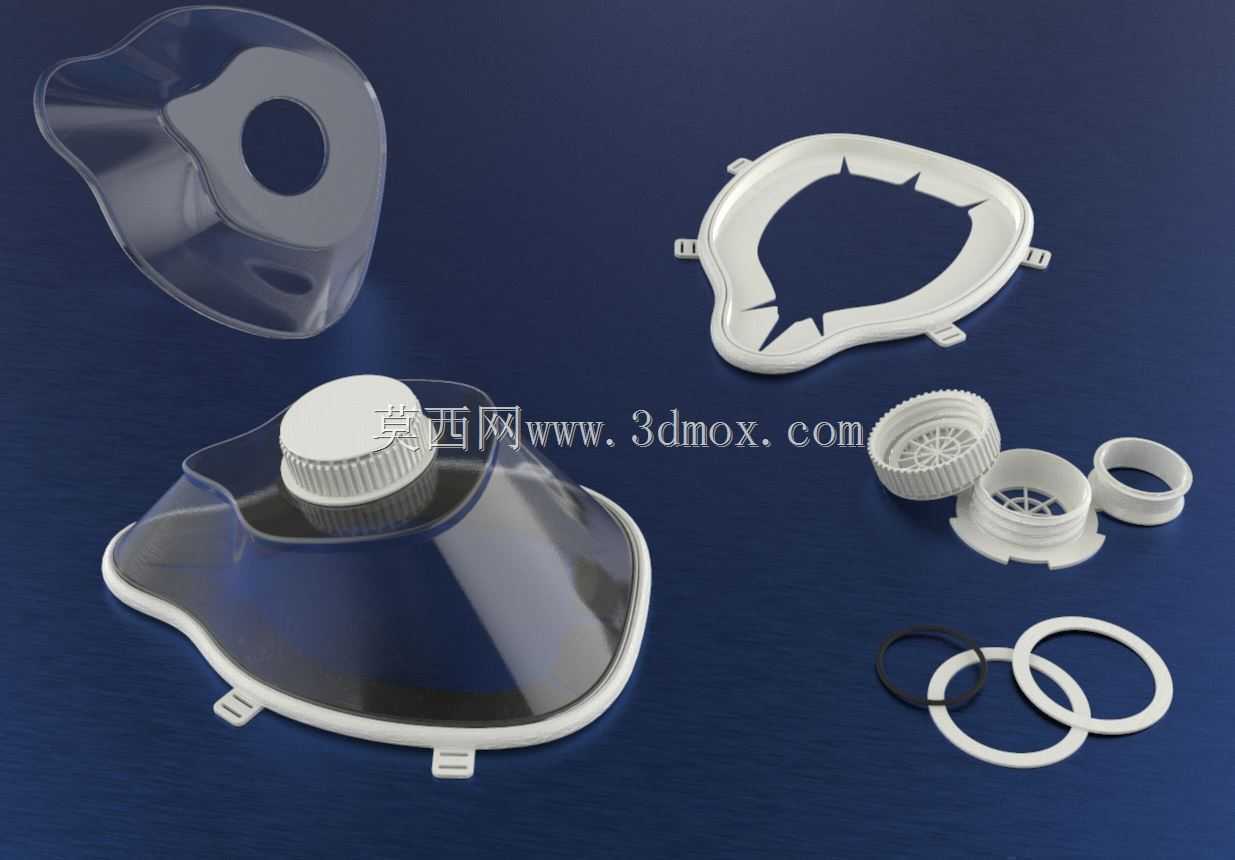

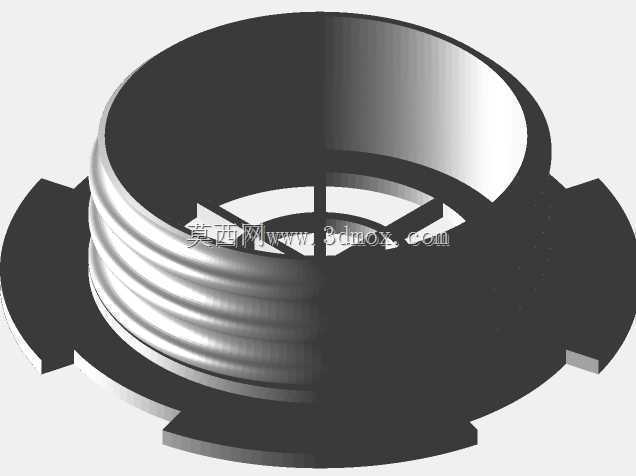

　　气流导通模块采用了分体式阀座设计，阀座与罩体主体通过卡扣结构快速连接，阀座内部集成了单向阀片安装位，能够实现吸气与呼气路径的单向导通，避免呼出废气重复吸入，同时阀座的接口尺寸匹配标准呼吸管路的通用口径，可直接适配市面上主流的呼吸管路、过滤器、湿化器等配套配件，无需额外转换接头。组件中配套的密封胶圈分别设置在阀座与罩体的连接位、阀座与管路的连接位，采用过盈配合的密封结构，在常规通气压力范围内不会出现气路泄漏。固定绑带连接环采用圆滑过渡的环形结构，边缘做了倒圆角处理，避免绑带长期拉扯出现磨损断裂。

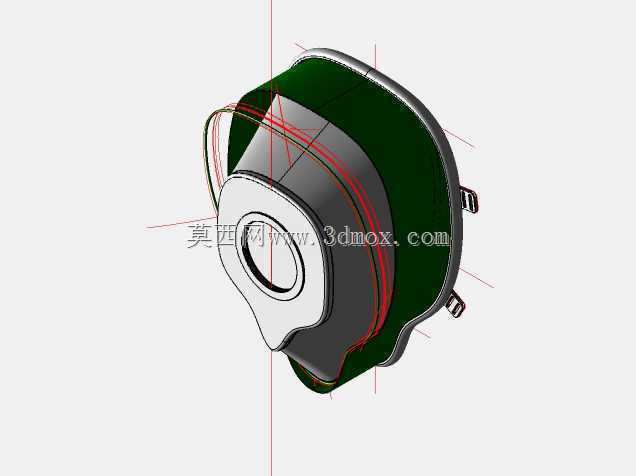

　　设计过程中首先通过人脸面部三维扫描数据建立了通用适配的面部曲面基准，将密封边缘的曲面公差控制在合理范围内，保证90%以上的成年人群面部都能实现有效贴合；罩体主体的壁厚做了差异化设计，与面部接触的柔性边缘壁厚控制在1.2mm-1.8mm区间，保证足够的形变适配能力，硬质支撑框架的壁厚控制在2mm-2.5mm区间，在保证结构强度的前提下尽可能降低整体重量，减少佩戴时的面部负重感。

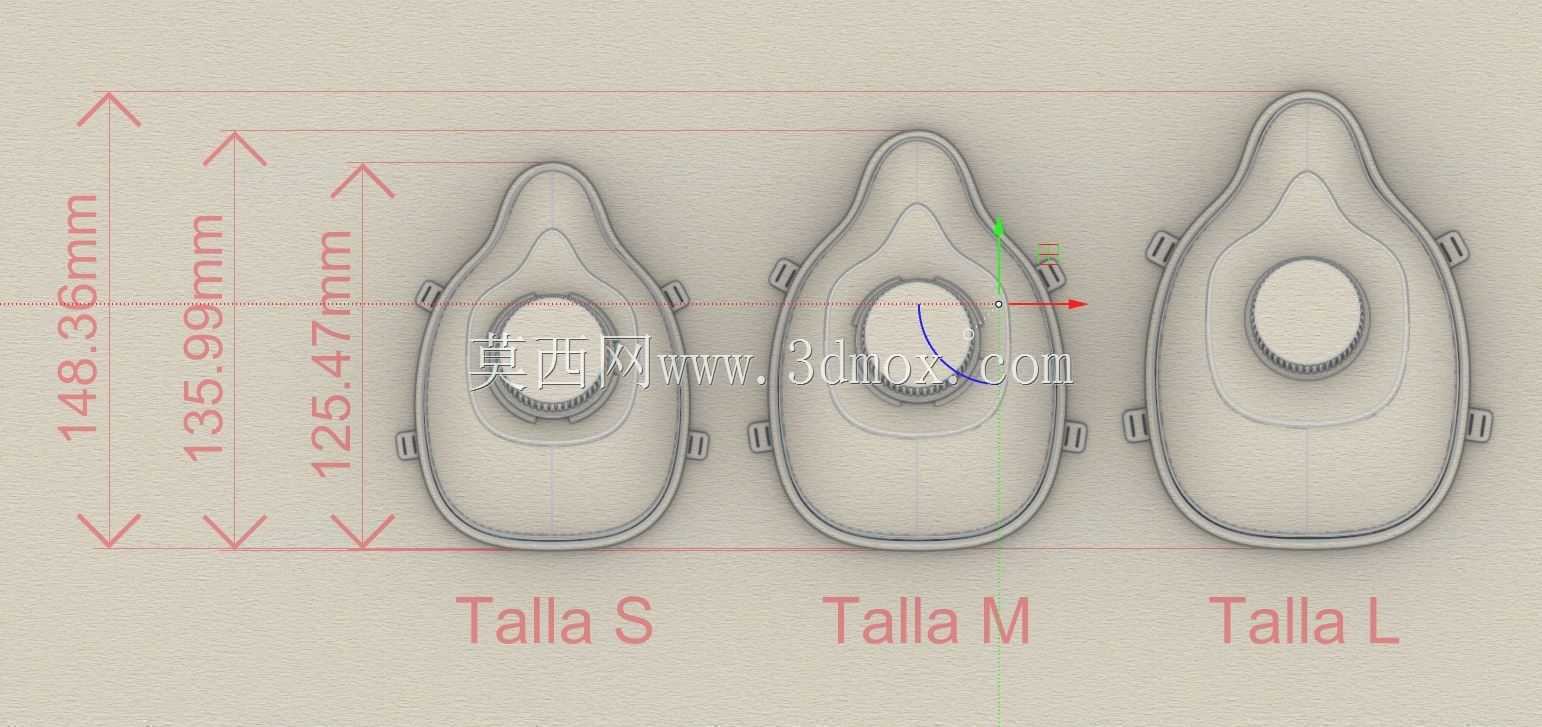

　　安装边界方面，整套组件组装完成后，整体轮廓尺寸适配成人面部覆盖范围，固定凸耳的安装孔位间距符合通用头戴绑带的尺寸规范，阀座接口的中心高度与罩体主体的相对位置经过优化，不会遮挡患者视线，也不会在患者平躺时对鼻部产生额外压迫。各部件之间的连接卡扣采用标准化快拆结构，无需专用工具即可完成组装与拆卸，方便临床使用后的清洁消毒作业，所有部件的边角都做了R0.5以上的圆角处理，不存在尖锐棱角，避免使用过程中划伤患者皮肤或划破配套防护用品。

　　在结构验证环节，重点针对密封性能做了专项优化，柔性罩体的材质选用了低致敏性的医用级柔性材料，经过表面亲肤处理，长期接触皮肤不会产生过敏反应，同时材料具备耐常规消毒试剂腐蚀的特性，可耐受酒精、含氯消毒剂的反复擦拭消毒不会出现材质变硬、开裂的问题。硬质支撑框架的材料选用了高抗冲的医用级硬质材料，在受到常规外力挤压时不会出现碎裂，能够承受15N以上的绑带拉力不会出现结构断裂。阀座内部的阀片安装位做了定位凸点设计，能够保证阀片安装位置准确，不会出现阀片偏移导致的气路反流问题，阀片的开启压力设置在符合临床要求的区间，吸气时阀片顺畅开启保证气路通畅，呼气时阀片及时闭合避免废气回流。
