12V串口智能总线伺服电机结构设计

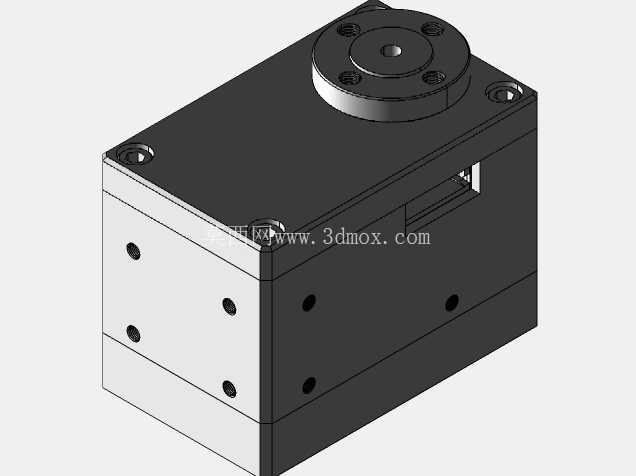

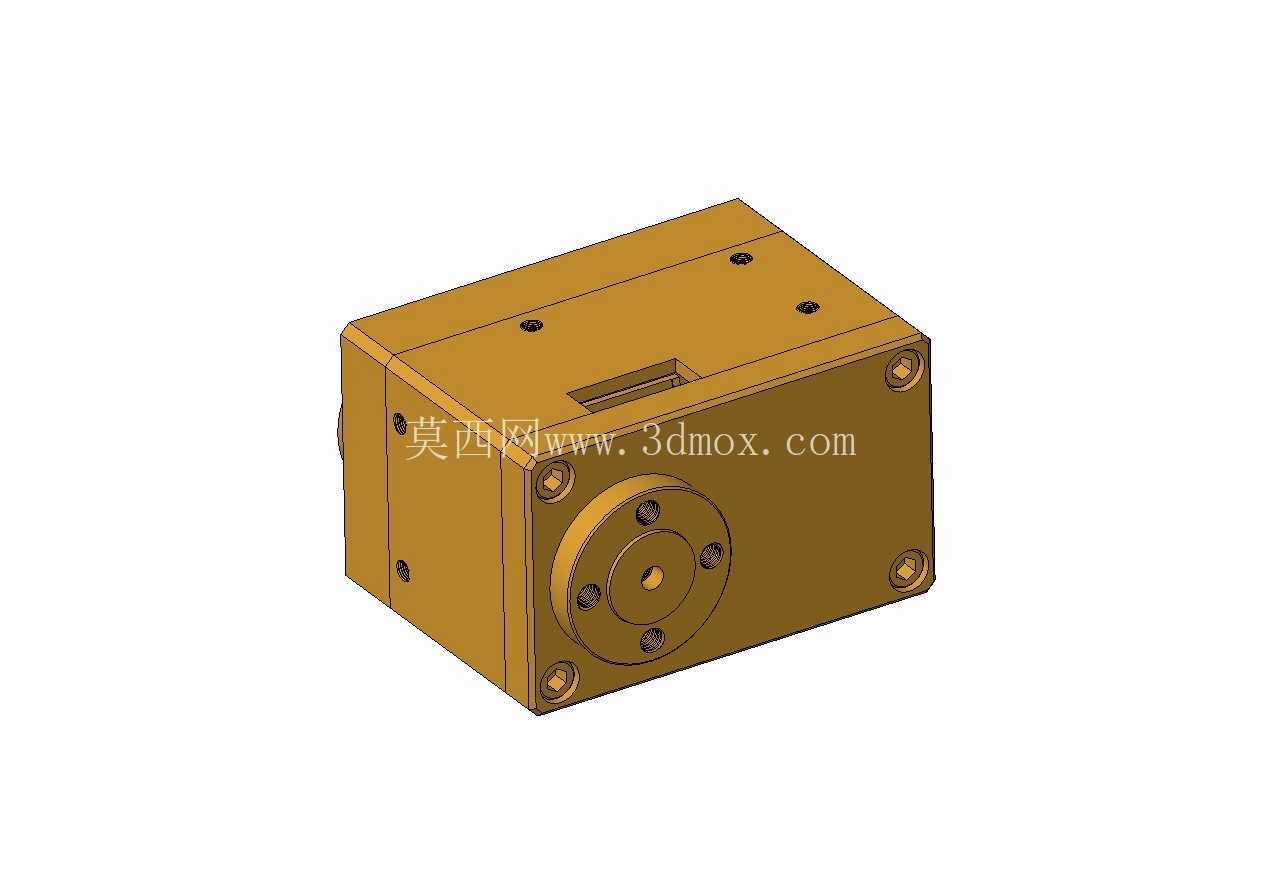

　　在工业自动化产线改造、协作机器人关节驱动、小型智能装备执行端选型过程中，这类集成化总线伺服的结构方案往往能大幅降低整机布线与调试复杂度，不同于传统分体式伺服需要单独搭配驱动器、编码器接线的方案，这款一体化结构的伺服单元将驱动控制、传感检测、动力输出全部整合在单一壳体内，适配紧凑安装空间的设备布局需求。从结构设计逻辑来看，外壳采用全铝合金铣削加工成型，兼顾壳体强度与散热效率，无刷电机本体内嵌于壳体中段，动力输出端搭配钢制齿轮箱做减速增扭，输出端法兰采用标准圆形安装位，端面预留均匀分布的螺纹安装孔，可直接对接负载转盘、机械臂关节、自动化风门等执行部件，侧面预留的总线接口可直接串入设备控制网络，无需额外布置脉冲信号线，多台设备组网时仅需串联总线即可完成所有轴的控制接线，大幅减少设备内部的线束用量。

　　实际工况应用中，这类伺服可覆盖0-360度任意角度位置控制，也支持多圈连续运行模式，堵转扭矩输出可达40kg·cm，足够驱动小型工装夹具翻转、AGV辅助转向机构、教学机器人关节、工业检测设备的探头位姿调整等场景，内置的12位高精度磁码传感器可实时反馈输出轴位置，避免传统电位器检测的磨损漂移问题，控制板集成的参数采集回路可实时回传电机运行时的位置、转速、端电压、绕组电流、壳体温度、负载扭矩等状态数据，设备主控端可基于这些数据做过载保护、过流截断、异常负载预警，避免设备卡滞时烧毁电机或损坏传动结构。

　　从安装边界尺寸来看，整体采用方正的块式壳体结构，壳体侧面与底面均预留了安装固定孔位，既可以从底面锁付固定在设备安装基板上，也可以通过侧面孔位做侧装固定，输出轴法兰突出壳体上表面一定高度，安装时需要预留法兰转动的安全间隙，避免周边结构件与转动法兰发生运动干涉，齿轮箱内部采用钢质齿轮啮合传动，相比塑料齿轮结构可承受更大的瞬时冲击负载，适配频繁正反转、启停的工况需求，外接不锈钢主舵臂的连接结构可兼容不同规格的负载转接件，无需额外定制转接法兰即可快速完成负载对接。

　　在结构细节处理上，壳体拼接处采用止口定位设计，既可以保证装配时的同轴度，也能提升壳体的密封防护能力，避免车间环境内的粉尘、切削液溅入内部影响电路与传动结构寿命，无刷电机的定子与壳体之间涂覆导热硅脂，将绕组运行产生的热量快速传导到铝合金外壳上散出，长时间持续带载运行时也能将壳体温度控制在合理区间，避免高温退磁影响电机输出性能。设计阶段针对不同安装场景做了适配优化，不管是水平安装输出轴朝上、还是侧装输出轴水平朝向，内部齿轮箱的润滑结构都能保证啮合面的润滑脂均匀覆盖，不会因为安装方向变化导致润滑脂流失加剧齿轮磨损，总线控制的协议内置了一键设置中点、加减速曲线自定义、启停缓动等功能参数，调试时无需反复发送脉冲指令校准零位，直接通过总线指令即可完成参数配置，大幅缩短设备的现场调试周期。这类集成伺服的结构方案解决了传统小型伺服驱动分散、接线复杂、防护能力不足的痛点，对于结构紧凑、控制轴数多的小型智能设备来说，可有效压缩设备内部的安装空间占用，降低整机的结构设计复杂度，同时内置的多重状态反馈功能也方便设备做 predictive maintenance（预测性维护），提前识别传动卡滞、负载异常等故障隐患，减少设备非计划停机的时间。
