HS755四分之一比例舵机伺服执行结构

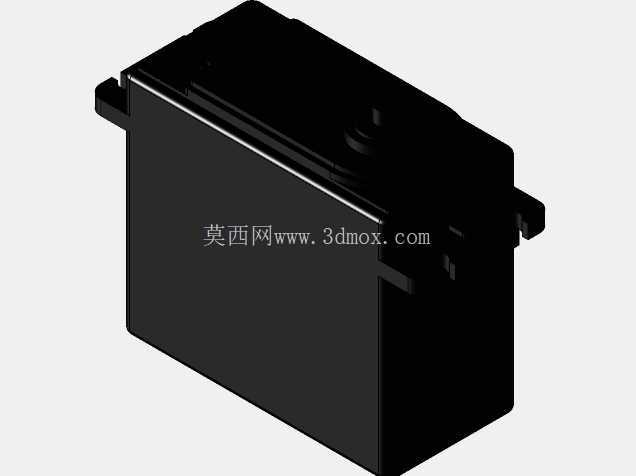

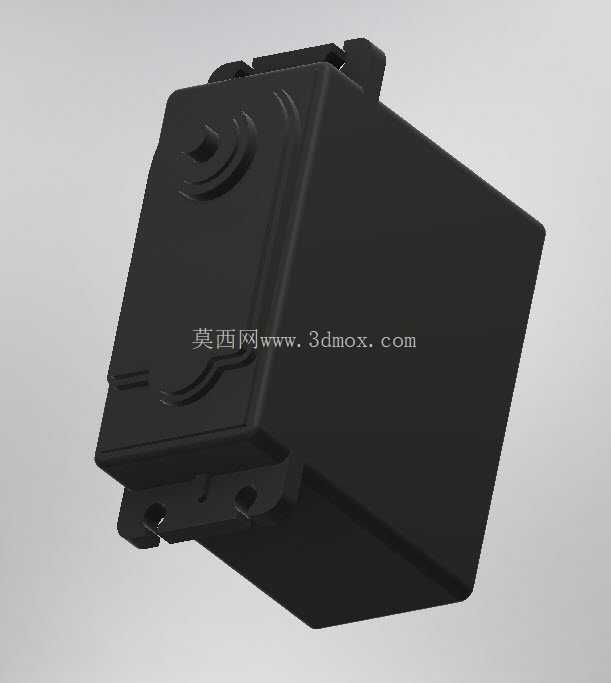

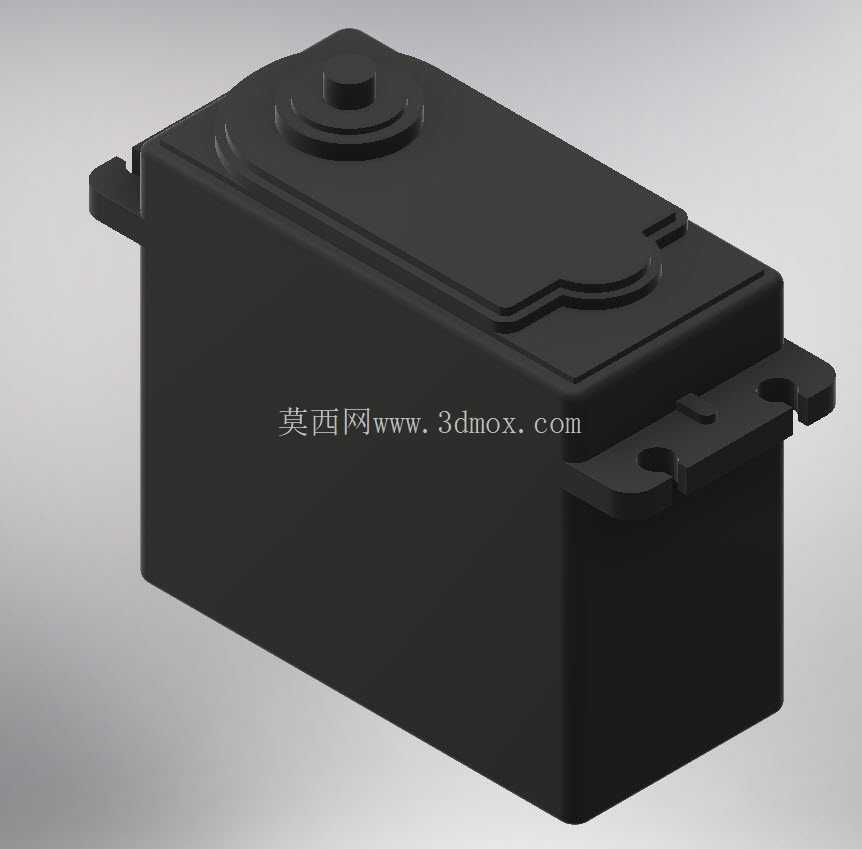

在航模、车模等比例遥控设备的执行端选型中，这类1/4比例的伺服执行结构是非常常见的动力输出部件，很多刚接触小型运动控制结构的工程师容易把它和工业伺服电机混淆，实际上这类舵机结构的集成度更高，不需要额外搭配驱动器、编码器，只需要给定PWM控制信号就能输出指定角度的扭矩，在小负载、角度闭环的场景下适配性极强。从结构设计来看，这款HS755对应的伺服外壳采用一体化硬质塑壳结构，顶部的输出轴端做了多层阶梯凸台设计，一方面是给内部减速齿轮组留出足够的安装空间，另一方面凸台结构可以强化轴端的结构强度，避免输出轴受径向力时出现壳体开裂的问题。壳体两侧延伸出带安装孔的固定耳，安装孔的位置、孔径都是按照行业通用的标准舵机安装尺寸设计的，在做模型机架、小型自动化执行工位设计的时候，可以直接套用对应的安装孔位，不需要额外做转接件，固定耳和主体壳体之间做了圆弧过渡，减少注塑成型时的应力集中问题，也能避免安装锁紧时固定耳断裂。

从实际应用场景来说，这类伺服结构除了常见的遥控模型转向、舵面控制之外，在小型桌面自动化设备里也经常用到，比如小型物料分拣机构的拨杆驱动、简易云台的角度调整、教学实验平台的执行端，它的输出角度范围一般在0-180度之间，内部集成了位置反馈电位器和减速齿轮组，控制逻辑简单，不需要复杂的参数调试，对于负载在几公斤力厘米级别的角度控制场景，选型成本远低于工业级伺服系统。设计这款三维结构的时候，需要重点关注几个安装边界：首先是输出轴的中心高度，这个尺寸直接决定了配套摇臂的安装位置，如果机架上的避让空间不足，很容易出现摇臂转动时和周边结构干涉的问题；其次是两侧固定耳的安装孔间距，这个尺寸是行业通用的标准尺寸，建模时要严格控制公差，否则批量装配时会出现孔位对不齐的问题；另外壳体底部的平面度也需要注意，安装时如果贴合面不平整，锁紧螺丝后会导致壳体变形，卡滞内部的齿轮组，直接影响输出扭矩和使用寿命。

从内部结构的设计思路来看，这类舵机的外壳分为上下两部分，通过卡扣或者小螺丝固定，建模时要预留出内部直流电机、减速齿轮组、控制电路板的安装空间，顶部输出轴的位置要预留轴承安装位，减少轴转动时的径向窜动。外壳表面的加强筋设计不是随意布置的，沿着壳体边缘的凸起筋条一方面是提升壳体的整体刚性，另一方面是在注塑成型时控制塑料的流动方向，减少壳体的翘曲变形。输出轴顶部的齿形结构是标准的舵机花键，配套的金属摇臂、塑料摇臂都是通用规格，建模时花键的齿距、齿数要符合通用标准，否则用户后续更换配件会出现适配问题。很多新手建模时容易忽略出线口的位置，这款舵机的出线口设置在壳体尾部，建模时要留出足够的走线空间，同时要考虑出线处的应力释放结构，避免线材反复弯折后出现内部线芯断裂的问题。

在做设备选型匹配的时候，不能只看标称的扭矩参数，还要结合安装空间来判断，这款伺服的整体外形是方正的长方体结构，在狭窄空间内布置时，要计算转动时摇臂的运动包络，同时要预留出接线的弯折空间，避免线材被其他结构件挤压。和金属外壳的舵机相比，这款塑壳结构的重量更轻，对于对重量敏感的航模场景来说更有优势，塑壳的绝缘性能也更好，在靠近电路板安装的时候不需要额外做绝缘处理。壳体侧面的分型线位置设计在壳体中部分模位置，建模时要注意分型面的平整度，避免合模时出现错位飞边，影响外观和装配精度。
