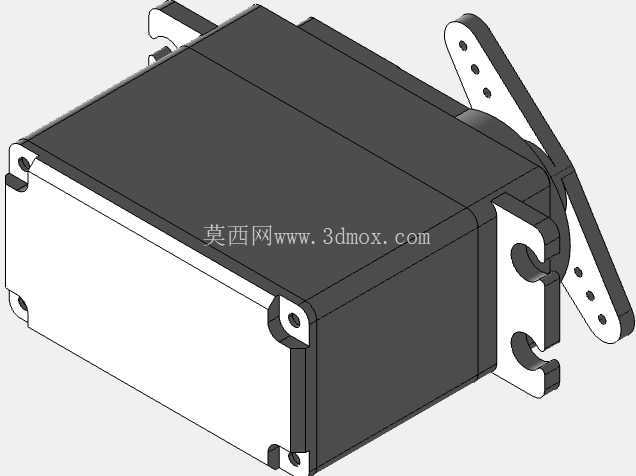

HITEC HS-311小型舵机结构三维建模

在航模、小型机器人关节、遥控车船转向机构、自动化教具执行端这类需要精准角度控制的小扭矩传动场景里，这类标准尺寸模拟舵机是应用频次极高的执行元件，本次建模还原的HITEC HS-311舵机，是入门级舵机里保有量极大的一款，很多做小型运动机构开发的工程师，在做结构适配时都会优先参考这类通用舵机的安装边界，避免后续装配件出现干涉问题。

从实际使用的角度看，这类舵机的核心功能是接收PWM控制信号，将电信号转化为输出轴的定角度转动，区别于连续旋转的动力电机，它的转动范围通常在0-180度区间内，能通过占空比信号精准锁定输出角度，在不需要大扭矩、不需要整周旋转的点位控制场景里，比搭配减速箱的步进电机结构更紧凑，接线与控制逻辑也更简单，不需要复杂的驱动电路，很适合集成在空间受限的小型设备里。

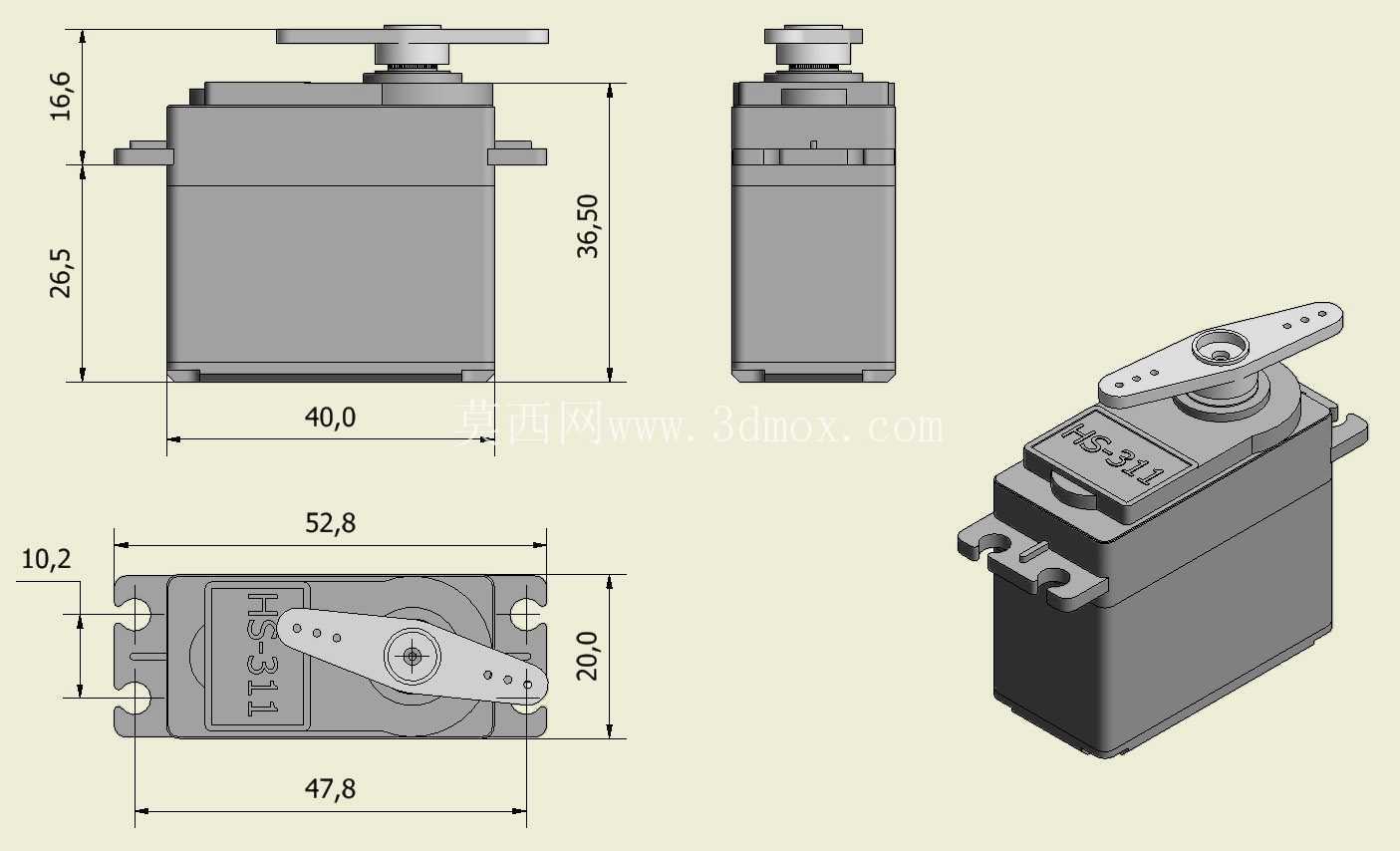

建模过程中首先要锚定的就是安装边界尺寸，这也是结构选型时最核心的参考依据：舵机主体的长宽尺寸为40.0mm×20.0mm，不含输出摇臂的主体高度为36.50mm，输出轴顶端到主体底部的总高度为43.1mm，底部安装耳的总跨度为52.8mm，两个安装孔的中心距为47.8mm，安装孔位的侧边距为10.2mm，这些尺寸直接决定了安装位的开孔位置、避让空间的预留大小，很多新手做结构设计时容易忽略输出摇臂的转动空间，实际装配时才发现摇臂转动时会碰到周边结构件，所以建模时特意把配套的一字型摇臂也做了还原，摇臂长度方向的转动扫掠区域也做了参考标注，方便设计时提前预留转动间隙。

设计思路上完全还原实装的结构逻辑：主体外壳采用上下扣合的注塑结构，侧边预留的定位凸台是为了装配时快速对齐上下壳，输出轴位置采用金属嵌件的结构逻辑，避免塑料轴承受反复转动的扭矩出现磨损松旷，底部的安装耳做了加厚处理，对应安装孔的位置做了沉台设计，方便螺丝锁紧时螺丝头不会突出外壳表面，不会额外增加安装所需的空间。顶部的输出轴采用齿盘结构，和不同规格的摇臂通过花键啮合，保证转动时不会出现滑齿，不同长度的摇臂可以适配不同的推拉行程需求，这也是这类通用舵机适配性强的原因之一。

从应用场景的适配性来看，这款舵机的3kg级扭矩刚好能满足航模副翼控制、小型机器人关节转动、智能门锁锁舌驱动、自动化演示装置的点位动作这类需求，它的尺寸属于标准舵机的通用尺寸，和市面上绝大多数同规格舵机的安装孔位完全兼容，做设备开发时如果后续需要更换更大扭矩的同尺寸舵机，不需要重新修改安装结构，能大幅缩短结构迭代的周期。建模时也特意保留了外壳表面的标识位、侧边的出线槽位置这些细节，做整机装配仿真的时候，能直观检查出线位置会不会和周边结构产生干涉，避免实际打样后出现走线空间不足的问题。

很多做小型自动化装置开发的工程师，在选型阶段最容易忽略的就是舵机输出轴的中心高度，这款舵机的输出轴中心距离安装底面的高度为26.5mm，输出轴顶端高出主体上表面16.6mm，这个尺寸直接决定了和它连接的传动摇臂的安装高度，如果中心高度不匹配，传动时会出现别劲的问题，轻则增大转动阻力导致舵机负载过大发热，重则会出现舵机扫齿、结构件卡滞的故障，所以在建模时这些关键的装配尺寸都做了精准还原，能直接用于装配干涉检查、安装位的结构设计，不需要再反复核对实物尺寸。

另外从结构可靠性的角度，这类舵机的内部是直流电机搭配多级尼龙减速齿轮，外壳的加强筋位置、输出轴的轴承位尺寸都在建模时做了对应还原，做结构仿真时可以直接参考外壳的壁厚、加强筋分布来评估安装时的锁紧力上限，避免安装时螺丝锁得过紧导致塑料外壳变形，压迫内部齿轮组导致转动卡滞。对于做教学演示装置、学生科创项目结构设计的从业者来说，这个精准的三维模型能直接导入装配体，快速完成舵机部分的结构适配，不用自己花时间测绘实物尺寸，能大幅提升结构设计的效率。
