集成式闭环NEMA17步进电机结构

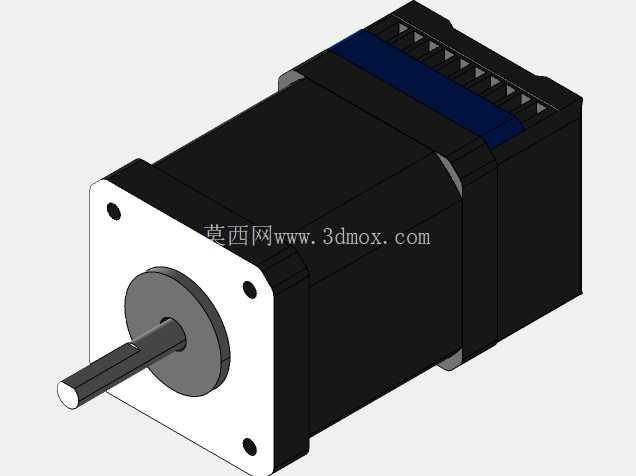

　　在桌面级自动化设备、小型数控进给轴、实验室精密传动平台这类对安装空间有严苛要求的场景里，传统分体式步进驱动加电机的组合往往需要额外预留驱动器安装位、布线槽，还得考虑编码器外接的走线防护，很容易挤占设备内部的有效布局空间，这款集成式NEMA17规格闭环步进结构，就是针对这类紧凑安装需求做的一体化设计。从结构布局来看，它把驱动控制电路、位置反馈编码器全部整合在电机尾部的腔体内，前端输出轴沿用NEMA17标准的安装法兰接口，安装孔位的中心距、轴伸直径、轴端的配合公差都完全匹配通用42系列步进电机的安装边界，设备做迭代升级的时候，不需要重新加工安装板，直接替换原有开环步进电机就能实现闭环控制的升级，大幅降低改型的结构设计工作量。

　　实际使用场景里，这类集成闭环步进常被用在小型3D打印机的进给轴、桌面贴片机的位移驱动、小型点胶设备的Z轴升降、实验室自动进样器的传动单元上，它自带的14位编码器可以实时反馈转子的实际位置，驱动电路直接根据位置偏差做电流补偿，不会出现开环步进常见的丢步问题，在20-36VDC的供电区间里，能输出0.6Nm的持续保持扭矩，足够覆盖大多数小型精密传动的负载需求。设计思路上，尾部的驱动腔体做了阶梯式的散热结构，黑色的壳体表面做了细微的散热筋纹理，不需要额外加装散热风扇就能满足持续运行的散热需求，输出端的法兰采用白色的工程绝缘材质，既可以阻断电机本体和设备安装板之间的漏电流，也能在安装定位的时候起到一定的形变缓冲，避免硬金属面直接贴合带来的安装应力。

　　安装边界方面，法兰安装面的四个固定孔呈正方形分布，和标准42步进电机的安装尺寸完全兼容，轴伸端的长度、直径公差符合通用步进电机的输出轴规范，可以直接搭配市面上现成的联轴器、同步带轮使用，不需要额外定制传动连接件。尾部的接线端子采用侧插式的排针布局，接线方向和电机轴线平行，不会在电机尾部额外突出过多的接线空间，进一步压缩了轴向的安装尺寸，对于内部空间紧张的小型设备来说，这种布局能让走线更规整，也能避免线材弯折过度导致的接触不良问题。

　　和传统分体式方案比，这种一体化结构把驱动和电机之间的动力线、编码器信号线全部内置在壳体内部，省去了外部接线的环节，既减少了现场接线的出错概率，也避免了外部信号干扰带来的运行抖动问题，在有一定电磁干扰的工业现场环境里，内置走线的屏蔽效果也比外部飞线要可靠很多。结构建模的时候，要特别注意尾部驱动腔体和电机定子部分的配合公差，两者的同轴度会直接影响后端编码器的读码精度，安装止口的配合间隙要控制在合理范围，既不能过紧导致装配困难，也不能过松带来运行时的偏心振动。输出轴的轴承位要做对应的公差配合设计，保证轴伸端的径向跳动控制在精密传动允许的范围内，前端的密封结构要能阻挡日常使用环境里的粉尘进入轴承腔，延长电机的连续运行寿命。
