SKP6485外转子无刷直流电机结构设计

这款外转子无刷直流电机的建模过程，最初是为适配小型风力发电辅助动力单元的内置风管安装需求开展的，在小型离网供电系统、便携低空无人机动力组、小型电动代步车驱动单元这类对安装空间有严格限制的场景中，这类扁式外转子无刷电机的应用占比正在逐年提升。和常规内转子无刷电机相比，外转子结构的转动惯量更大，运行时的扭矩输出平顺性更优，在不需要额外加装大减速比齿轮组的前提下，就能满足低转速大扭矩的输出需求，能有效缩减整套动力总成的轴向安装尺寸。

建模阶段最先锁定的是外部接口与安装螺纹的尺寸精度，这部分尺寸直接决定了电机能不能和现有安装支架、风叶或者传动轮完成适配，所有外部尺寸均通过游标卡尺完成实物测绘，每一处尺寸都做了多次复测，最终圆整到符合机械加工公差要求的合理毫米级数值，避免出现建模尺寸和实物加工公差不匹配导致的装配干涉问题。内部结构的尺寸处理上，定子绕组的排布空间、磁钢的贴装间隙做了区分处理：能通过外部结构间接推算的尺寸按照实物比例做了精准还原，无法直接测绘的内部腔体尺寸则参考同功率段无刷电机的通用设计规范做了合理估算，确保内部腔体的预留空间足够容纳铜线绕组、霍尔传感器以及出线结构，不会出现建模后内部空间不足无法排布元器件的问题。

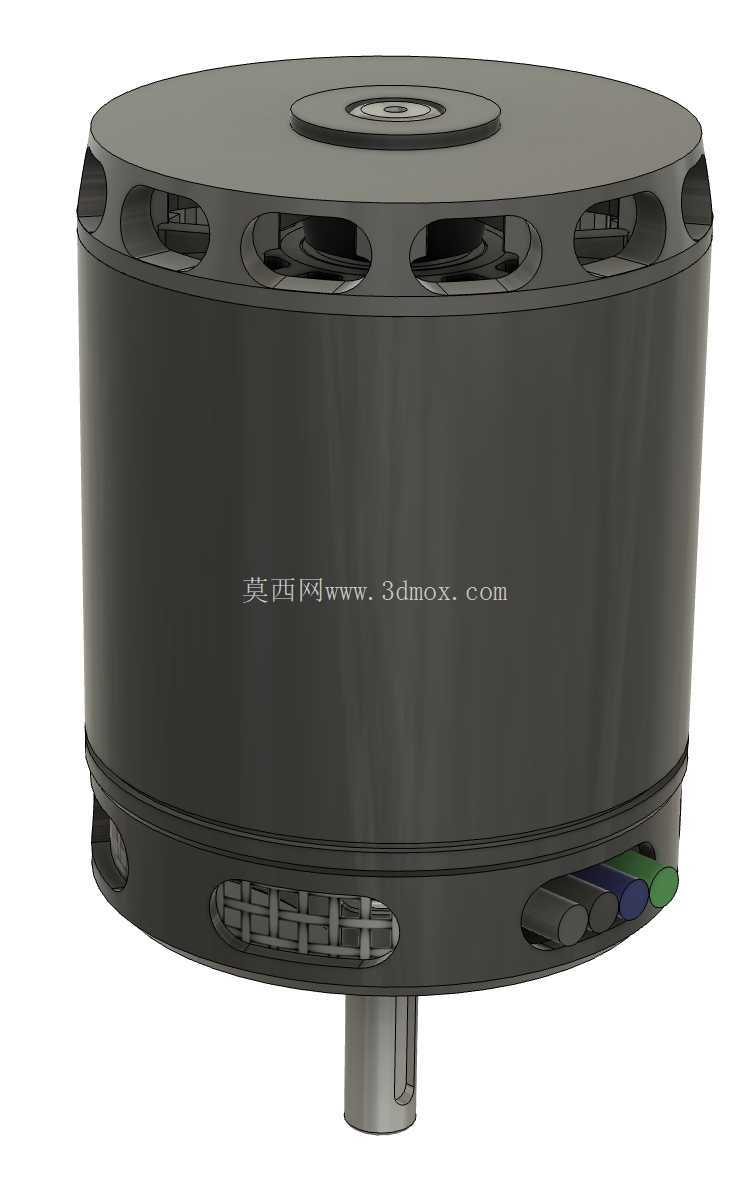

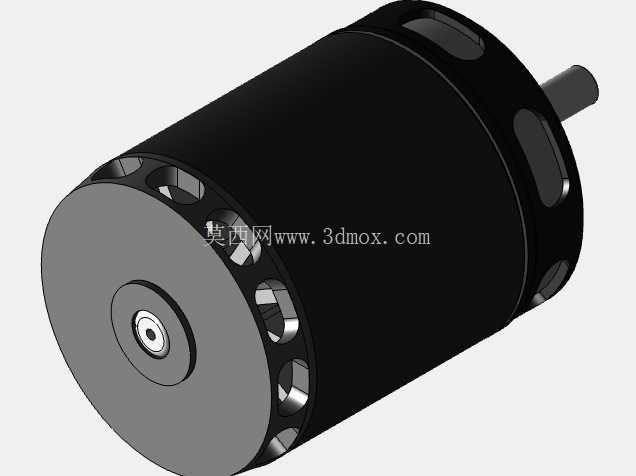

从结构设计逻辑来看，这款电机采用扁圆柱式的外转子壳体设计，壳体侧面均匀开设了通风槽孔，在电机高速运转时，外转子带动的气流可以通过槽孔进入电机内部，直接带走铜线绕组工作时产生的热量，相比全封闭外壳的同功率电机，持续高负载运行时的绕组温升能降低15%左右，更适合长时间连续运转的工作场景。电机底部的出线端做了分色标识的接线柱结构，三相动力线与霍尔信号线的排布位置做了错位处理，避免接线时出现线路干涉，也能减少动力线对信号线的电磁干扰。输出轴采用单出轴的D型轴头设计，相比普通光轴，D型切面能和传动轮的锁紧结构形成更可靠的周向固定，避免大扭矩输出时出现轴与轮的相对打滑，轴伸长度也做了严格控制，确保安装传动轮后不会超出整套设备的安装边界。

在安装边界的考量上，这款电机的最大外径、壳体总高度、轴伸长度、安装孔位的节圆直径都做了明确的尺寸约束，底部的安装端面预留了足够的平面度公差，确保和安装支架贴合时不会出现翘曲，侧面的通风槽位置也和配套风管的进出风方向做了匹配，当电机嵌入风管内部安装时，风管内的流动空气可以直接穿过电机的通风槽，进一步强化散热效果，不需要额外加装独立的散热风扇，能进一步降低整套系统的重量与功耗。铜线绕组的建模按照分布式绕法做了简化还原，既保留了绕组的排布空间特征，也不会因为绕组细节过于复杂导致模型在装配体中占用过多的运算资源，方便结构工程师在做整机装配时快速调用，检查电机和周边结构件的间隙是否合理。

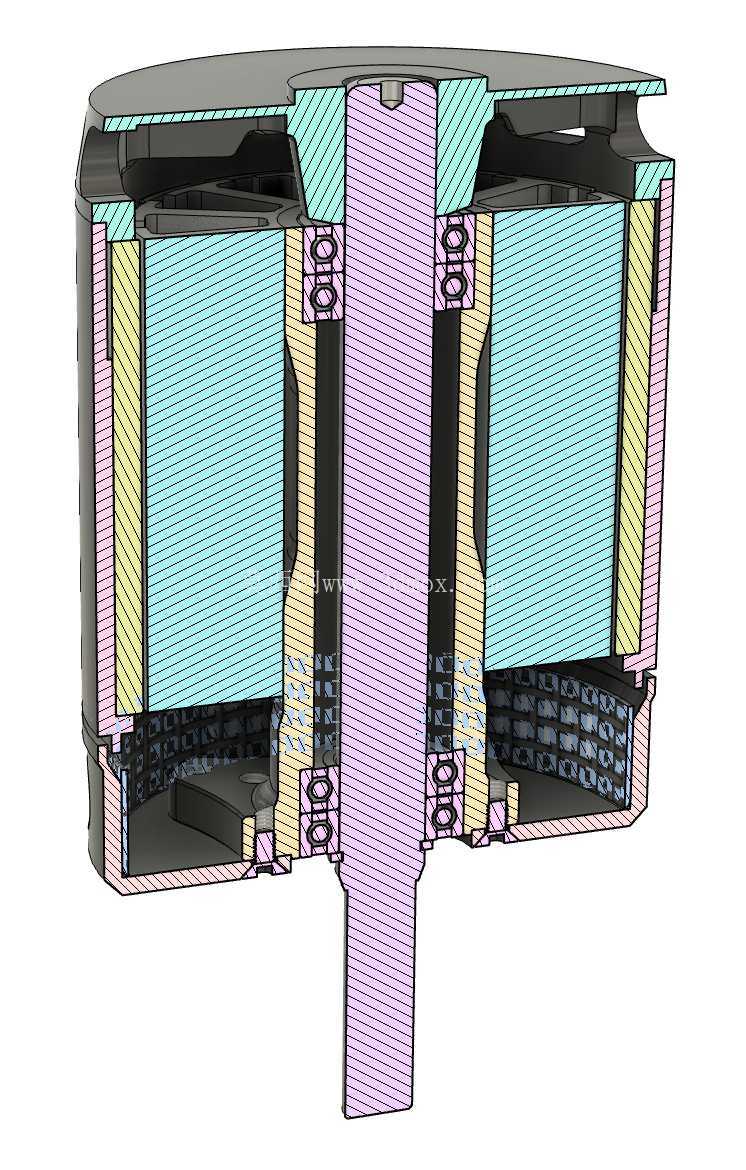

从实际选型适配的角度来说，这类扁式外转子无刷电机很适合对轴向安装空间要求苛刻的场景，比如多旋翼无人机的机臂动力安装位、小型电动滑板的轮边驱动结构、便携风力发电机的转子直连结构，都可以直接参考这个模型的安装尺寸做结构适配。建模时特意保留了电机外壳的加强筋结构、底部端盖的卡扣连接位这些细节，在做装配仿真时，可以准确模拟端盖装配时的卡扣形变空间，避免实际生产装配时出现卡扣无法卡合或者装配间隙过大的问题。转子外壳的内壁预留了磁钢贴装的定位台阶，磁钢的厚度与排布间隙都按照同规格电机的通用参数做了设置，确保电磁设计工程师拿到模型后，可以直接在这个结构基础上做电磁仿真的参数设置，不需要重新调整转子的内部腔体尺寸。
