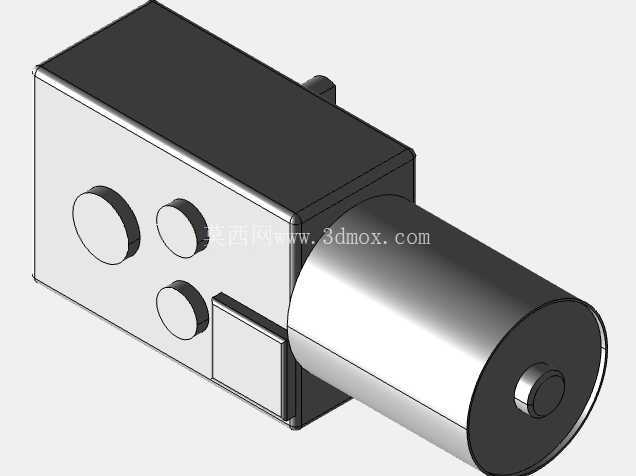

12V30转L型直角减速直流电机结构

做小型自动化设备选型的时候，很多人会忽略安装空间的转角限制，直列式减速电机往往会在紧凑安装位里伸出过长的轴向尺寸，挤占周边传感器、走线槽的布置空间，这款L型布局的减速直流电机，就是针对这类直角安装场景做的结构设计。从实际应用场景来看，这类电机常被用在小型智能柜的锁止驱动、桌面级小型传送带的动力输入、自动售货机的货道推送机构、家用小型智能设备的转动执行端，还有一些教学实验平台的小负载传动工位，这些场景普遍供电为12V低压直流，不需要太大的输出扭矩，但对安装空间的占用、输出转速的稳定性有明确要求，30Rpm的输出转速刚好匹配这类低转速大减速比的小负载传动需求，不会因为转速过快导致机构冲击，也不会因为转速过慢拖慢设备动作节拍。

从结构设计思路来看，这款电机采用涡轮蜗杆配合直齿轮的二级减速布局，电机本体横向布置，减速箱做成立式直角结构，输出轴方向和电机转子轴向呈90度垂直，这样的布局能把原本沿电机轴向延伸的长度，拆分到两个垂直方向，在安装面的投影更接近方形，适配那些安装面长宽尺寸接近、没有多余轴向伸出空间的工位。设计的时候特意把减速箱的安装固定孔做在箱体的三个相邻面上，用户可以根据实际安装方向选择对应的固定孔位，不需要额外做转接支架，减少装配环节的零件数量。电机本体和减速箱的连接位做了止口定位，装配的时候能保证电机转子轴和减速箱输入轴的同轴度，避免因为装配偏心导致的齿轮啮合噪音、额外磨损问题。

从外形尺寸和安装边界来看，减速箱部分的方形外壳边长控制在小尺寸区间，电机本体的圆柱外径和减速箱的侧面宽度匹配，不会出现局部突出的结构，整个电机的最大外轮廓没有多余的凸起结构，安装的时候预留的安全间隙只需要按照外轮廓单边留1mm的装配公差即可，输出轴的轴径做了标准的小尺寸圆轴设计，带扁位定位，安装同步轮、摇臂、联轴器的时候不需要额外做轴加工，直接用顶丝固定就能传递扭矩。接线端的位置设在减速箱和电机连接的侧面，不会和输出轴、安装固定面产生干涉，走线的时候可以顺着安装面的侧边布置线材，避免线材被转动部件剐蹭。

从功能特性来看，12V的供电电压适配常见的小型开关电源、锂电池供电场景，不需要额外做升压降压电路，30Rpm的额定输出转速经过减速箱的扭矩放大，足够驱动几公斤级的直线推送或者圆周转动负载，L型的结构在安装的时候可以把电机本体藏在安装板的侧面，只让输出轴穿过安装板连接负载，大幅降低整个机构的厚度尺寸。齿轮部分采用金属和非金属搭配的材质组合，高速级用非金属齿轮降低运行噪音，低速级用金属齿轮承受输出扭矩，兼顾静音效果和负载能力，箱体的拼接缝做了错位止口设计，日常使用环境下的灰尘、少量溅水不会轻易进入箱体内部，不需要额外做密封防护结构就能满足普通民用、工业辅助工位的使用要求。很多做小型非标设备的工程师在选型时，经常会遇到安装空间局促、直列电机装不下的问题，这种直角布局的减速电机刚好填补了这个需求空缺，不需要额外设计转角传动机构，直接把电机固定在安装位就能完成动力的直角转向输出，减少了传动环节的零件数量，也降低了整个机构的装配复杂度和后期维护成本。在做三维建模的时候，这个模型的所有安装孔位、轴伸尺寸、外轮廓边界都和实物保持一致，导入装配体之后可以直接用来做干涉检查，确认安装空间是否足够，输出轴和负载的连接位是否匹配，不需要反复测量实物尺寸调整模型，能大幅缩短结构设计阶段的选型验证时间。
