15kW法兰安装式AIR160S4三相异步电机结构

　　在工业传动系统的动力源选型环节，15kW功率段的电机一直是中小负载设备的核心配置，这款AIR160S4规格的电机三维结构，完整还原了B5法兰安装式异步电机的全部装配细节，能直接给设备布局阶段的工程师提供精准的安装参照。从实际应用场景来看，这类15kW四极电机的适配范围极广，不管是皮带输送线的驱动端、中小型风机的动力输入、水泵机组的配套动力，还是机床辅机、食品加工设备、包装生产线的传动单元，都能看到同规格电机的应用，额定转速下的输出扭矩特性刚好匹配多数通用工业设备的负载需求，不会出现功率冗余造成的成本浪费，也不会因功率不足导致设备过载停机。

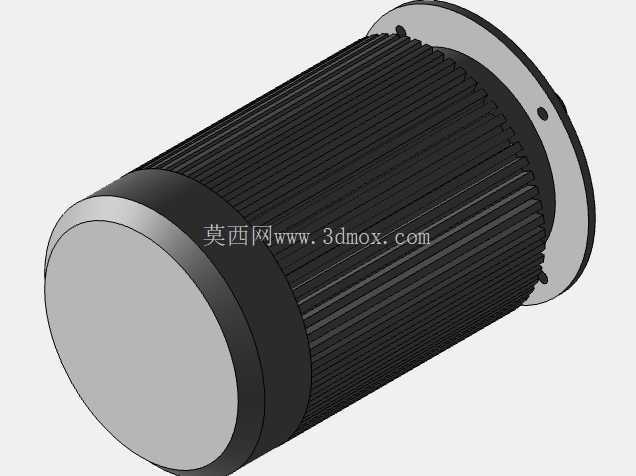

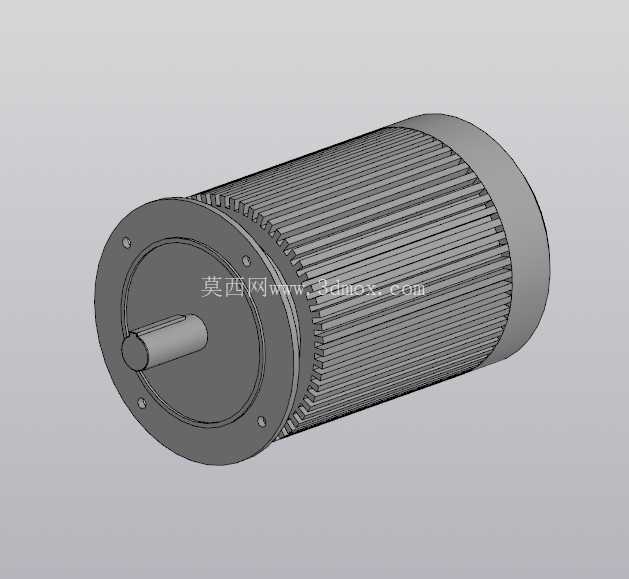

　　做设备结构设计时，最容易出问题的就是安装边界的干涉问题，这个模型把电机的所有外部轮廓都做了精准还原：法兰端的安装孔位分布、止口的配合尺寸、输出轴的轴径与键槽规格、机身散热筋的外圆直径、接线盒的突出高度、后端盖的轴向总长度，每一处尺寸都对应实际量产电机的安装规范，在做三维装配的时候，不用反复核对二维样本的零散尺寸，直接把模型调入装配体就能校验安装空间，比如设计电机安装支座的时候，可以直接参照法兰止口的尺寸做定位配合，预留输出轴与联轴器的装配间隙，提前排查散热筋周边是否会和设备护罩、管线支架产生空间干涉。从设计思路上看，这款电机的结构完全遵循通用工业电机的成熟设计逻辑：机身采用带轴向散热筋的壳体结构，能在电机运行时通过转子自带的风叶形成轴向风道，把绕组产生的热量快速通过散热筋带出，保证长时间额定负载运行时的温升在标准范围内；前端盖采用法兰一体式结构，安装止口与轴承室的同轴度公差控制在合理范围，既能保证输出轴的旋转精度，也能让安装定位更便捷，不需要额外调整同轴度；输出轴采用标准圆柱轴加平键的连接形式，适配市面上绝大多数标准联轴器、皮带轮、链轮等传动件，不需要额外做轴头的定制加工。

　　在做设备的维护性设计时，这个模型也能提供足够的参考：接线盒的位置与开盖方向，可以提前规划设备布线的走向，预留接线操作的手部空间；电机吊环的安装位置，能在设计设备整体吊装方案时，确认吊具的连接空间是否充足；后端风罩的通风间隙，也能提醒设计者不要在风罩周边布置遮挡物，保证进风通畅。很多刚入行的结构工程师做选型时，容易只关注功率和转速参数，忽略电机的实际外形尺寸对设备整体布局的影响，比如同样是15kW四极电机，不同安装形式、不同厂家的机身长度、法兰直径都会有细微差异，直接套用通用模型很容易在实际装配时出现安装孔对不上、轴伸长度不够、和周边部件干涉的问题，这个还原AIR160S4具体规格的模型，刚好能填补这个选型阶段的尺寸参照空白。

　　从功能特性上看，四极电机的额定转速在1450转左右，这个转速区间的运行噪音、振动表现都优于二极高速电机，同时比六极低速电机的体积更小、成本更低，是多数工业设备的首选动力配置，模型里还原的壳体加强筋结构、端盖的加强筋布局，也能对应实际电机的结构强度要求，在做设备的振动仿真时，可以直接参照模型的质量分布、安装固定点位置，模拟电机运行时的振动传递特性，提前优化设备机架的结构刚度，避免运行时出现共振问题。另外在做设备的安全防护设计时，也可以参照模型的旋转部件轮廓，设计对应的电机护罩、传动件防护装置，保证护罩和电机旋转部位的安全间隙符合行业规范，不会出现护罩蹭到风叶、输出轴的问题。
