单通道5V继电器控制模块结构设计

　　在低压电控回路的搭建场景里，单通道继电器模块是最常用的弱电控制强电的转接部件，常被嵌入到小型自动化控制箱、智能家居控制节点、学生实验电路平台、小型设备的电控单元中，用来实现控制回路与负载回路的电气隔离，避免强电串入低压控制侧损坏主控芯片。这款单通道继电器模块的设计，核心围绕小体积下的可靠隔离与便捷接线展开，整体采用直插式元件布局，主继电器选用5V线圈驱动的规格，触点侧支持交流负载的通断，额定通断能力覆盖常见的民用及小型工业低压负载需求，能够满足10A等级以内的交流负载切换，适配照明回路、小型电磁阀、小功率电机这类常见负载的控制需求。

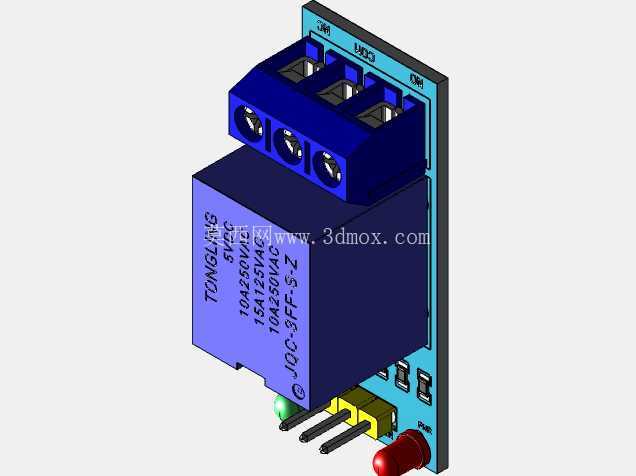

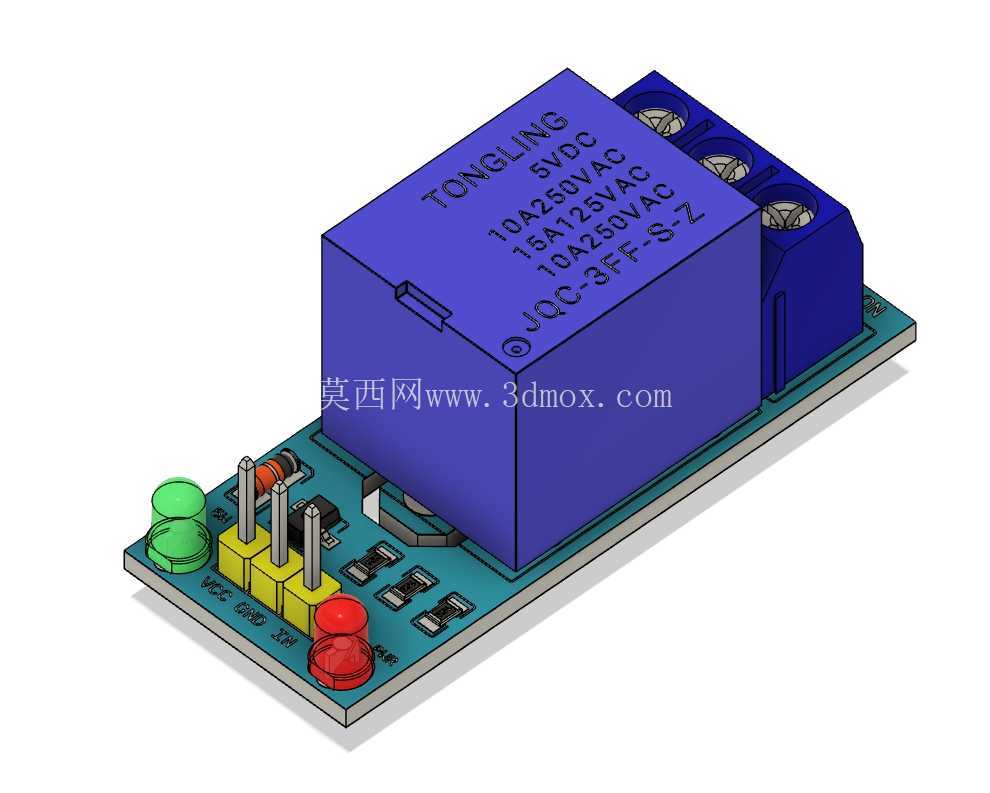

　　从结构设计层面看，模块采用FR-4材质PCB作为承载基体，所有元件布局遵循强弱电分区原则：线圈驱动侧布置状态指示LED、限流电阻、续流二极管，接线端采用标准2.54mm间距排针，可直接与单片机开发板的IO口对接，无需额外转接；强电输出侧采用大间距螺钉接线端子，端子间距满足电气间隙要求，避免高压侧拉弧短路，端子的螺钉规格适配常规十字螺丝刀，现场接线无需特殊工具。模块上设置了两颗状态指示灯，绿色为电源指示，红色为继电器吸合状态指示，在调试过程中无需测量触点状态，直接通过灯显就能判断模块工作状态，大幅提升现场调试效率。续流二极管反向并联在继电器线圈两端，用来吸收线圈断电瞬间产生的反向电动势，避免反向电压击穿前端的控制芯片，这部分元件布局紧贴继电器引脚，缩短引线长度，减少反向电动势的辐射干扰。外形尺寸方面，模块整体为矩形结构，长宽尺寸适配标准面包板的安装间距，PCB板四个角预留了固定安装孔，孔径适配M2规格的固定螺丝，既可以直接插装在面包板上做原型验证，也可以通过铜柱固定在电控箱内部的安装平面上，安装边界预留了足够的接线操作空间，强电侧接线端子与板边的距离满足手指操作的安全距离，接线时不会误触其他元件。

　　在实际选型使用中，这类单通道继电器模块常作为主控板与强电负载之间的隔离层，当主控IO口输出5V高电平时，继电器线圈得电，常开触点闭合，负载回路接通；IO口输出低电平时，线圈失电，触点断开，负载断电。设计过程中特意将继电器主体布置在PCB板的居中位置，重量分布均匀，避免插装时因为重心偏移导致排针受力变形；输出侧的三个接线端子分别对应公共端、常开端、常闭端，端子旁印有清晰的丝印标识，接线时无需对照说明书就能快速识别触点定义，减少接线错误概率。PCB板的走线设计上，强电回路的走线宽度满足10A电流的载流要求，走线表面做了阻焊层覆盖，仅在接线端子位置露出焊盘，避免积尘导致的爬电问题；弱电侧的走线宽度适配信号电流需求，强弱电走线之间预留了足够的安全间距，符合低压电控设备的电气安全要求。模块整体没有多余的结构件，所有元件均采用波峰焊工艺焊接，生产组装效率高，后期维护时如果继电器损坏，也可以直接通过拆焊更换同规格继电器，无需更换整个模块，降低维护成本。

　　在实际工程应用中，这类模块可以直接搭配Arduino、ESP32等常见主控板使用，不需要额外搭建驱动电路，模块板载的驱动电路已经完成了三极管放大、续流保护的功能，主控IO口直接输出信号就能驱动继电器动作，大幅简化电控部分的设计工作量，缩短小型设备的电控开发周期。对于三维建模从业者而言，这个模型完整还原了模块上所有元件的外形尺寸与安装位置，包括继电器本体的外壳凸起、接线端子的螺钉槽、排针的引脚长度、指示灯的高度、电阻二极管的外形轮廓，在做电控箱整体装配设计时，可以直接导入这个模型进行布局干涉检查，确认模块与周边元件、安装导轨、接线空间的位置关系，避免实际组装时出现元件干涉、接线空间不足的问题。模型的安装孔位置、端子高度、板边轮廓都和实物一致，能够直接用于生成安装定位图、装配爆炸图，也可以用于教学演示中讲解继电器模块的结构组成与工作原理，帮助初学者快速理解隔离控制的结构实现方式。
