多自由度关节式夹持作业机械臂结构

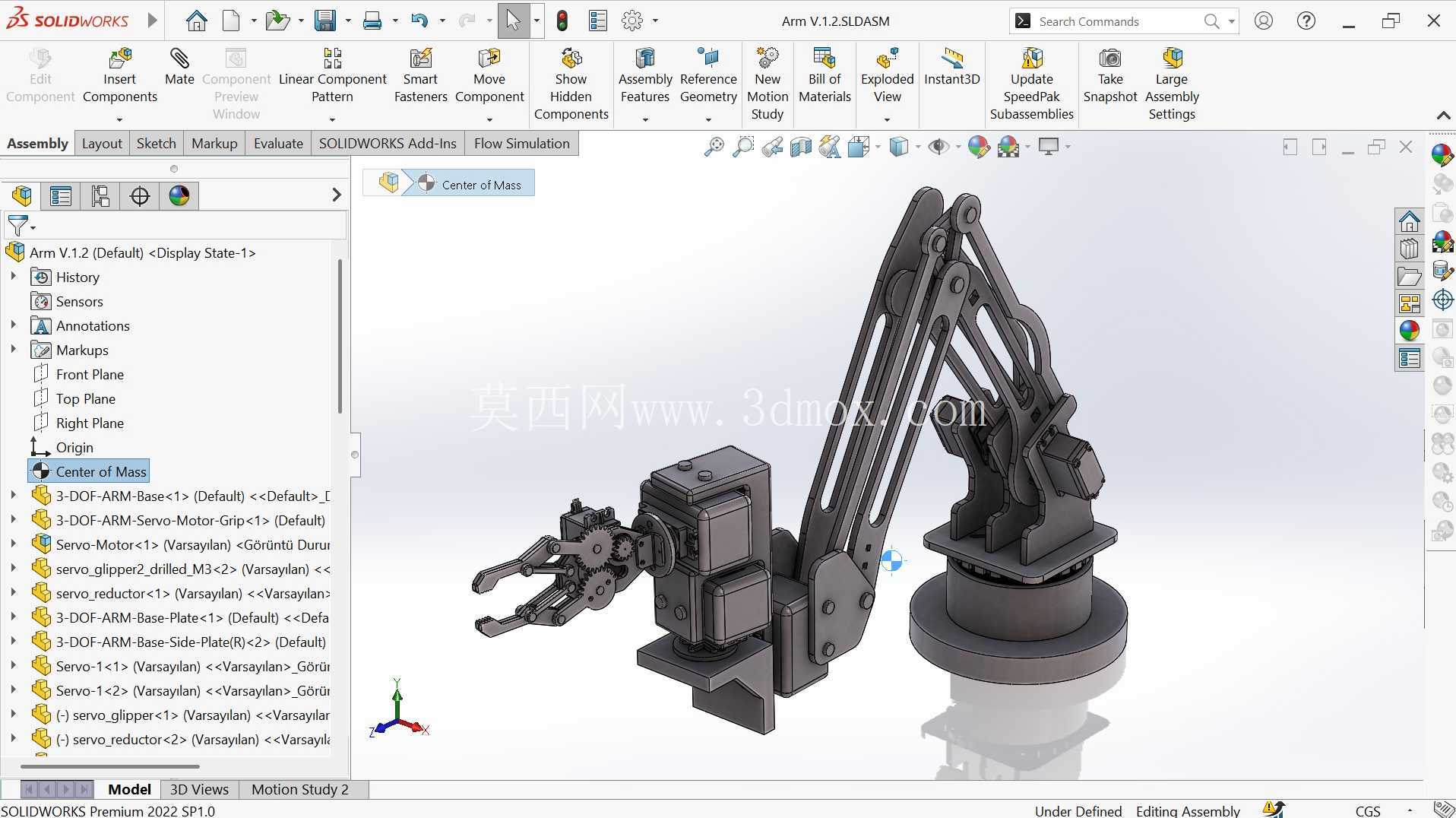

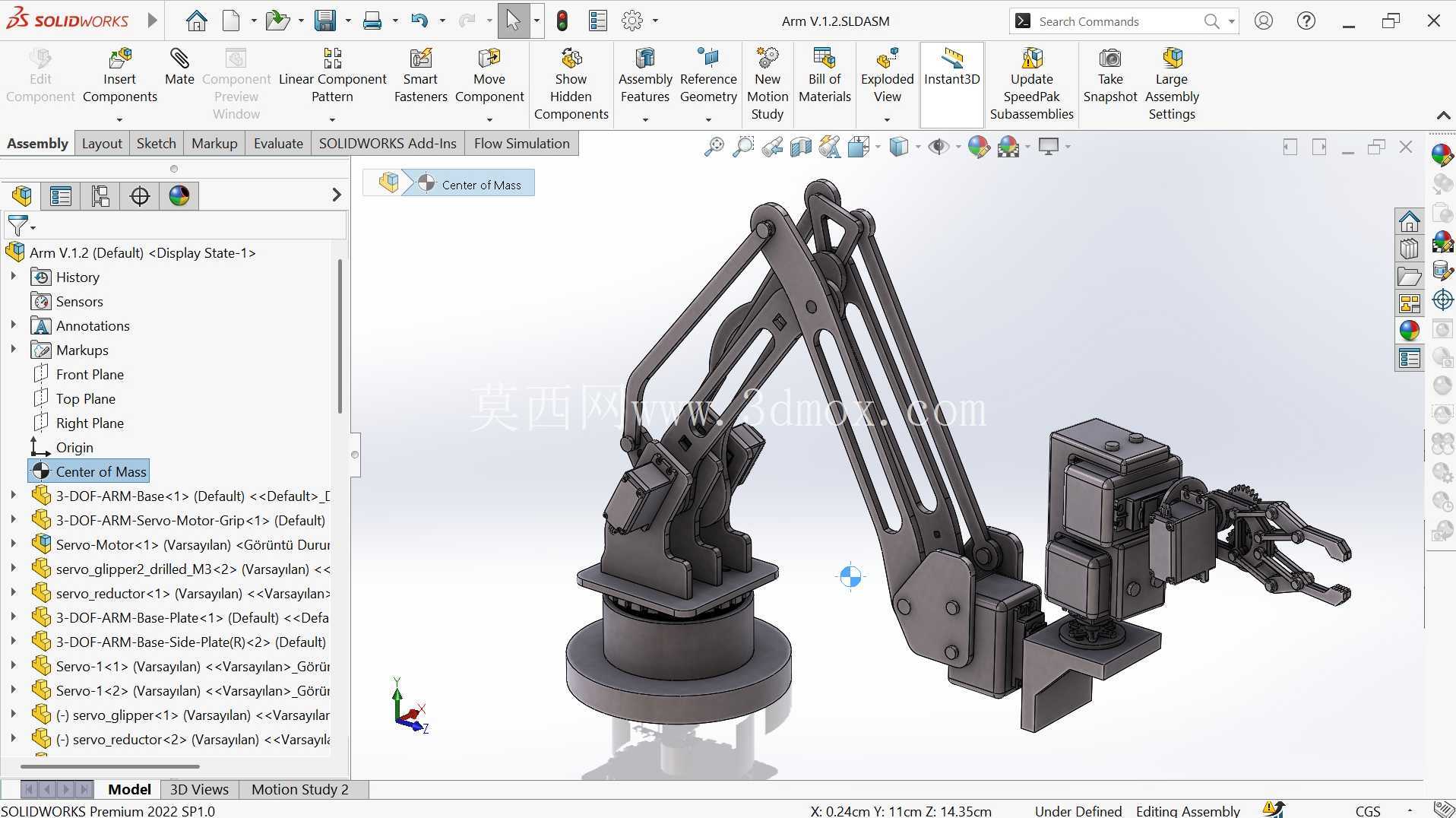

　　这款多关节机械臂的结构设计，核心面向轻载精密搬运、工位上下料、小零件分拣这类离散制造场景，在3C电子组装工位、小型五金件加工单元、教学实训平台里都能找到适配的应用空间，区别于大负载重载工业臂，它的结构取向完全围绕小空间内的灵活作业展开，没有冗余的结构补强，所有关节的布局都服务于狭小工位的动作可达性。从底座安装边界来看，回转底座采用圆盘式安装结构，底部预留的安装孔位适配常见的铝型材工作台台面固定需求，安装时不需要额外做复杂的地基处理，只要保证安装平面的平面度公差在0.2mm以内，就能满足底座回转的精度要求，底座的回转支撑结构采用内置轴承的设计，既控制了整体高度尺寸，也能保证360度回转时的径向跳动量控制在合理范围，不会因为悬臂伸出过长出现末端抖动。

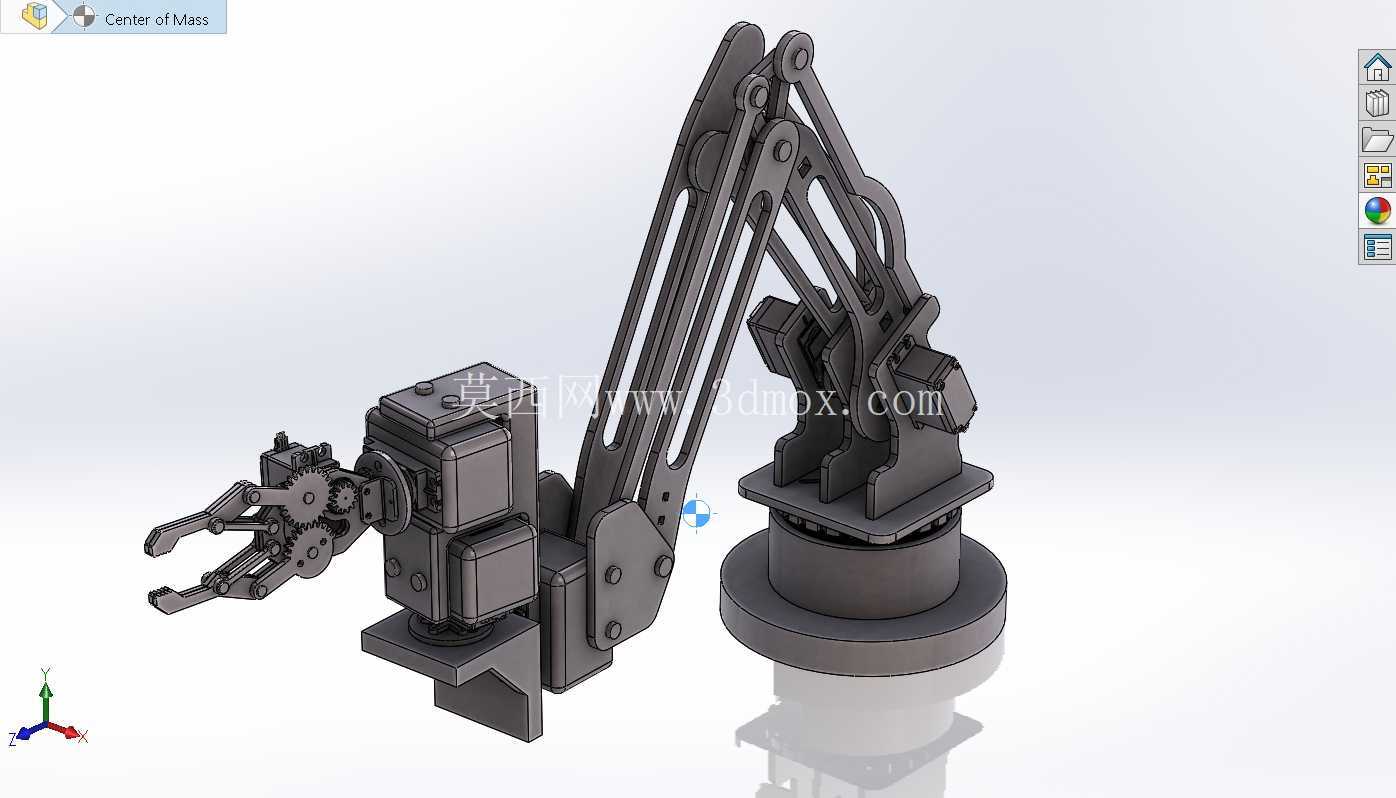

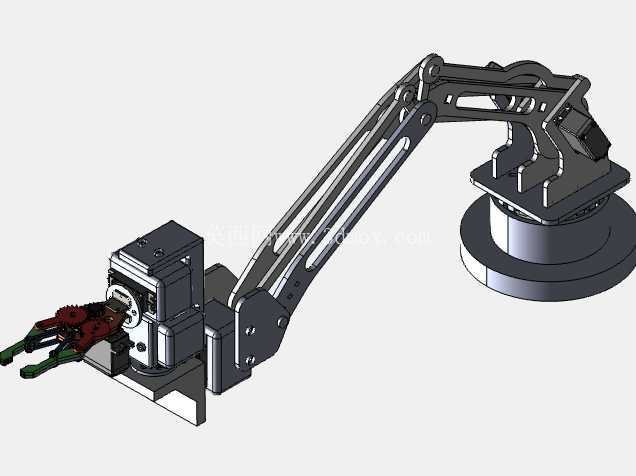

　　臂体部分采用平行四边形连杆结构的设计思路，大臂和小臂的连杆都做了镂空减重处理，这种处理不是单纯为了视觉上的轻量化，而是在保证结构刚性的前提下，尽可能降低运动部件的惯量，让关节驱动部件不需要输出过大的扭矩就能带动臂体完成快速启停动作，对于小负载作业场景来说，低惯量的臂体结构能有效提升末端定位的响应速度，减少启停过程中的过冲量。末端执行器采用夹爪式结构，夹爪的开合行程适配常见的小尺寸零件夹持需求，夹爪指面预留了安装防滑垫或者定制夹具的接口，实际应用时可以根据被夹持工件的外形更换对应的指端结构，不需要改动臂体的整体连接结构，夹爪的驱动结构集成在腕部关节位置，没有额外的外置管线拖链，减少了运动过程中管线缠绕的风险。

　　关节连接位置全部采用铰接式轴承配合，每个关节的转动副都预留了润滑注油通道，日常维护时不需要拆解臂体结构就能完成润滑保养，臂体内部预留了走线空腔，所有驱动线缆和信号线缆都可以从臂体内部穿过，从底座位置统一引出，外部没有裸露的线缆，既避免了作业过程中线缆被周边设备剐蹭的风险，也让整体外观更加规整。从作业覆盖范围来看，臂体完全伸展时的作业半径可以覆盖以底座安装中心为圆心的圆形作业区域，完全收缩时的横向占用尺寸很小，可以在密集排布的工位之间灵活部署，不会和周边的工装夹具产生运动干涉。

　　设计过程中对每个关节的运动极限位置都做了机械限位结构，避免软件限位失效时臂体过度转动造成设备碰撞，限位结构采用可拆卸的硬限位块，后期如果需要调整关节运动角度范围，只需要更换对应位置的限位块就能实现，不需要重新加工臂体主体结构。腕部关节的转动自由度可以配合大臂小臂的动作，调整末端夹爪的作业姿态，不管是水平取料还是垂直方向的装配作业，都能调整到合适的夹持角度，不需要额外增加姿态调整机构。整体结构的材质选型以常用的工业铝合金为主，关键受力的铰接轴采用合金钢材质，兼顾了整体重量和结构强度，在额定负载范围内作业时，臂体的变形量可以控制在精密装配允许的公差范围内，不会因为结构变形影响末端的定位精度。安装时需要注意底座的固定螺栓要采用防松结构，因为臂体快速回转时会产生一定的倾覆力矩，防松螺栓可以避免长期作业后底座出现松动偏移，另外臂体的关节转动副在装配时要控制好预紧力，预紧力过大会增加关节转动的阻力，提升驱动负载，预紧力过小则会出现关节间隙，影响末端定位精度。
