五缸星形航空活塞动力装置结构

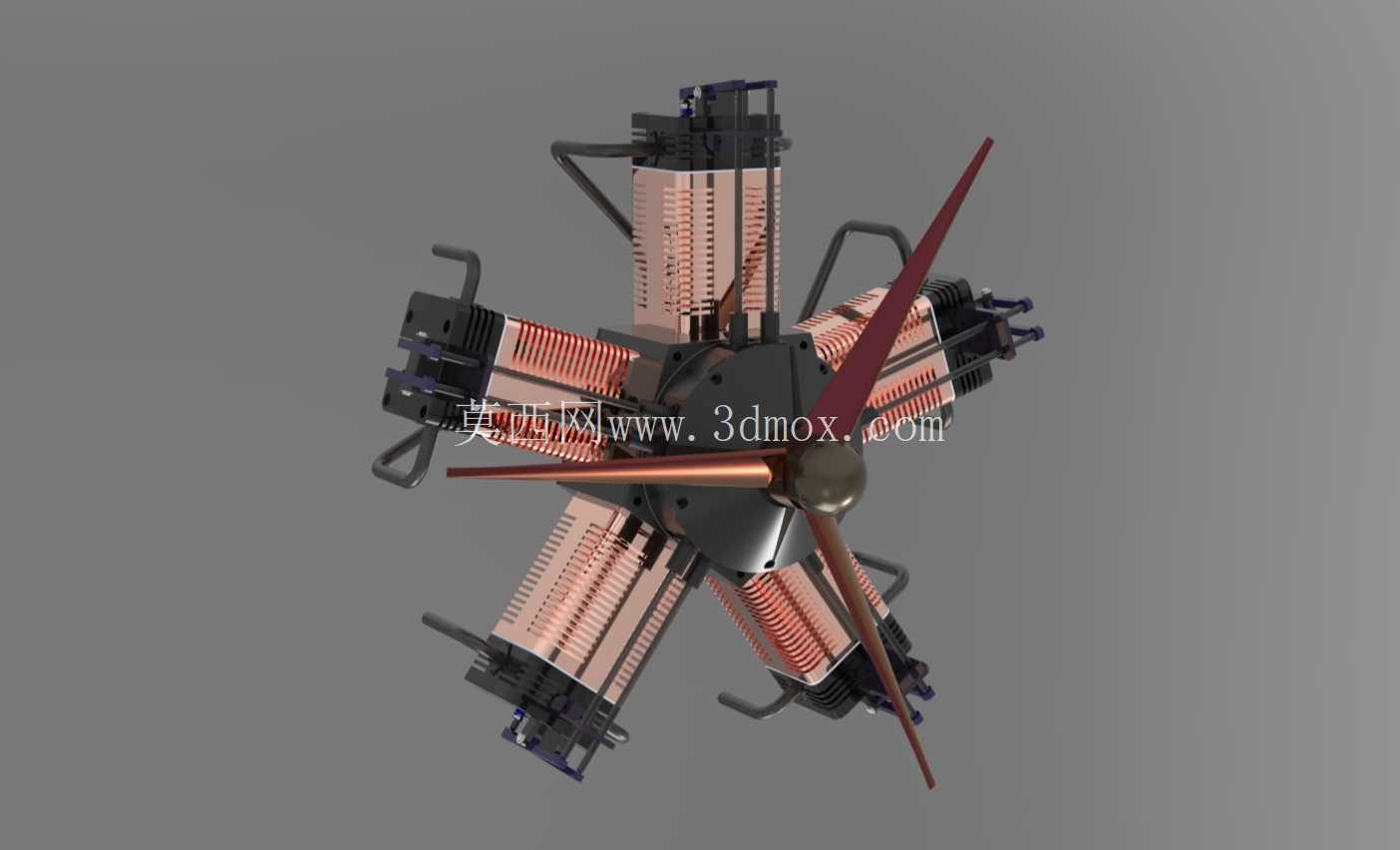

　　在轻型通航飞行器、早期螺旋桨战机以及小型无人靶机的动力选型中，星形排布的活塞发动机始终占据着特殊的应用位置，这类动力装置凭借紧凑的径向布局，能够在极小的机头迎风截面内集成多组缸体，相比直列、V型排布的同排量活塞机，曲轴长度更短，整机转动惯量分布更均匀，运转时的动平衡调校难度更低，尤其适配前置螺旋桨直驱的动力输出场景。这套五缸星形动力结构的设计逻辑，完全围绕航空动力的核心需求展开：五组气缸沿曲轴中心呈等角度径向辐射排布，每组缸体的散热鳍片直接暴露在迎面气流中，不需要额外布置复杂的水冷管路与散热系统，大幅降低了动力系统的自重与故障点，对于自重控制严苛的轻型飞行器而言，每减少一公斤无效负载，都能直接转化为有效载荷或航程收益。从安装边界来看，整套动力总成的核心安装面位于中心曲轴箱的后端法兰，法兰上预留的螺栓孔位完全匹配轻型飞机的防火墙安装标准，径向延伸的缸体最大外圆直径控制在适配单发轻型机机头整流罩的常规尺寸范围内，不会出现缸体外缘超出整流罩包覆范围、额外增加飞行阻力的问题；前端输出轴直接对接螺旋桨安装座，轴伸长度、键槽尺寸完全匹配通航领域常用的定距螺旋桨安装规范，不需要额外设计转接法兰，能够直接完成动力对接。

　　从功能特性上看，每组缸体的进排气结构、点火组件都沿径向独立布置，维护时不需要拆解其他缸体就能完成单缸的检修与配件更换，在野外起降的简易维护场景下，地勤人员不需要复杂的工装就能完成常规保养作业；中心曲轴箱采用分体式拼接结构，内部的曲轴、连杆组件采用成熟的星形发动机铰接连杆设计，主连杆直接固定在曲轴曲柄销上，其余四组副连杆通过铰接销与主连杆的大端连接，这种结构能够保证五组活塞的运动相位完全对称，做功行程均匀分布在曲轴旋转的72度间隔上，动力输出的平顺性远优于同缸数的直列发动机，即使在低转速工况下，螺旋桨的旋转也不会出现明显的扭矩波动，能够有效降低机身的振动传递，提升飞行过程中的操控稳定性。

　　设计过程中针对缸体的散热效率做了针对性的结构优化，缸体外壁的散热鳍片沿气流方向排布，当飞行器向前飞行时，迎面气流能够顺着鳍片间隙直接带走缸体燃烧产生的热量，即使在夏季地面满油门试车的工况下，缸头温度也能控制在活塞发动机的安全工作区间内，不需要额外加装散热风扇等辅助散热部件。同时整套结构的重量分布完全沿曲轴中心轴对称，安装到飞行器机头后，不需要额外添加配重块就能完成整机的重心配平，减少了机身结构的配平负担。

　　从实际应用场景延伸来看，这类结构不仅可以作为轻型载人飞机的主动力，经过小幅的参数调整后，也能适配大型航模、低空无人侦察机的动力需求，相比同功率等级的转子发动机，它的燃油适应性更强，维护成本更低，对于作业周期长、维护条件有限的低空作业场景而言，这类成熟的径向活塞动力结构依然具备不可替代的应用价值。在建模过程中，每一组缸体的活塞行程、连杆长度、气门排布位置都严格按照四冲程活塞发动机的运动学关系做了配合校验，曲轴旋转过程中不会出现活塞与缸盖、连杆与曲轴箱的运动干涉，所有连接螺栓的位置、密封槽的尺寸都符合通用内燃机的设计规范，能够直接作为相关动力装置研发的结构参考，也可以用于航空动力相关的教学演示场景，直观展示星形发动机的内部结构与运动原理。
