法兰式手动球阀流体控制结构设计

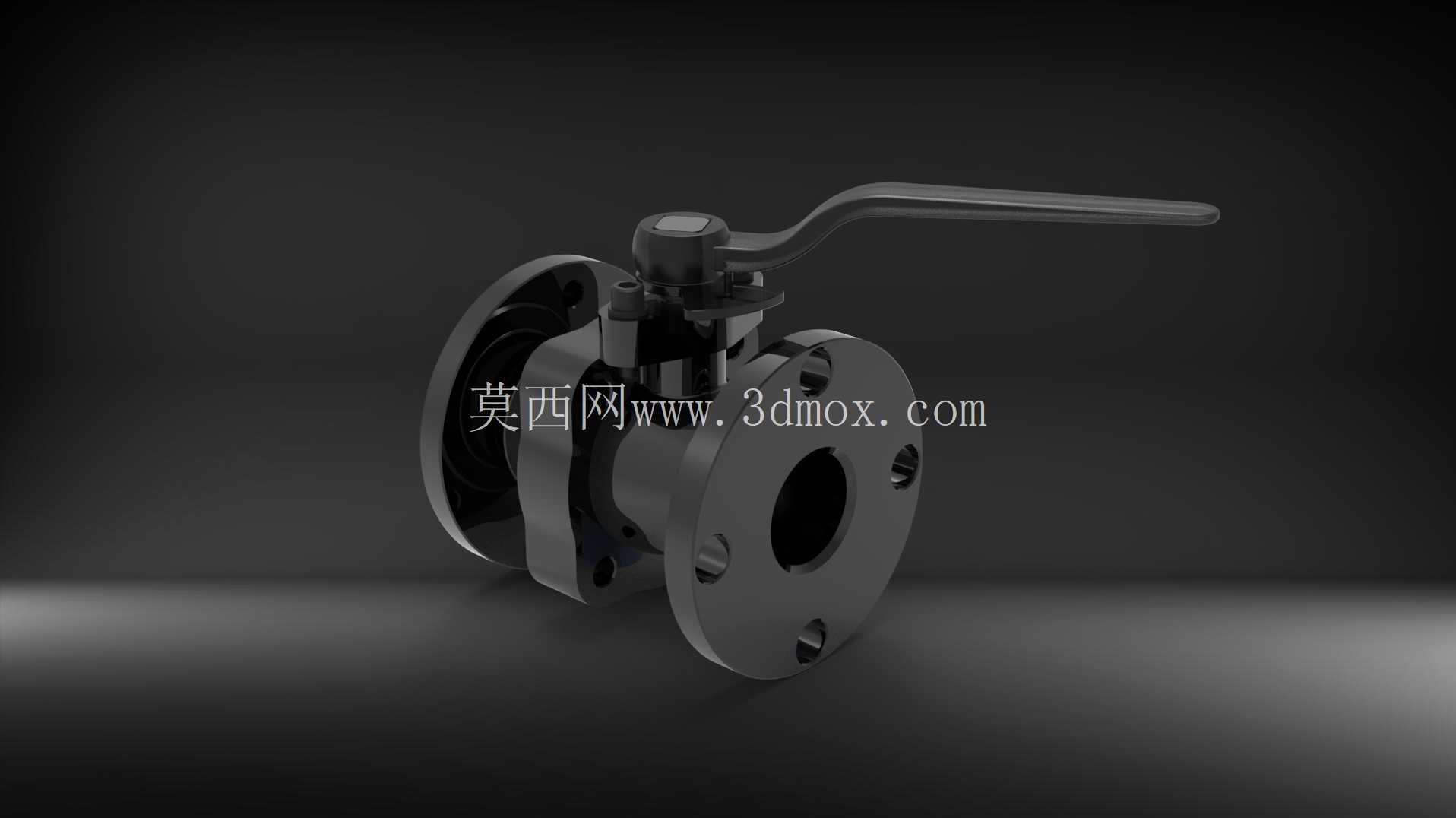

在化工炼化、油气输送、市政水处理、暖通空调等涉及流体介质输送的场景中，管路通断与流量调节的可靠性直接决定整套系统的运行稳定性，这款法兰连接的手动球阀，正是针对中低压管路工况开发的通用控制部件。从结构设计逻辑来看，该阀采用浮动球密封结构，球体带贯通流道，通过顶部阀杆连接外置操作手柄，扳动手柄带动球体旋转90度即可实现全开到全关的状态切换，相比闸阀、截止阀类的多回转操作结构，手动操作的行程更短，开关动作更迅速，日常巡检时的状态判断也更直观——手柄与管路轴向平行时为全开状态，垂直时为全关状态，能有效降低现场运维的误操作概率。

从安装边界来看，该阀两端采用标准法兰连接结构，法兰盘上均匀分布螺栓安装孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固、法兰面间加装密封垫片实现连接密封，无需额外加工焊接坡口，适配现场快速装配、后期拆检维护的需求。整体外形结构紧凑，操作手柄的旋转半径经过优化，在管路并排布置的场景中，不会与相邻阀件、管路支吊架产生运动干涉，预留的操作空间满足现场戴劳保手套操作的空间要求，不会出现操作空间不足导致的开关卡滞问题。

功能特性层面，该阀的密封副采用软硬结合的密封设计，球体表面做高精度研磨处理，密封面贴合度高，全开状态下流道与管路通径完全对齐，介质流经时的流阻极小，不会产生明显的压降与紊流，既适合清水、成品油、压缩空气等洁净介质的输送控制，也能适配含少量杂质的污水、循环水介质的通断控制。阀体采用分体式螺栓紧固结构，中法兰位置设置密封垫，当阀件长期使用出现密封件老化时，可拆解阀体更换密封件与易损件，无需整体更换阀件，能有效降低工业现场的备件采购成本与运维成本。

从实际应用场景出发，这类手动球阀在石油天然气长输管线的站场截断、化工厂反应釜进出口的介质切断、污水处理厂的加药管路控制、商用建筑的暖通空调水系统支路调节中都有广泛应用。设计过程中充分考虑了不同工况的适配性，阀体流道做了圆弧过渡处理，避免介质在阀腔内部形成滞留死区，在输送易结晶、易沉积的介质时，能减少介质残留导致的阀腔结垢、球体卡滞问题。顶部阀杆设置了防吹出结构，即使阀腔内部出现异常压力升高，阀杆也不会在压力作用下向外脱出引发介质泄漏，符合工业管路的安全设计要求。

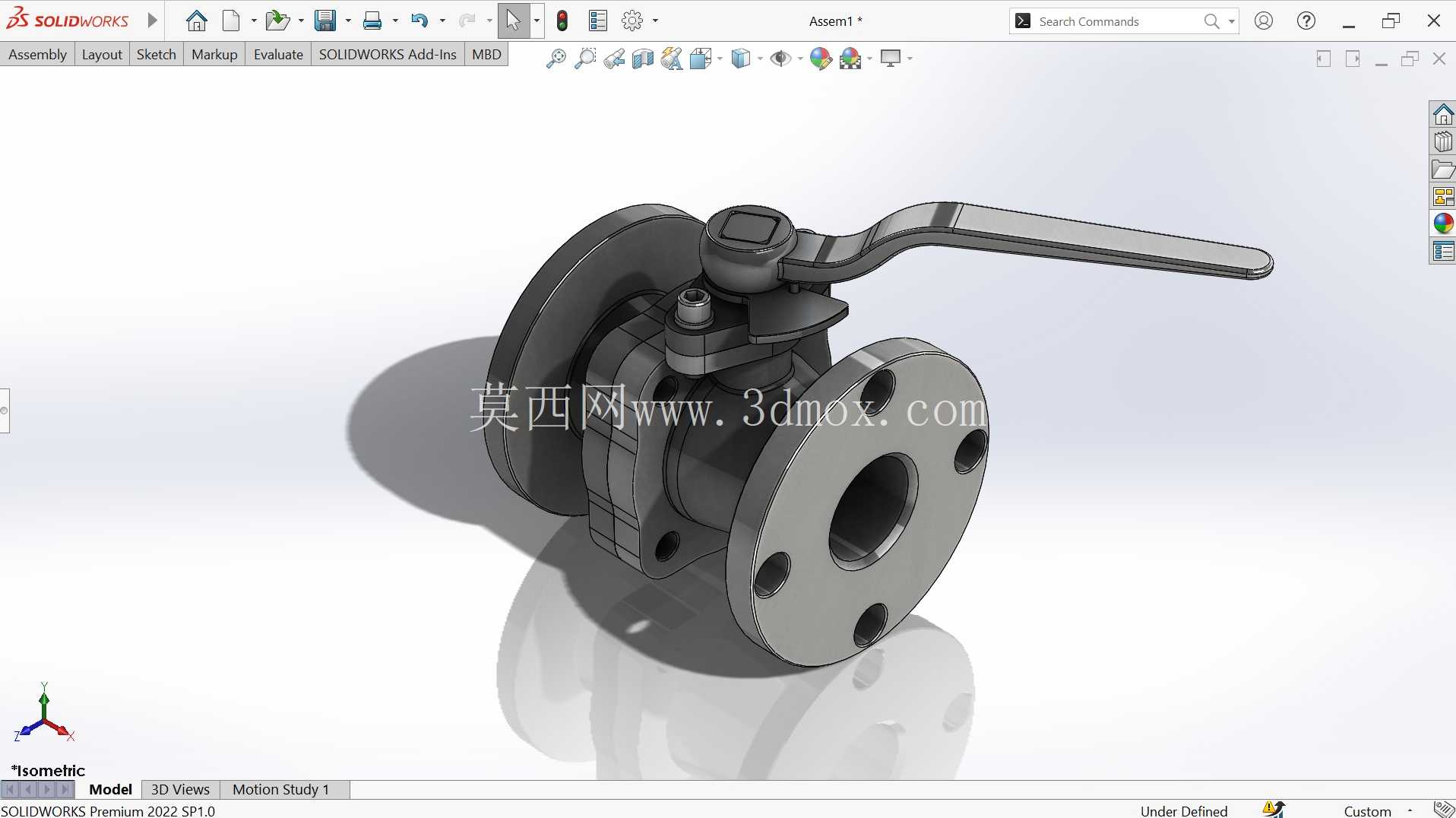

建模过程中严格遵循阀门设计的相关规范，对法兰螺栓孔的位置度、阀杆与球体的配合公差、密封面的压紧量都做了参数化设定，既可以直接用于工程选型时的空间排布校核，也能作为阀件改型设计的基础模型，调整通径、压力等级参数即可快速衍生出适配不同管路规格的同系列阀件模型，减少重复建模的工作量。
