高扭矩智能ST3215伺服电机结构设计

在桌面级开源机械臂、小型移动巡检机器人以及教育类机电一体化实训平台的开发过程中，执行端动力元件的选型往往直接决定整套设备的运动精度与运行稳定性，ST3215伺服电机正是针对这类场景开发的高扭矩智能执行部件。不同于传统仅支持PWM信号控制的普通舵机，这款伺服在硬件层面搭载了全金属齿轮减速组，从输入级的小模数齿轮到输出端的承载齿盘均采用金属材质加工，在大负载工况下能有效避免塑料齿轮常见的崩齿、滑牙问题，可支持输出轴360°连续旋转，适配多圈转动的关节需求。

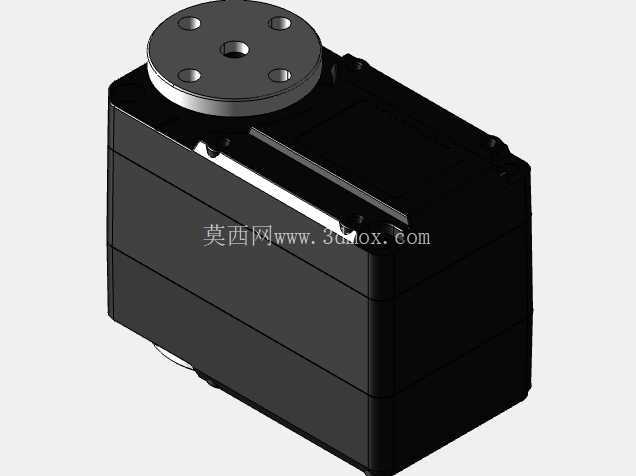

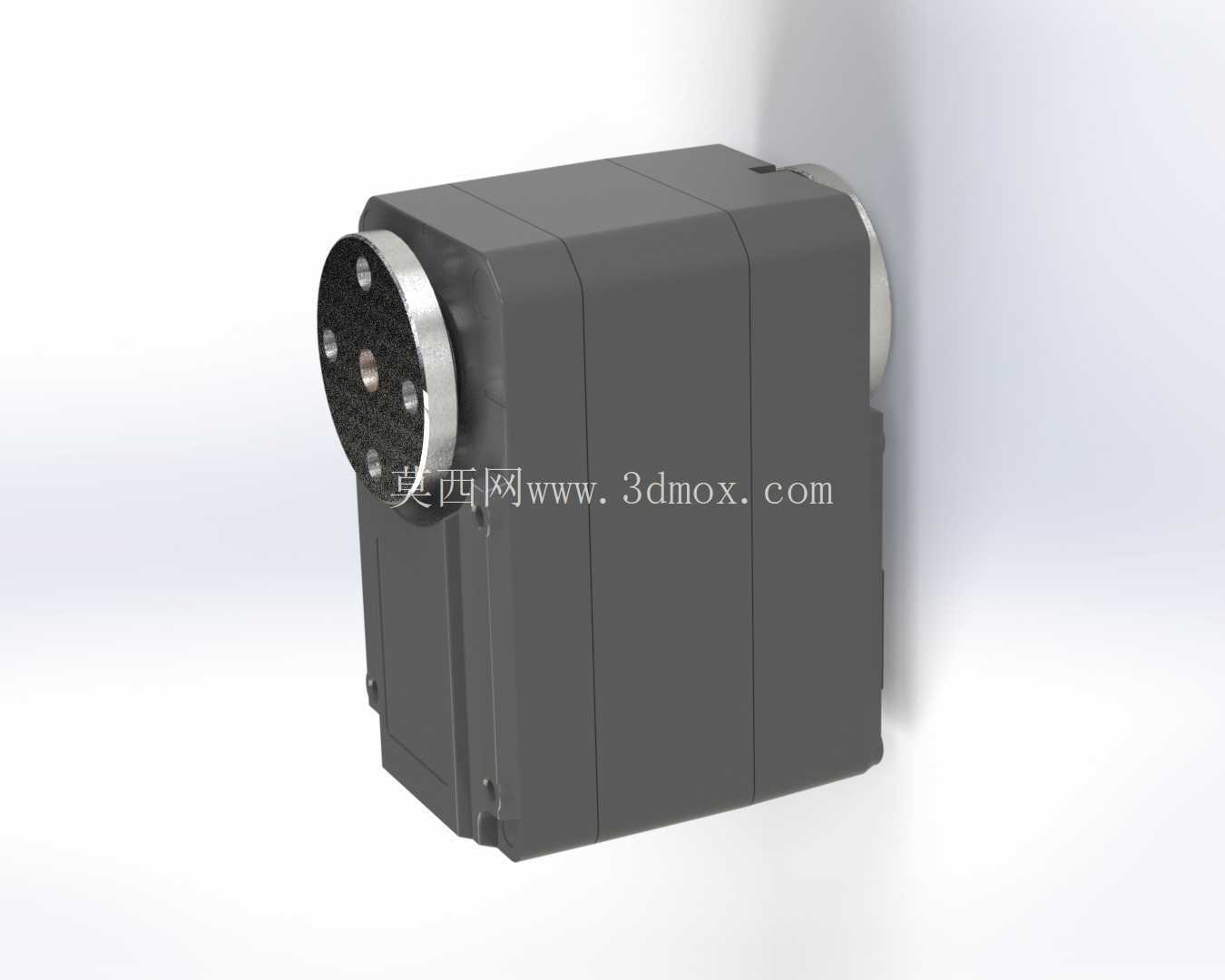

从结构设计逻辑来看，这款伺服采用了方正的一体式壳体布局，壳体侧面预留了标准的安装定位孔位，输出端采用带安装孔的金属法兰盘结构，法兰盘端面的定位止口与安装孔位采用统一的孔距标准，可直接适配市面上主流的开源机械臂关节支架、移动机器人舵轮安装座以及教育平台的执行端连接件，无需额外设计转接件就能完成装配。壳体的出线端采用侧置布局，在多关节紧凑排布的机械臂结构中，能避免线缆随关节转动时出现弯折干涉，给布线预留足够的安全空间。

功能层面，这款伺服内置了多参数实时反馈回路，在运行过程中可实时回传当前输出轴的位置数据、电机内部绕组温度、实时工作电压以及输出端负载数值，配合RS-485串行通信协议，可实现多台伺服的总线式组网控制，上位机可通过单条总线挂载数十台同型号伺服，大幅减少多关节设备的布线复杂度。区别于开环控制的普通舵机，这款伺服的闭环控制逻辑可实时比对目标位置与实际位置的偏差，当出现负载突变导致位置偏移时，可自动调整输出扭矩进行位置补偿，保证运动轨迹的精准性，在机械臂做定点抓取、移动机器人做转向微调这类对位置精度要求较高的工况下，能有效降低位置误差累积。

在实际安装适配过程中，需要注意这款伺服的安装边界尺寸：壳体整体为规整的长方体结构，输出轴的轴向突出尺寸与壳体宽度保持固定比例，在做关节紧凑排布设计时，相邻两个关节的转动间隙预留量可参考壳体的棱边倒角尺寸设置，避免转动过程中出现壳体剐蹭。输出法兰盘的安装孔为均匀圆周排布，孔位深度经过精确控制，锁紧螺丝时不会触及内部的减速齿轮组，装配时按照推荐的锁紧扭矩操作即可，无需额外加装防松垫片也能保证连接可靠性。壳体表面的散热筋结构沿着电机轴向布置，在长时间连续带载运行时，可通过壳体表面将绕组产生的热量快速散出，避免因内部温度过高触发过热保护，影响设备的连续运行时长。

针对教育类机电一体化平台的应用场景，这款伺服的结构设计充分考虑了拆装便利性，壳体采用卡扣加螺丝的组合固定方式，实训过程中可快速拆开壳体观察内部的齿轮减速结构、控制电路板以及电机本体，帮助学习者理解伺服的工作原理，同时金属齿轮组的耐磨特性可承受频繁拆装带来的磨损，延长实训设备的使用寿命。在移动机器人的应用场景中，这款伺服的宽电压适配特性可直接匹配常用的锂电池供电电压，无需额外加装电压转换模块，配合实时负载反馈功能，可在机器人爬坡、越障时自动调整输出扭矩，避免电机堵转烧毁。

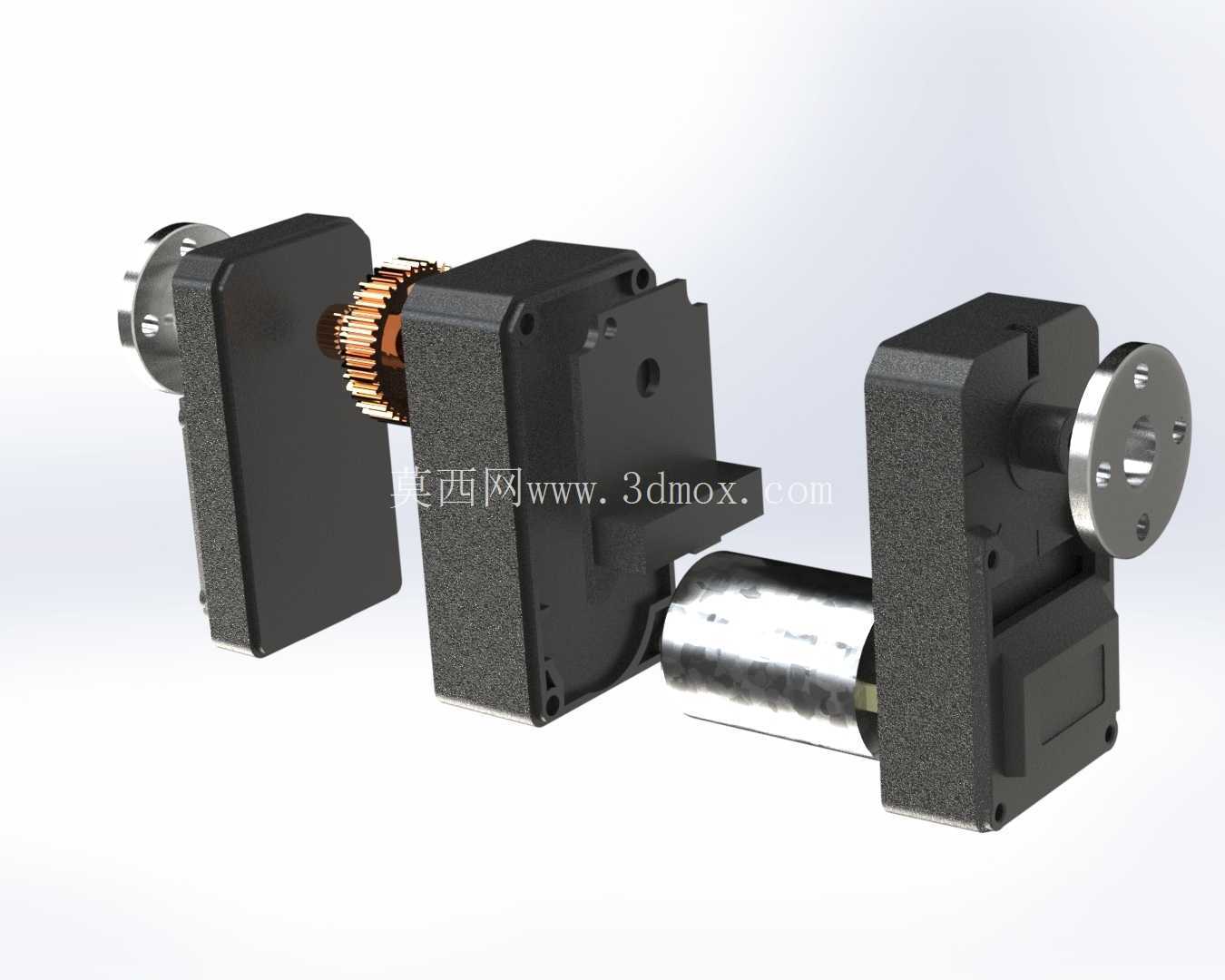

从三维建模的角度来看，这款伺服的模型完整还原了壳体的所有安装孔位、输出法兰的止口尺寸、出线口的位置以及壳体表面的细节特征，在做整机装配仿真时，可直接将模型导入装配体中进行干涉检查，验证安装支架的孔位匹配度、线缆的弯折半径以及关节转动时的运动空间是否充足，减少后续实物加工装配时的改模次数。模型的细节还原度可满足渲染出图、运动仿真以及CAD集成的需求，在做方案展示时可直接调用模型生成装配爆炸图、运动动画，直观展示设备的关节连接方式与运动逻辑。
