带编码器制动器的闭环步进电机结构

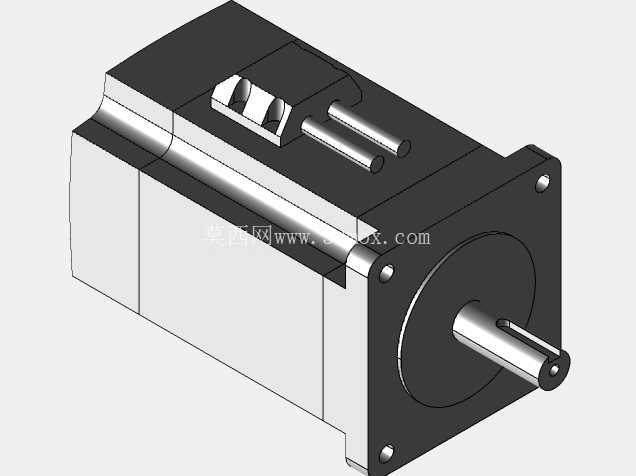

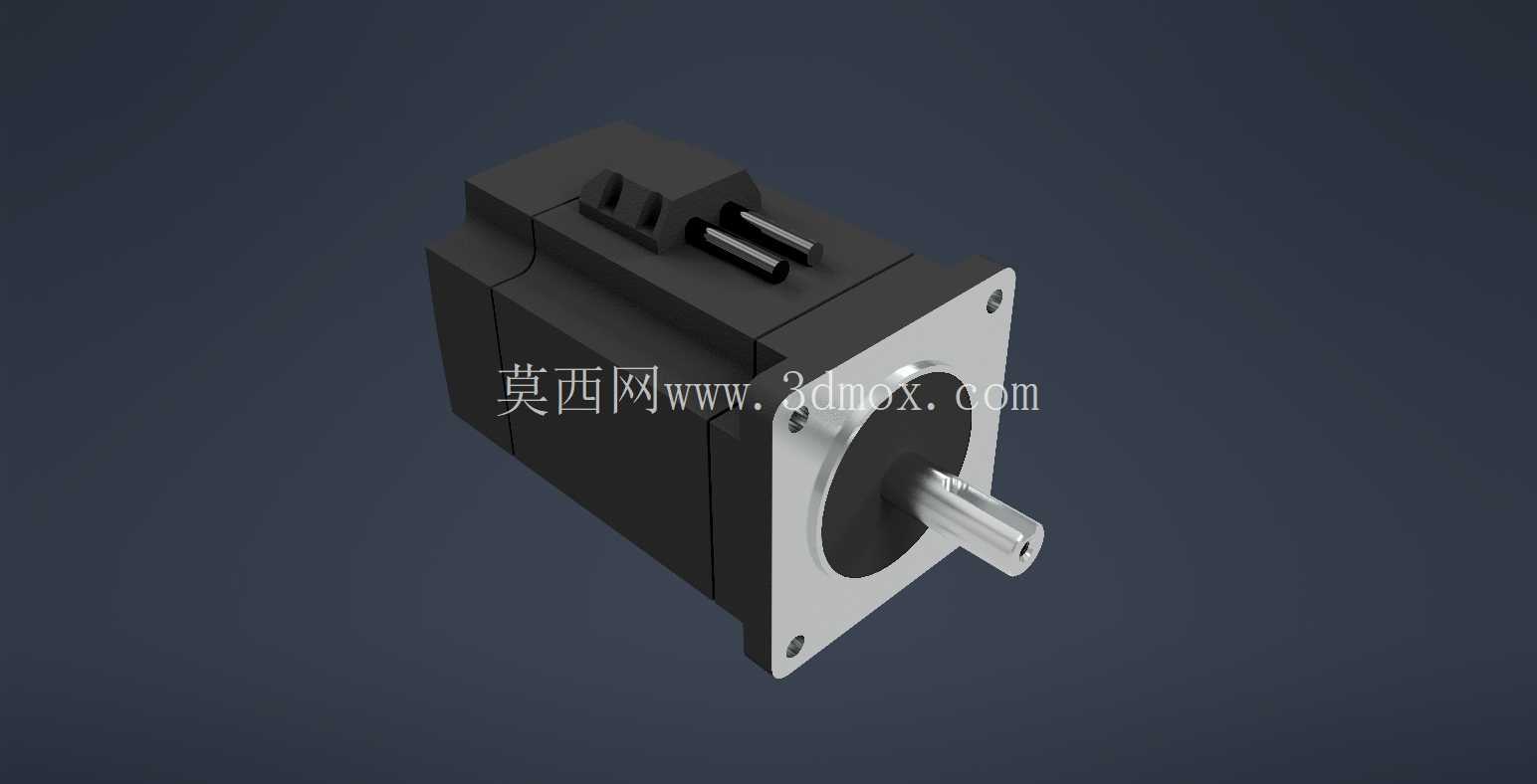

　　这款集成编码器与制动器的步进电机，在自动化设备的传动选型中属于定位精度与安全冗余兼顾的部件，日常应用覆盖3C电子点胶工位的滑台驱动、小型包装机械的送料辊传动、非标自动化设备的分度转台驱动等场景，尤其适配断电后需要保持负载位置、不允许出现轴系滑移的工况，比如垂直安装的升降滑台驱动、带负载的摆臂机构驱动，避免断电后负载下坠造成设备碰撞或者工件报废。从结构设计逻辑来看，这款电机采用标准NEMA23安装法兰的尺寸边界，法兰安装孔位遵循57系列步进电机的通用安装规范，方形法兰边长57mm，输出轴直径8mm，轴伸长度24mm，轴端带铣平的D型切面，方便配套同步轮、联轴器时的周向固定，避免传动过程中出现打滑空转；安装孔的中心距为47.1mm，适配市面上绝大多数57系列电机的安装支架，不需要额外修改安装板的孔位，能直接替换同规格的开环步进电机，降低设备改型的设计成本。

　　电机本体的后端集成了增量式光电编码器，编码器分辨率适配闭环步进驱动器的采样需求，能实时反馈转子的实际位置，解决传统开环步进电机容易丢步的问题，在高速运行工况下也能保证输出扭矩的稳定性，不会因为负载波动出现位置偏差；编码器的接线与电机动力线采用分仓出线设计，后端的接线座预留了足够的线缆弯折空间，避免设备布线时线缆过度弯折导致线芯断裂。制动器部分集成在编码器与电机定子之间，采用失电制动的结构逻辑，设备通电时制动器线圈吸合摩擦片，释放输出轴保证电机正常运转，设备断电或者触发急停时，制动器的弹簧推动摩擦片抱死转子轴，瞬间锁止轴系转动，锁止扭矩匹配电机的额定输出扭矩，能保证垂直安装工况下额定负载不会出现下坠位移。从外形结构来看，电机本体采用方形叠片定子外壳，外壳表面做了发黑防锈处理，侧面预留了安装固定的平面，不需要额外加装抱箍就能直接贴装在安装立板上；电机前端的端盖采用压铸铝合金材质，轴承室的同轴度控制在0.02mm以内，保证输出轴的径向跳动量控制在0.01mm以内，适配高精度传动的需求，比如配套精密滚珠丝杠做直线传动时，不会因为轴系跳动导致丝杠运行出现卡顿或者异响。

　　设计过程中需要重点考虑制动器与编码器的散热空间，因为制动器线圈通电时会产生一定的热量，编码器的光电元件对温度比较敏感，所以在定子外壳的后端设计了环形的散热筋，既可以增加外壳的散热面积，又能隔开制动器与编码器的安装腔，避免制动器的热量直接传导到编码器电路板上，延长编码器的使用寿命。另外，输出轴的前端轴承采用深沟球轴承与推力轴承组合的支撑结构，能同时承受径向负载与一定的轴向负载，适配皮带传动、齿轮传动等不同的传动连接方式，不需要额外加装外置的支撑轴承座，简化设备的传动结构设计。

　　在实际选型匹配时，这款电机的安装总长度比普通开环57步进电机长约40mm，设计安装空间时需要预留足够的轴向尺寸，避免后端的编码器与接线部分和设备其他结构产生干涉；出线方向可以根据设备布线需求调整接线座的朝向，不需要拆解电机本体就能旋转后端盖的角度，适配不同方向的布线需求，减少设备内部的线缆弯折半径。电机的转子采用高磁导率的硅钢片叠压结构，磁钢采用高矫顽力的钕铁硼材质，保证低速运行时的扭矩输出平稳性，不会出现明显的低频振动，配套闭环驱动器使用时，低速运行的振动幅度比普通开环步进电机降低60%以上，适合对运行平稳性有要求的检测工位、视觉对位工位使用。制动器的响应时间控制在50ms以内，急停触发时能快速锁止轴系，避免设备出现超程碰撞，在安全等级要求较高的自动化设备中，不需要额外加装外置的制动机构就能满足安全规范要求，减少设备的零部件数量，降低整体装配成本。
