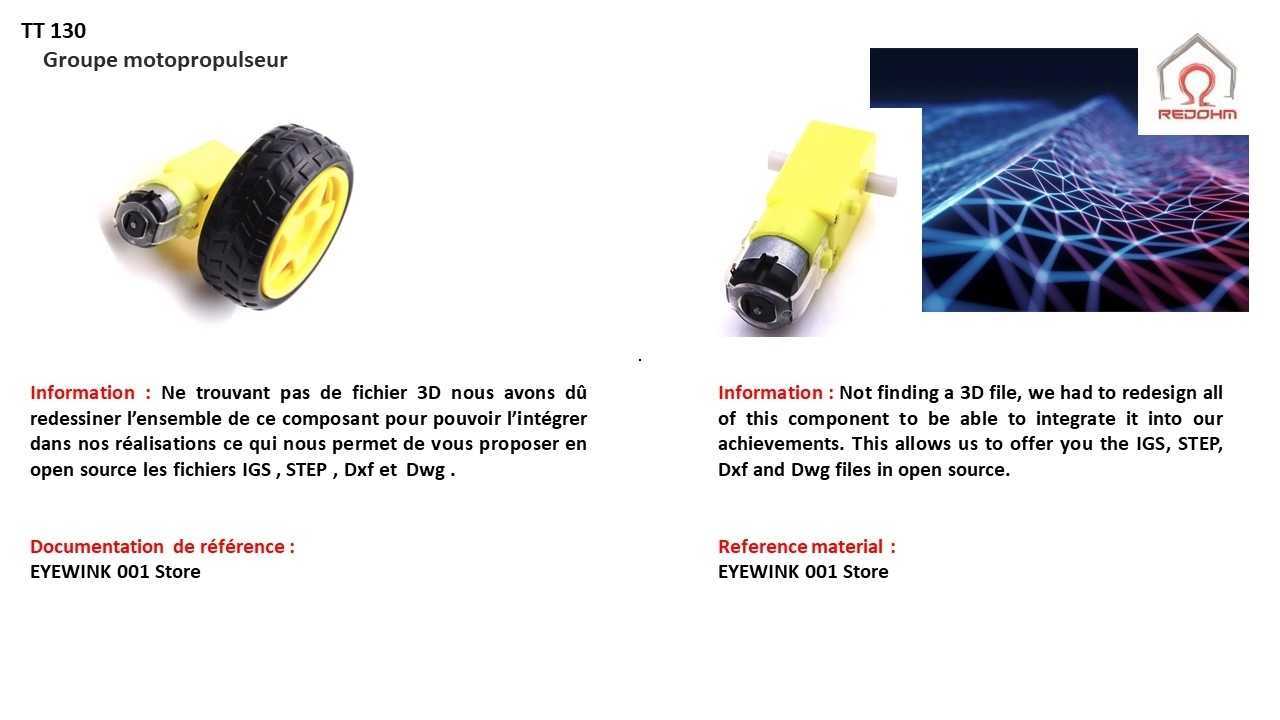

TT130直流减速驱动轮组结构设计

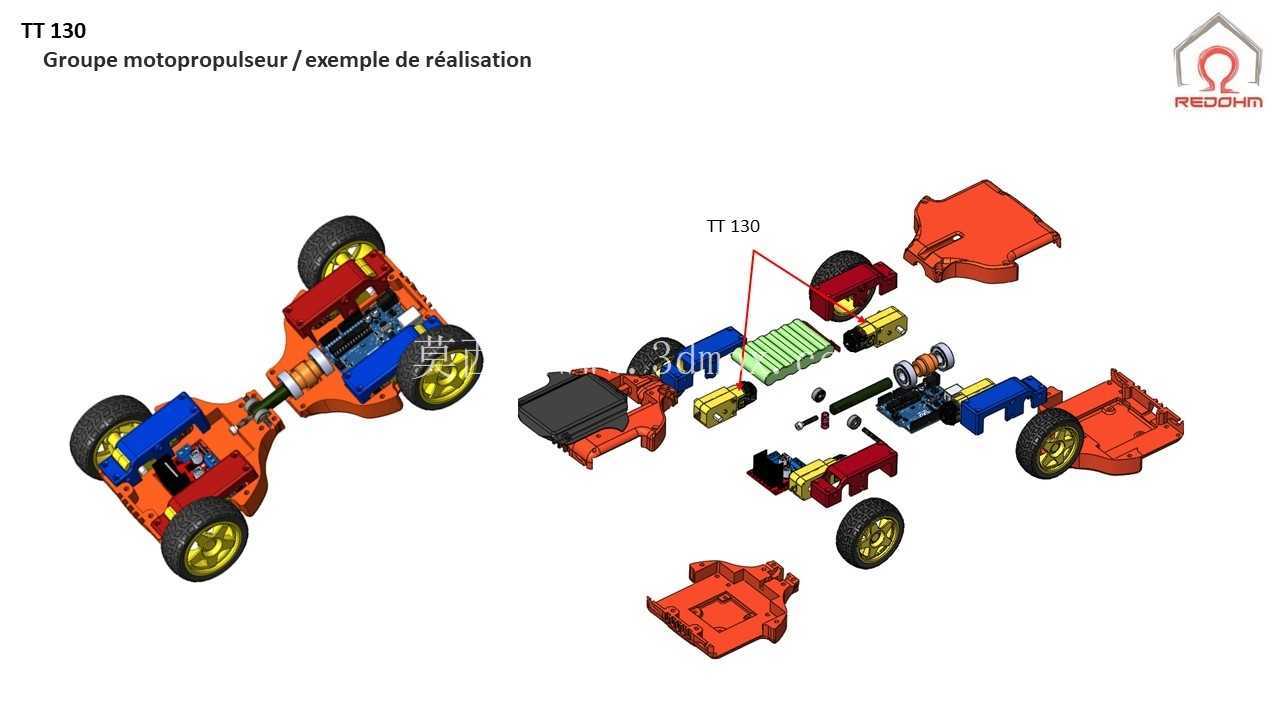

做小型移动载具开发的工程师大多接触过这类TT减速驱动轮组，这次重构的三维结构完全围绕实际装机的痛点调整，先从安装场景说起——很多教育类机器人、桌面级巡检小车、物料转运小样机的行走单元都用这类组件，尤其是arduino生态下的开源硬件项目，几乎是入门级移动平台的标配动力单元，之前不少开源模型要么缺安装定位基准，要么轮组和电机输出轴的配合公差没做准，装机的时候要么轮组晃荡，要么电机固定座和车架孔位对不上，这次建模的时候特意把这些现场踩过的坑都补全了。

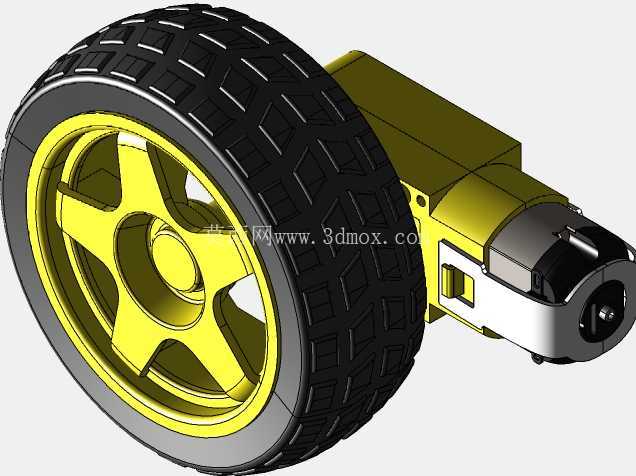

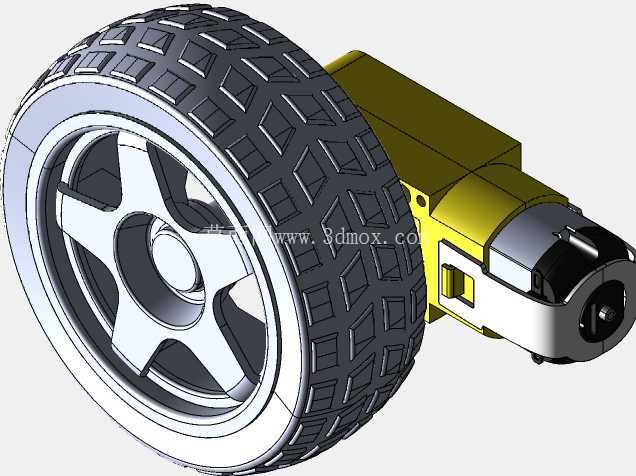

先说实际用途，这套轮组是把直流减速电机和行走轮做了集成式设计，不需要额外设计联轴器或者轮座，直接通过电机本体的两个固定耳就可以锁在亚克力、玻纤或者3D打印的小车底板上，输出轴直接插在轮芯的D型孔里，靠轴上的扁位传递扭矩，不会出现轮跟转打滑的问题，日常用在1kg以内的小型移动平台上完全够用，不管是做循迹小车、避障小车，还是小型桌面搬运AGV的原型机，都能直接套用这个结构，不用再反复测绘电机和轮子的配合尺寸。

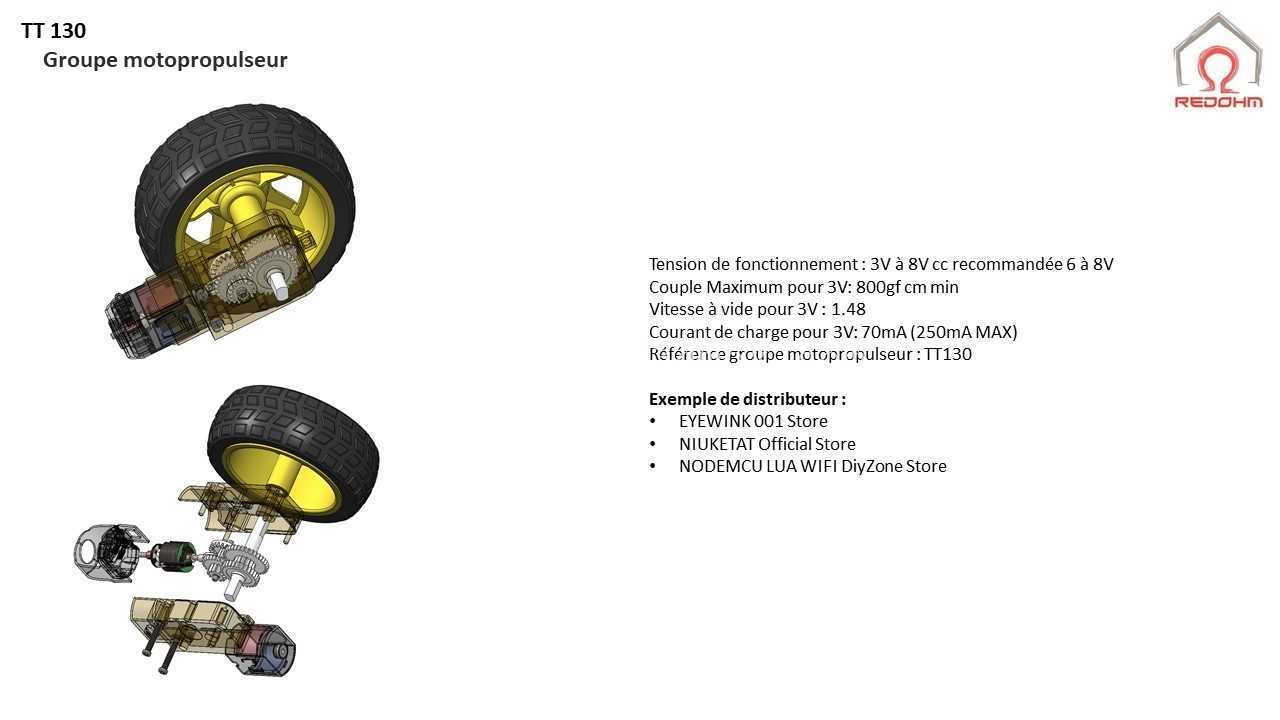

功能特性上，这套轮组的减速箱是标准的塑料齿轮直齿减速结构，减速比匹配常见的TT电机参数，输出转速适合小型载具的行走速度，不会太快导致控不住，也不会太慢拖不动负载；轮面是橡胶材质，胎面做了防滑纹理，在木质桌面、PVC地坪、普通瓷砖面上都有足够的摩擦力，不会出现原地打滑空转的情况；轮芯是硬质塑料结构，和电机输出轴的配合做了0.1mm的间隙公差，既不会装的时候插不进去，也不会装完之后径向窜动太大。

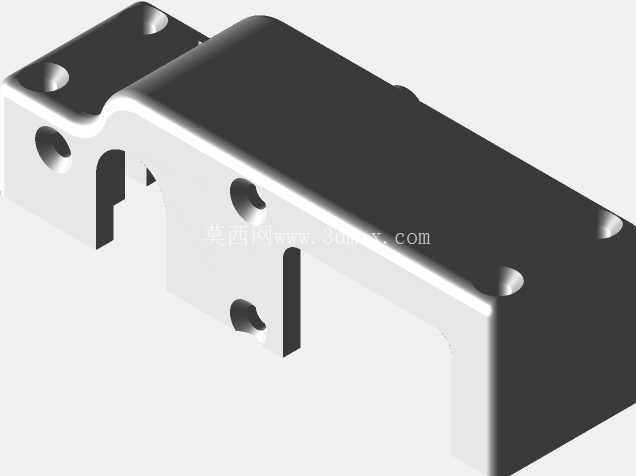

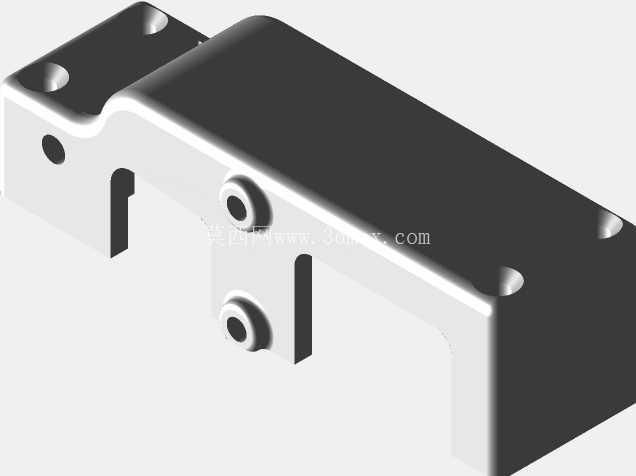

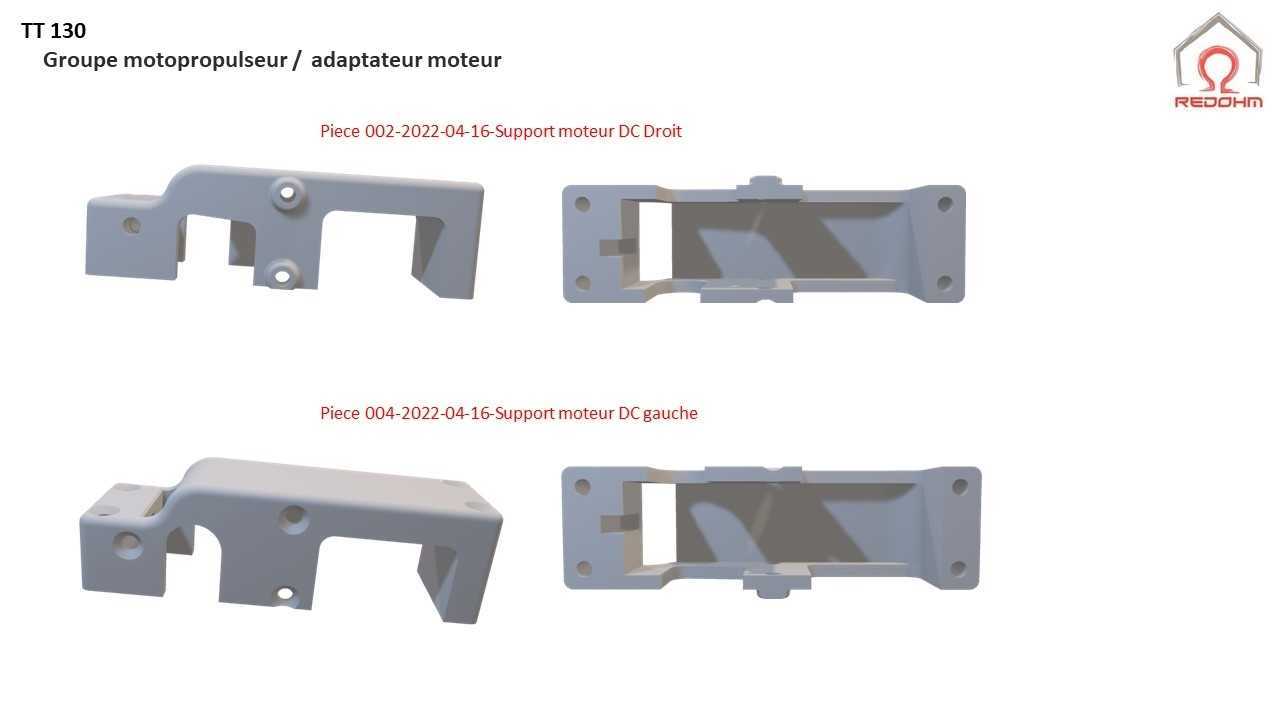

设计思路上，这次建模没有照搬市面上现成的测绘模型，而是把实际装机需要的所有基准都做了出来：电机固定耳的两个安装孔中心距严格按照实物尺寸做，孔位留了M2螺丝的过孔间隙，安装面做了0.2mm的凸台，避免底板打印或者切割的时候有平面度误差导致电机装歪；输出轴的D型切面尺寸完全匹配实物，轮芯的D型孔和轴的配合长度做足了8mm，足够传递额定扭矩，不会因为配合长度太短导致轮芯受力开裂；轮组和电机本体的间隙留了1mm，不会出现轮子转动的时候蹭到电机外壳或者减速箱端盖的问题；另外特意把电机的出线槽位置做了标注，装机的时候走线可以直接避开轮组的转动范围，不会出现线被轮子卷进去的故障。

再讲外形尺寸和安装边界，这套轮组装完之后的总宽度是从电机尾部到轮面外侧的距离，刚好适配常见的10cm宽度小车底板，轮径是标准的65mm，安装的时候底板离地间隙可以做到10mm以上，过普通的桌面接缝、电线小凸起都不会卡底；电机本体的直径是24mm，固定耳到底板安装面的高度是16mm，设计车架的时候只要在对应位置留够25mm的宽度、18mm的高度空间，就能完全容纳这套轮组，不会和上层的控制板、电池仓产生干涉；两个轮组对称安装的时候，轮距可以做到85mm到120mm之间调整，只需要调整底板上的安装孔位就行，模型里已经把电机固定孔的位置做了参数化预留，改孔位的时候不需要重新画电机模型。

实际做结构验证的时候，特意核对了几个容易出问题的配合面：减速箱输出轴的同轴度，轮芯安装后的径向跳动量控制在0.3mm以内，高速转动的时候不会出现明显的晃动；电机固定耳的安装面和输出轴的垂直度做了约束，装完之后轮子不会出现偏磨的情况；轮面的宽度是26mm，和地面的接触面积足够，承载1kg重量的时候轮面的变形量很小，不会因为负载太大导致轮面塌瘪影响行走精度。另外模型里把所有的倒角、拔模斜度都按照实际注塑件的工艺做了还原，不管是做结构干涉检查，还是做爆炸图指导装机，都能直接用，不需要再额外补工艺特征。很多新手做小车设计的时候容易忽略轮组和电机的配合间隙，要么留的太小装不上，要么留的太大晃荡，这个模型里所有的配合尺寸都是经过实际装机验证的，直接导出工程图就能加工底板，打印轮组的替换件也能直接用，不需要反复调整公差。
