带输出齿轮的50BYJ46型步进电机结构

这款带输出齿轮的50BYJ46步进电机，是小型自动化执行机构里非常常见的动力元件，日常在智能家电风门控制、小型云台转动、自动售货机货道推送、3D打印机辅助送料机构、智能门锁锁舌驱动这类对安装空间要求严苛、输出扭矩需求适中、需要精准角度控制的场景里应用极广。很多刚接触小型传动结构设计的工程师容易忽略这类减速步进电机的安装边界，实际做结构适配的时候，首先要注意电机本体的圆柱形外壳直径，本体侧面的两个带安装孔的固定耳是核心定位基准，两个安装孔的中心距、孔位到电机输出轴中心的同轴度公差，直接决定了装配后输出齿轮和啮合从动轮的中心距精度，一旦安装孔位偏差超过0.1mm，很容易出现齿轮啮合过紧卡滞、或者啮合间隙过大回程超差的问题。

从结构设计逻辑来看，这款电机采用的是内置多级齿轮减速的结构，输出端直接集成了直齿圆柱齿轮，省去了设计人员额外搭配输出联轴器、单独装配传动齿轮的工序，也避免了额外装配带来的累计公差。输出齿轮的齿形参数是设计适配结构时的核心参考，建模的时候要注意齿顶圆、齿根圆、模数、压力角的匹配，很多新手做啮合结构的时候只看中心距，忽略齿宽的对齐，实际装配后出现齿轮局部啮合、传动噪音大、齿面磨损快的问题，这款电机的输出齿轮齿宽和本体输出轴的轴向定位是匹配的，设计从动轮的时候齿宽要略大于输出齿轮齿宽，预留0.2-0.3mm的轴向窜动间隙，避免电机运转时的轴向窜动导致齿轮脱啮。

实际选型应用的时候，要注意这类步进电机的输出扭矩是经过内置减速箱放大后的，输出端集成的齿轮本身的强度要匹配额定输出扭矩，不要随意更换齿数更少、齿厚更薄的替代齿轮，否则容易出现打齿故障。电机本体侧面的出线槽位置也是结构设计时容易遗漏的点，很多人做安装座的时候只避让了圆柱形本体，没给侧面的出线位置留足够的走线空间，装配的时候把导线压在安装座和电机外壳之间，长时间运转后导线绝缘层磨损会引发短路故障。另外电机底部的端盖是卡扣式结构，做安装腔设计的时候不要在端盖卡扣位置设计顶紧的筋位，否则会把端盖顶变形，导致内置减速箱的齿轮轴偏移，出现传动卡滞、运转电流过大的问题。

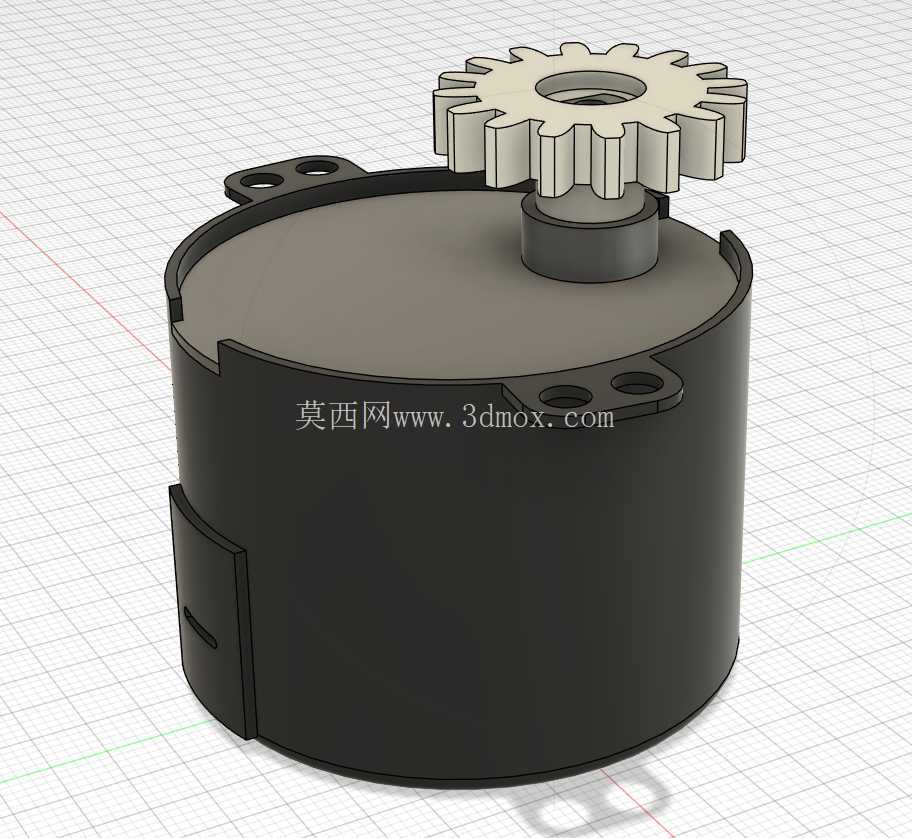

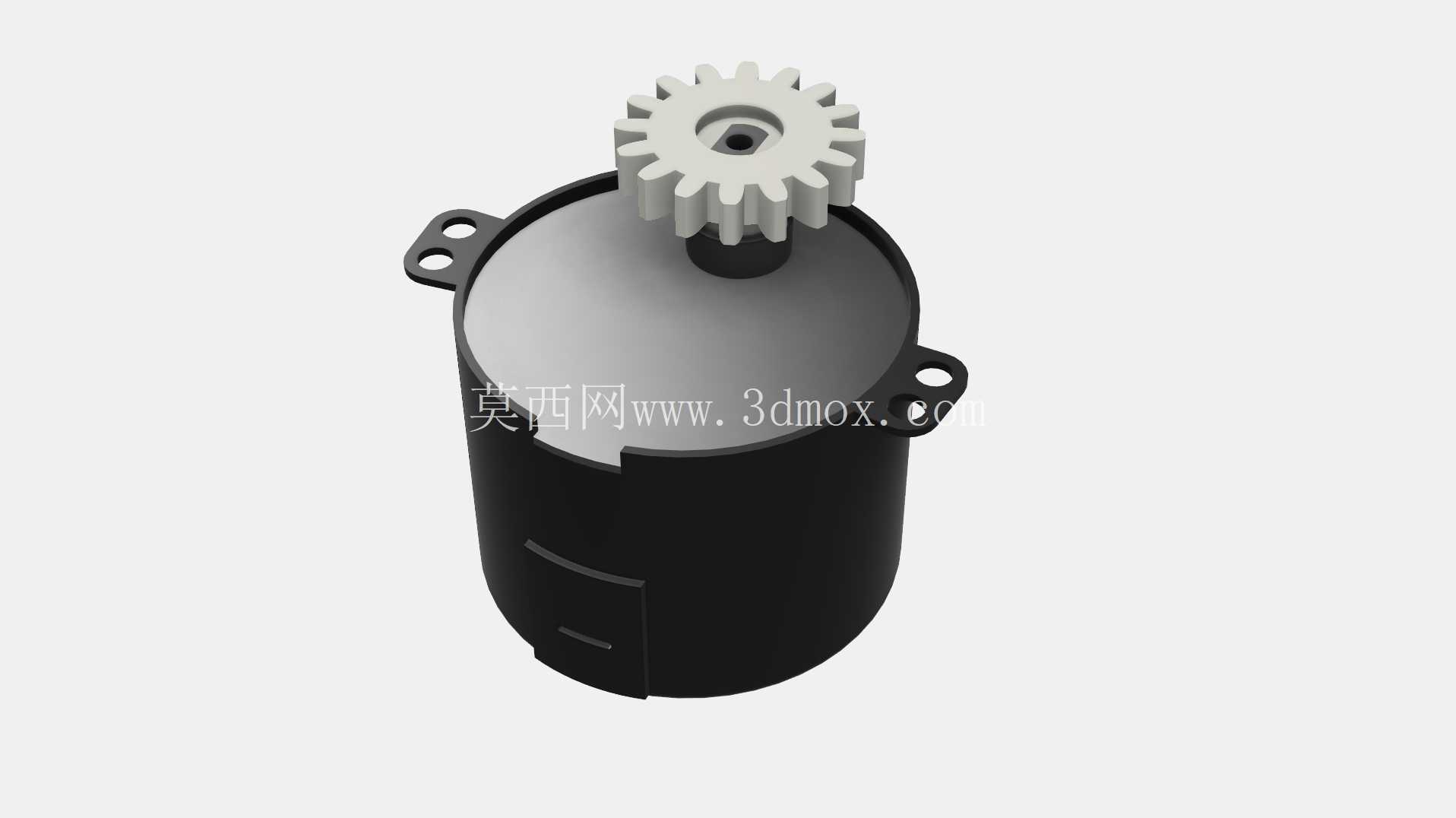

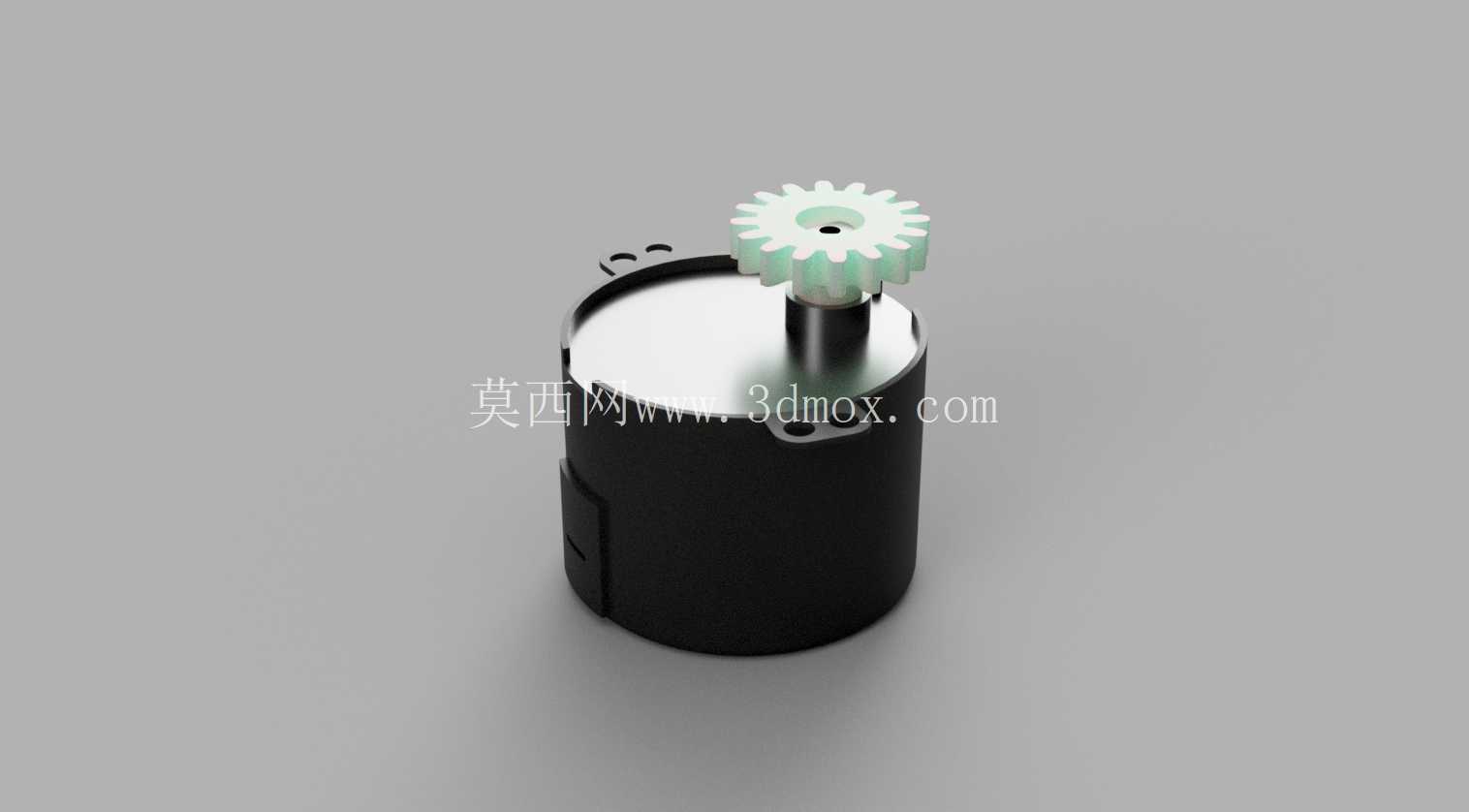

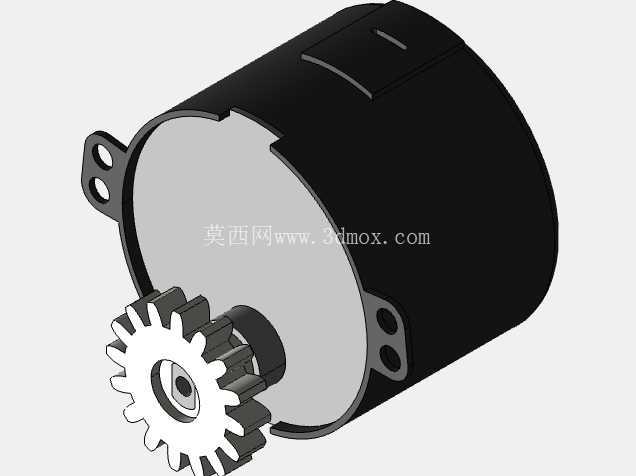

从建模还原的角度来说，这款模型完整还原了电机本体的固定耳位置、输出轴的凸台结构、集成齿轮的齿形细节、侧面出线位的结构特征，做结构干涉检查的时候可以直接导入装配体，不用再二次测绘修正安装尺寸。很多工程师做小型设备结构的时候，习惯直接调用这类成熟电机的三维模型做布局，能大幅缩短测绘周期，尤其是在做传动链布局的时候，可以直接在装配体里匹配从动齿轮的参数、调整安装板的孔位，不用反复打样验证孔位偏差。要注意的是，这类步进电机的输出轴存在一定的轴向窜动量，设计轴向限位结构的时候不要把输出齿轮的端面顶死，要预留合理的窜动间隙，否则电机运转时会出现额外的轴向负载，降低电机使用寿命。另外固定耳上的安装孔是光孔设计，装配的时候用自攻螺丝或者铜柱固定，要注意螺丝的拧入深度不要超过安装耳的厚度，避免螺丝顶到电机内部的线圈或者减速齿轮，造成电机损坏。

在实际的传动场景里，这款集成齿轮的步进电机相比光轴输出的型号，少了一道齿轮装配工序，适合批量生产的小型消费类电子、小型自动化设备使用，能有效降低装配工时和装配不良率。设计适配结构的时候还要注意齿轮的防护，不要让安装结构的筋位太靠近齿轮啮合区域，避免装配过程中产生的塑料碎屑、灰尘落入齿隙，造成齿轮卡滞。如果是在有一定防尘要求的场景下使用，可以在齿轮啮合区域设计简单的防尘挡边，不用做完全密封的结构，就能大幅降低异物进入齿隙的概率，提升机构的运行可靠性。
