Nema11薄型双极步进器三维结构

这款薄型双极步进器的结构设计，核心瞄准的是狭小安装空间内的精密位移控制场景，在桌面级小型自动化模组、便携检测设备、微型3D打印挤出机构、精密光学调焦组件这类对安装厚度有严苛限制的设备里，常规圆柱型步进电机往往因为轴向尺寸过长无法适配，而这款扁平结构的步进器刚好能填补这类场景的动力需求空白。从实际使用的角度看，这类步进器不需要额外搭配减速箱就能实现低转速下的平稳扭矩输出，1.8度的步距角配合细分驱动可以达到微米级的位移控制精度，足够满足小型设备里的点位定位、低速进给需求。

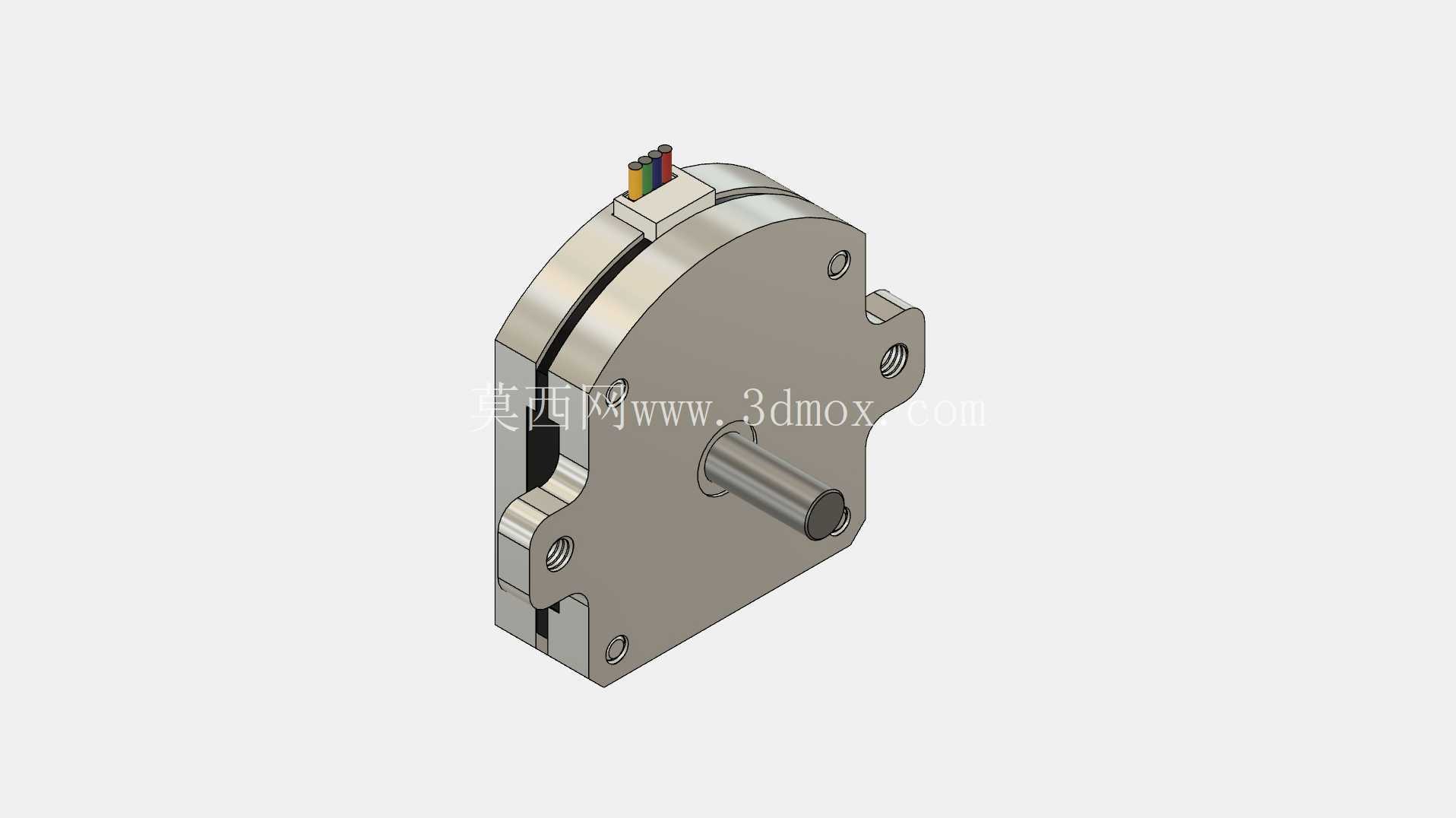

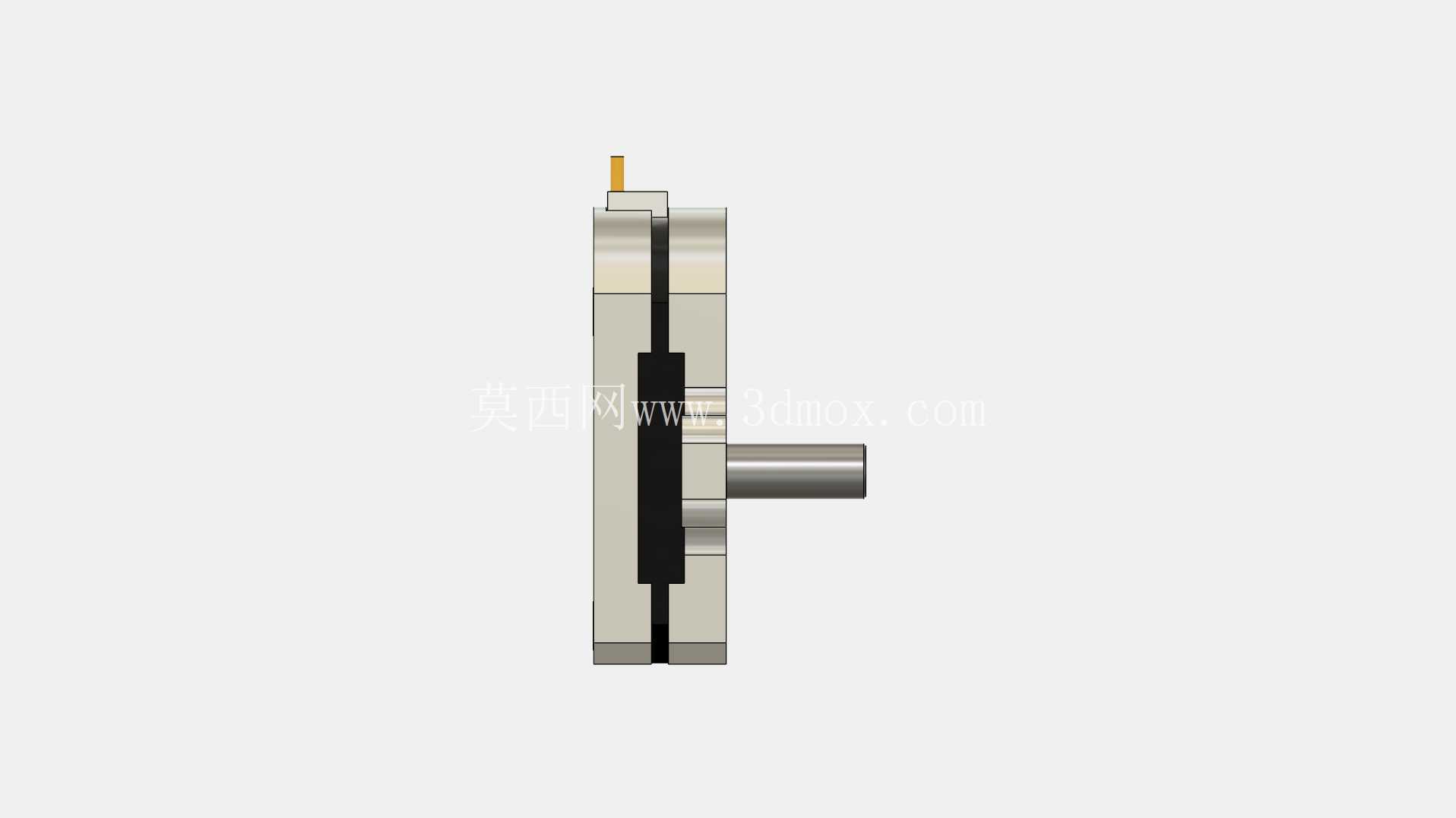

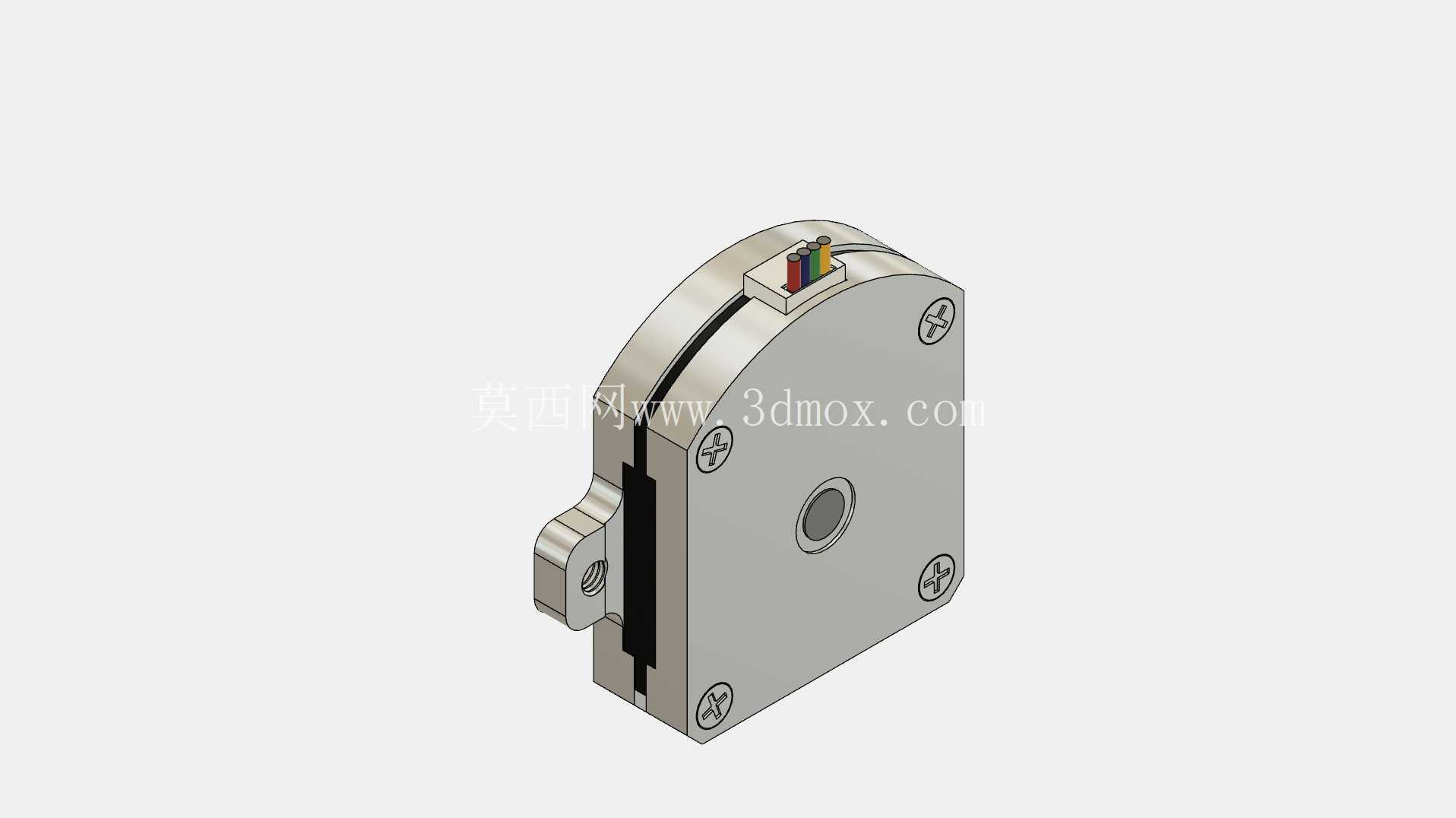

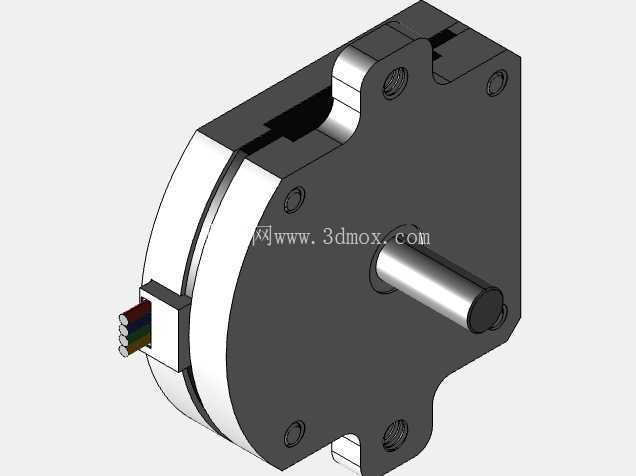

设计思路上，这款产品采用了扁平式的磁路布局，将定子绕组与转子结构沿径向铺开而非轴向堆叠，以此压缩整体的轴向安装高度，从结构边界来看，整体外形尺寸控制在28×33mm的安装面范围内，电机本体的轴向厚度仅9.5mm，输出轴采用直径4mm的标准圆轴设计，轴伸长度匹配常规微型联轴器的安装尺寸，不需要额外加工改轴就能直接搭配常用的微型传动件使用。机身侧面预留了两个带安装孔的固定耳，安装孔位的中心距经过标准化设计，能直接适配Nema11规格的通用安装支架，不需要单独定制安装转接件，降低设备端的结构设计成本。出线端采用侧出式的排线接口，引线沿机身径向排布，不会额外占用轴向的安装空间，在叠层安装的紧凑结构里，不会因为引线弯折干涉影响周边部件的布局。

从功能特性来看，这款双极步进器采用四相绕组设计，额定工况下可以输出1Ncm的持续扭矩，足够驱动小型负载做往复或连续回转运动，整体重量仅28g，在便携设备、手持检测仪器这类对整机重量敏感的场景里，不会给结构件带来额外的负载负担。机身的金属外壳既承担了结构固定的作用，也能形成闭合的磁屏蔽层，减少绕组工作时的电磁外泄，避免对设备内的敏感传感元件造成电磁干扰，这一点在光学检测、精密测量类设备里尤为重要。

在做设备结构选型时，需要注意这款步进器的安装边界：固定耳上的安装孔适合用M2规格的螺丝锁紧，锁附深度不能超过2mm，避免螺丝顶入机身内部干涉转子运转；输出轴的同轴度公差控制在0.02mm以内，搭配联轴器时要选择适配4mm轴径的夹紧式联轴器，不要用顶丝式联轴器以免在轴表面留下压痕，影响后续的拆装维护。侧出的排线要预留至少5mm的弯折半径，避免引线根部反复弯折出现断线问题。另外，因为机身厚度较薄，绕组的散热面积相比常规同规格圆柱步进器更小，在持续高速运转的工况下要注意预留一定的散热空间，不要将机身完全包裹在隔热结构内，避免绕组过热导致扭矩衰减。

从建模还原的角度看，这款模型完整还原了电机的所有安装特征，包括固定耳的孔位倒角、输出轴的端面细节、出线端的排线结构，在做整机装配仿真时，可以直接导入模型做干涉检查，不需要再手动测绘电机的外形尺寸，能大幅缩短结构设计阶段的零件建模周期。模型的所有配合面都按照实际加工公差做了预留，在做虚拟装配时能真实反映实际安装时的间隙情况，避免设计阶段出现安装干涉的问题。对于做小型精密设备开发的结构工程师来说，这类标准化的微型动力部件模型，能有效减少重复建模的工作量，把更多精力放在核心功能结构的设计优化上。
