气动剪切执行机构结构设计方案

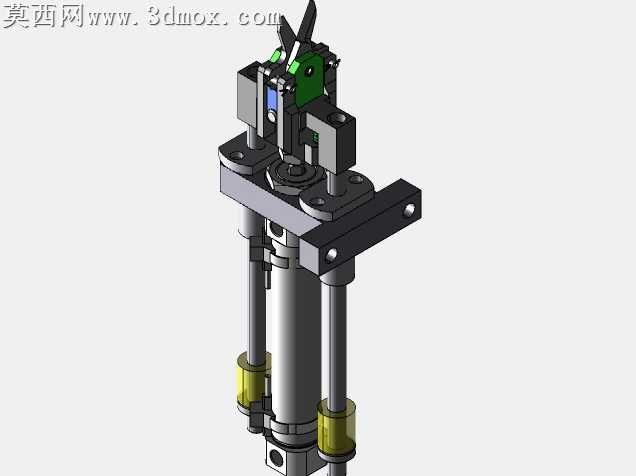

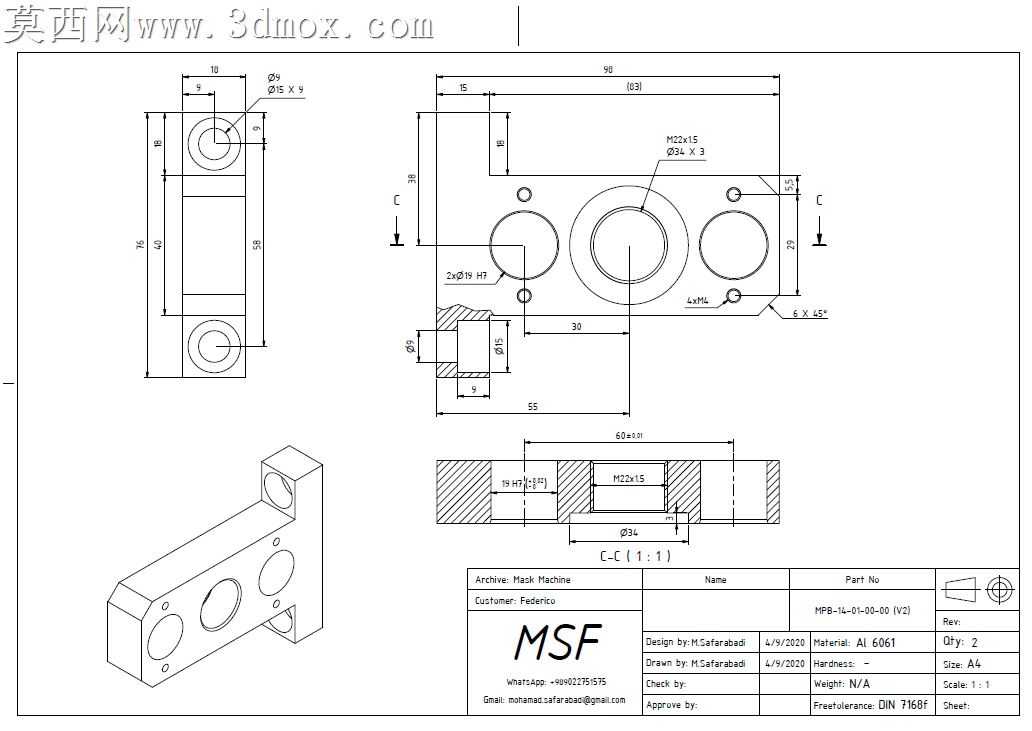

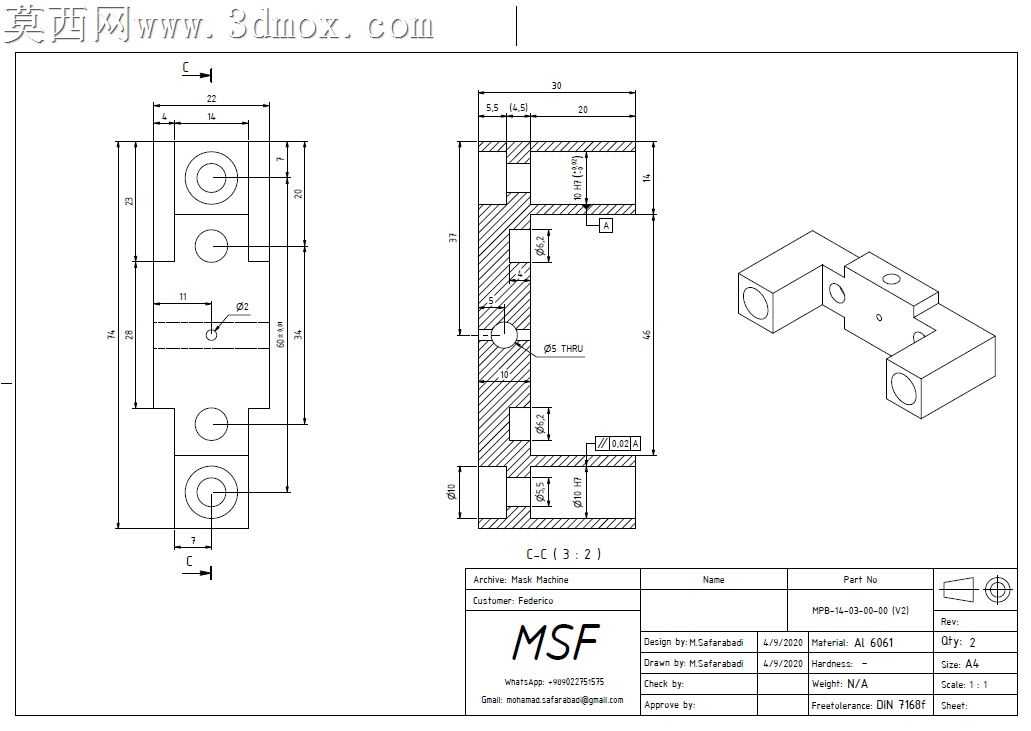

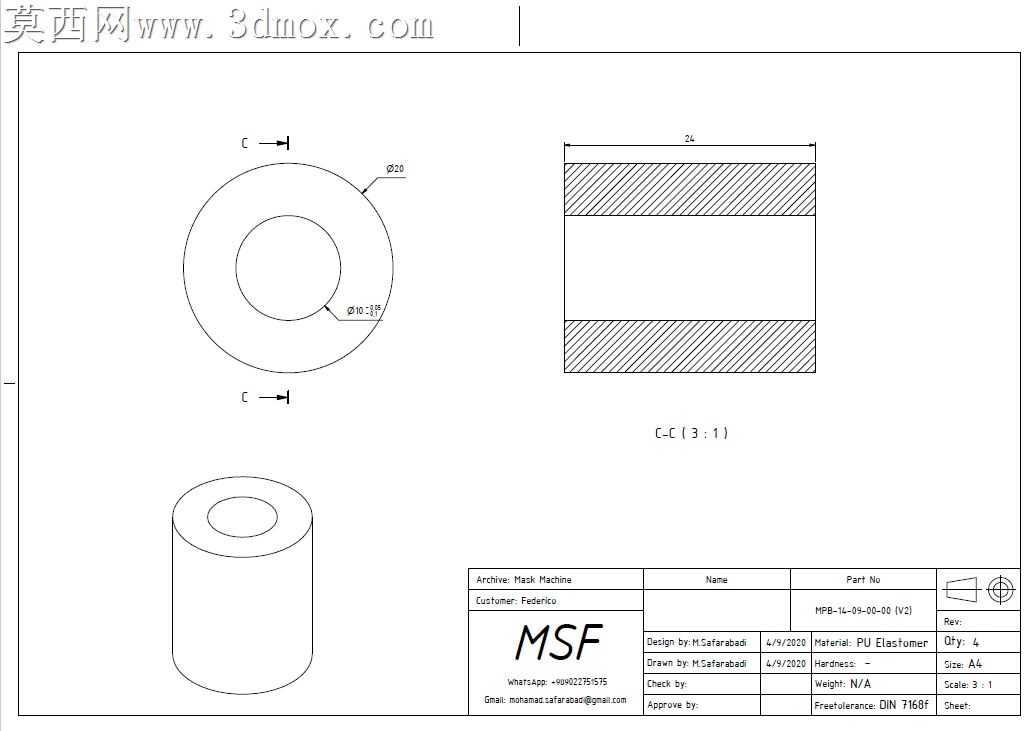

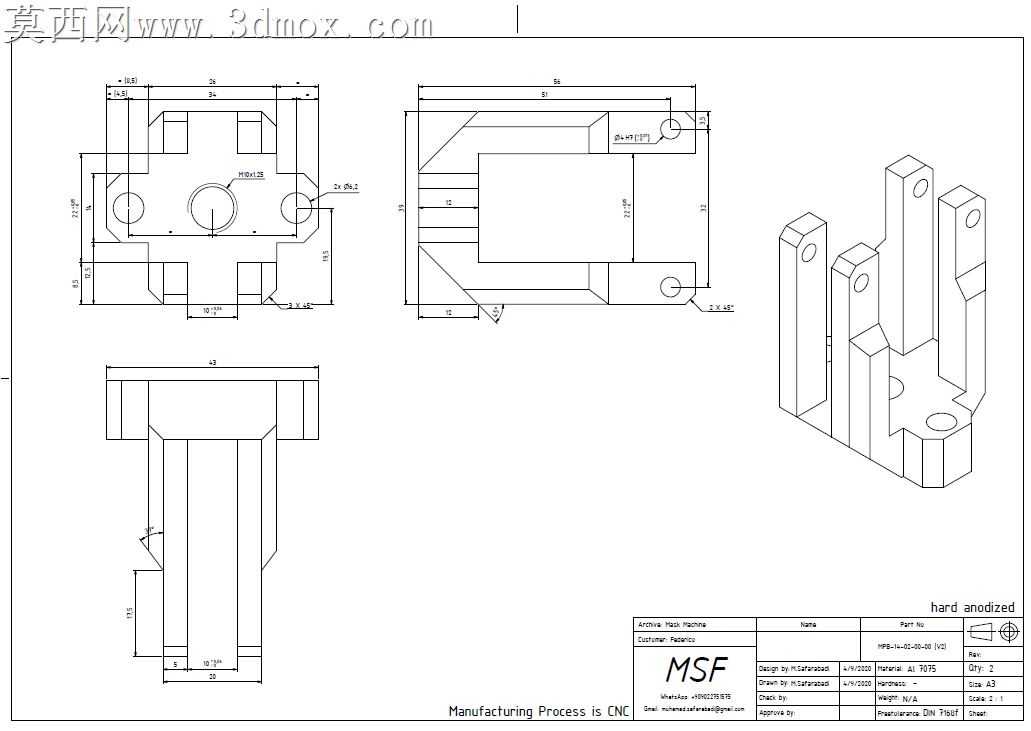

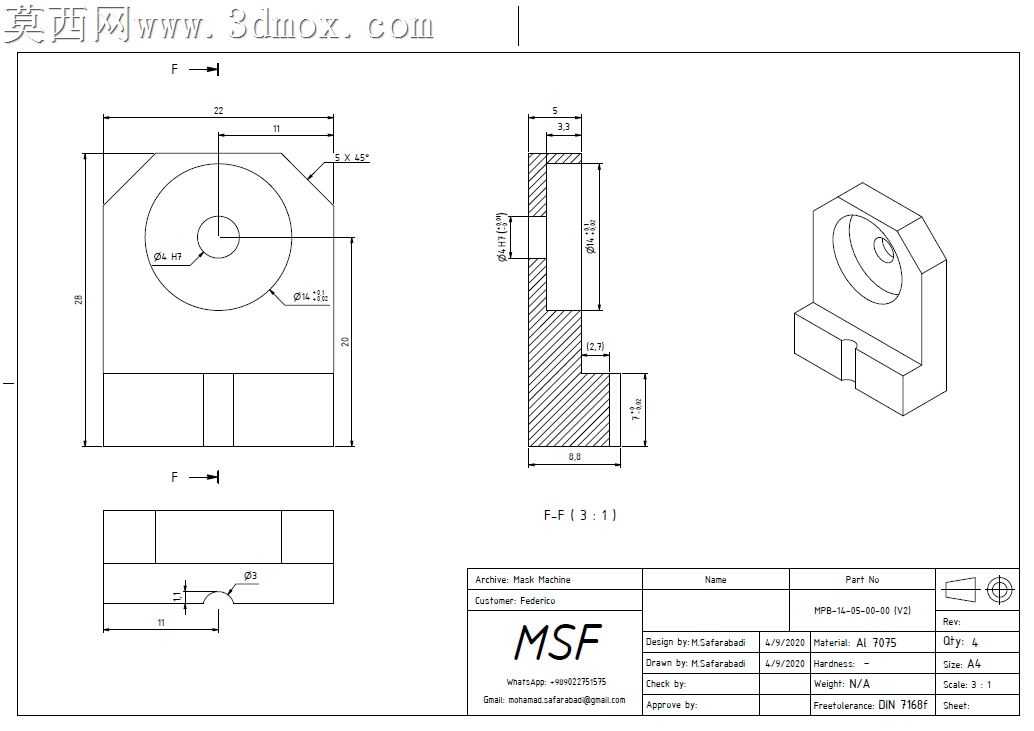

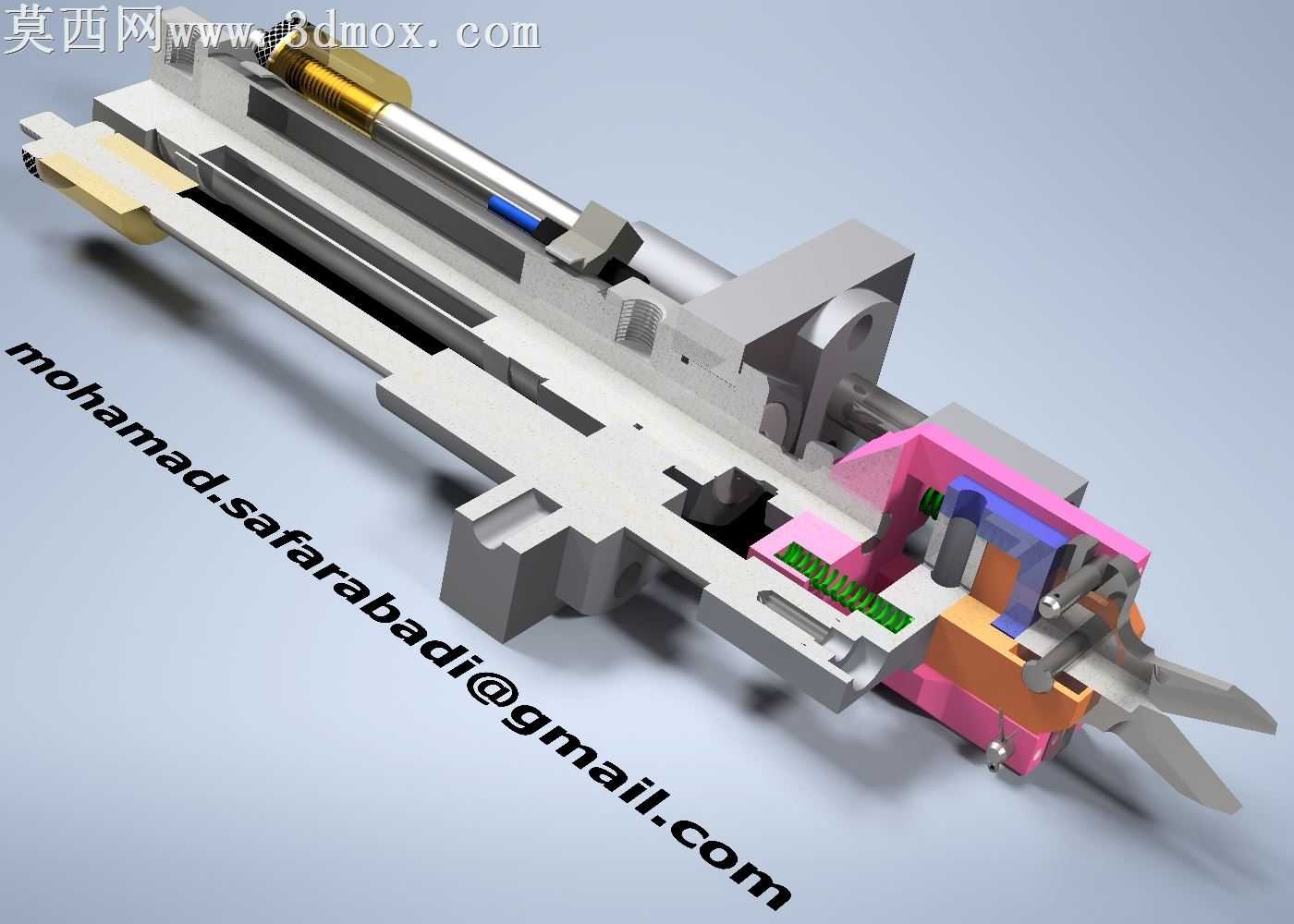

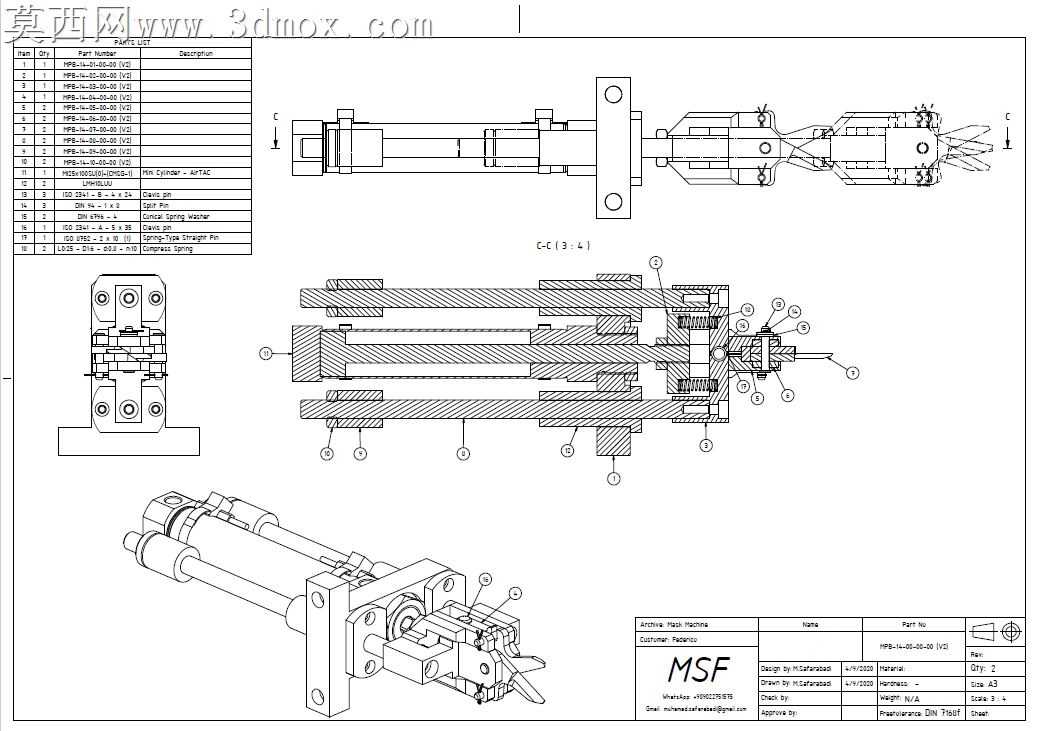

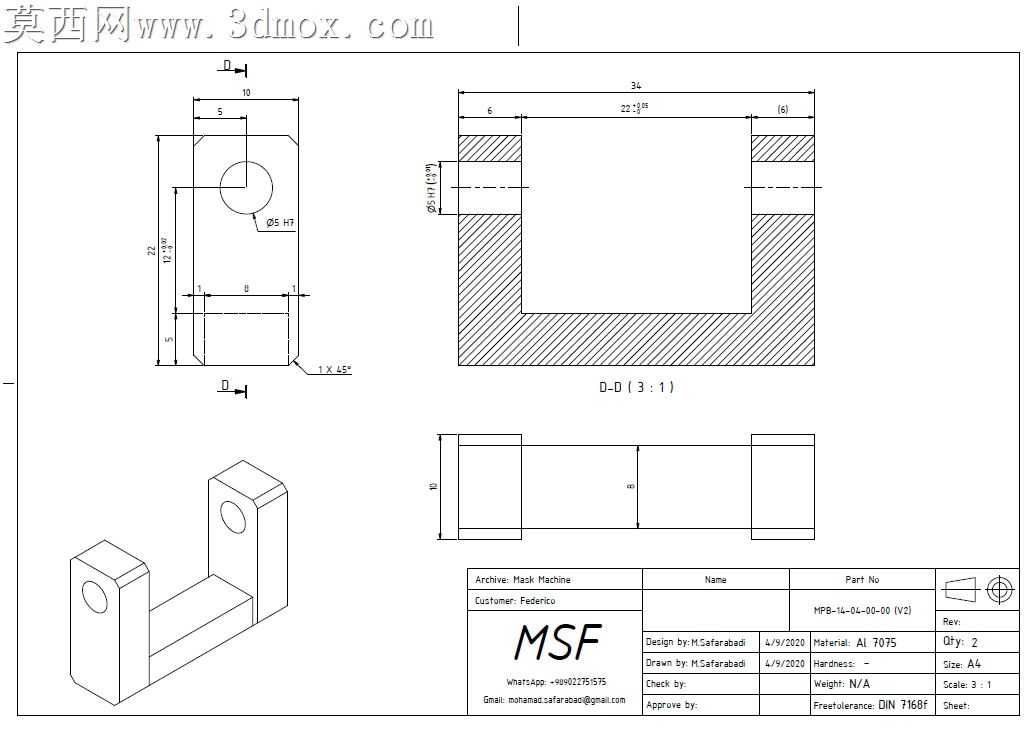

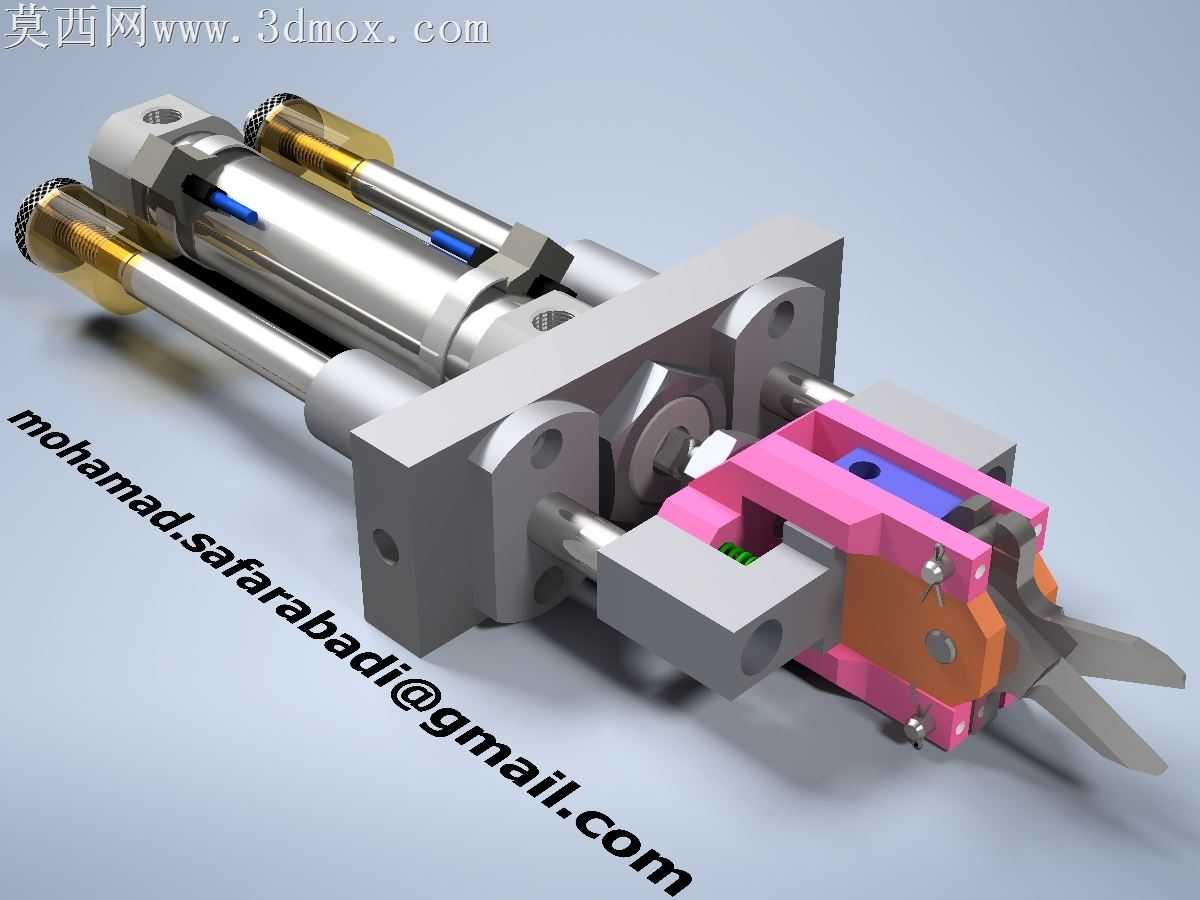

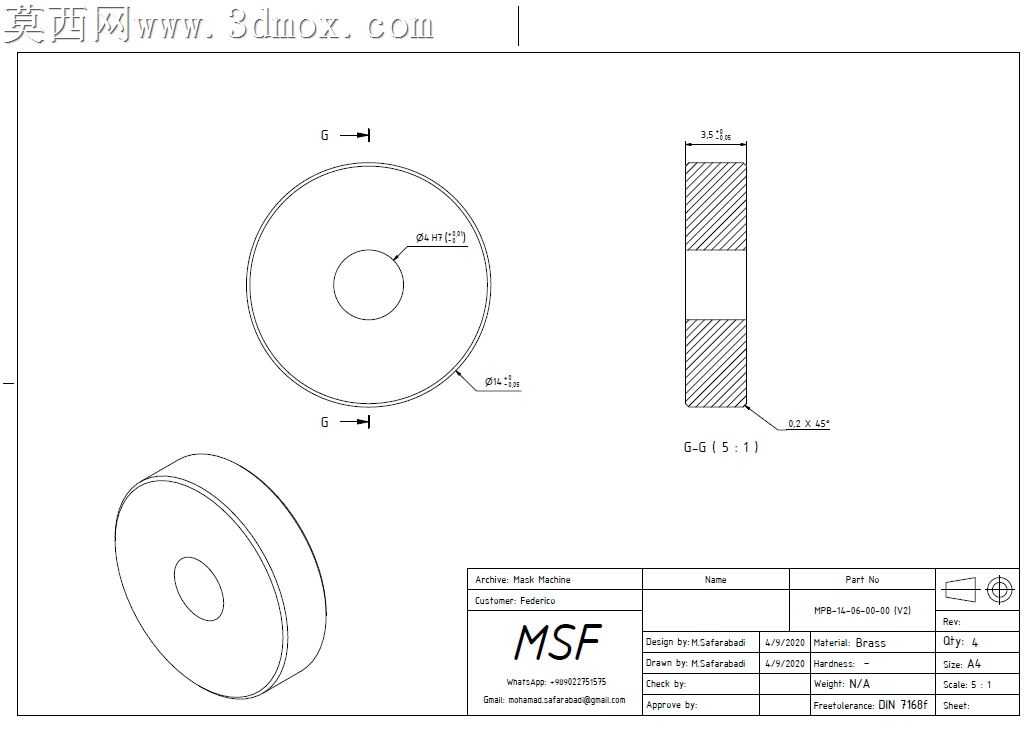

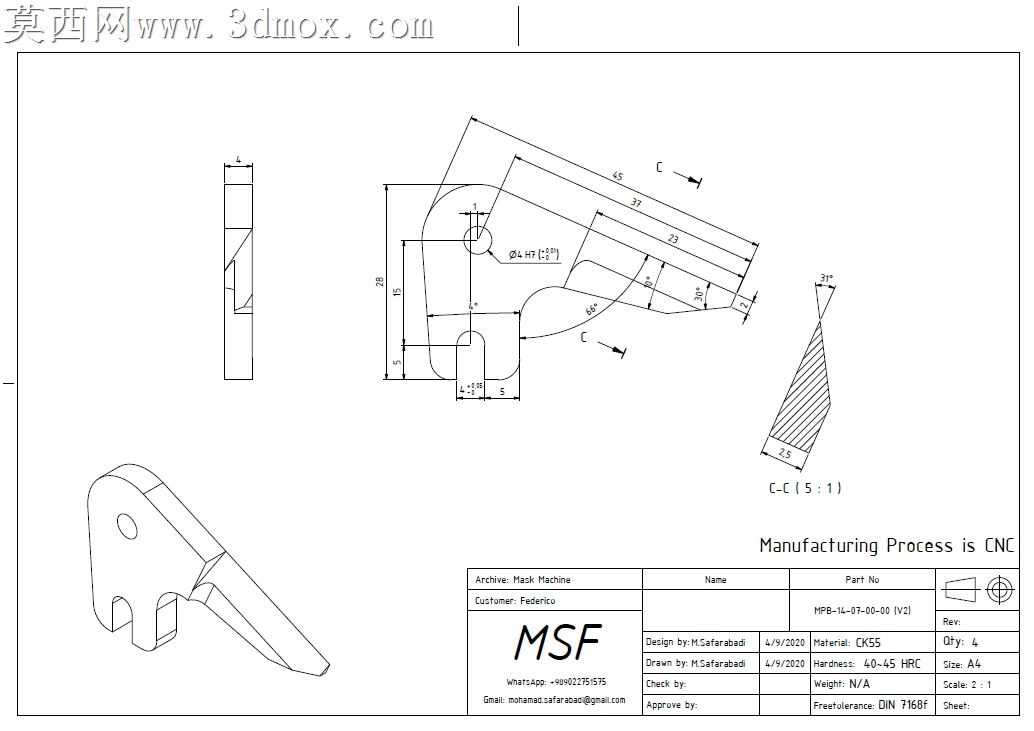

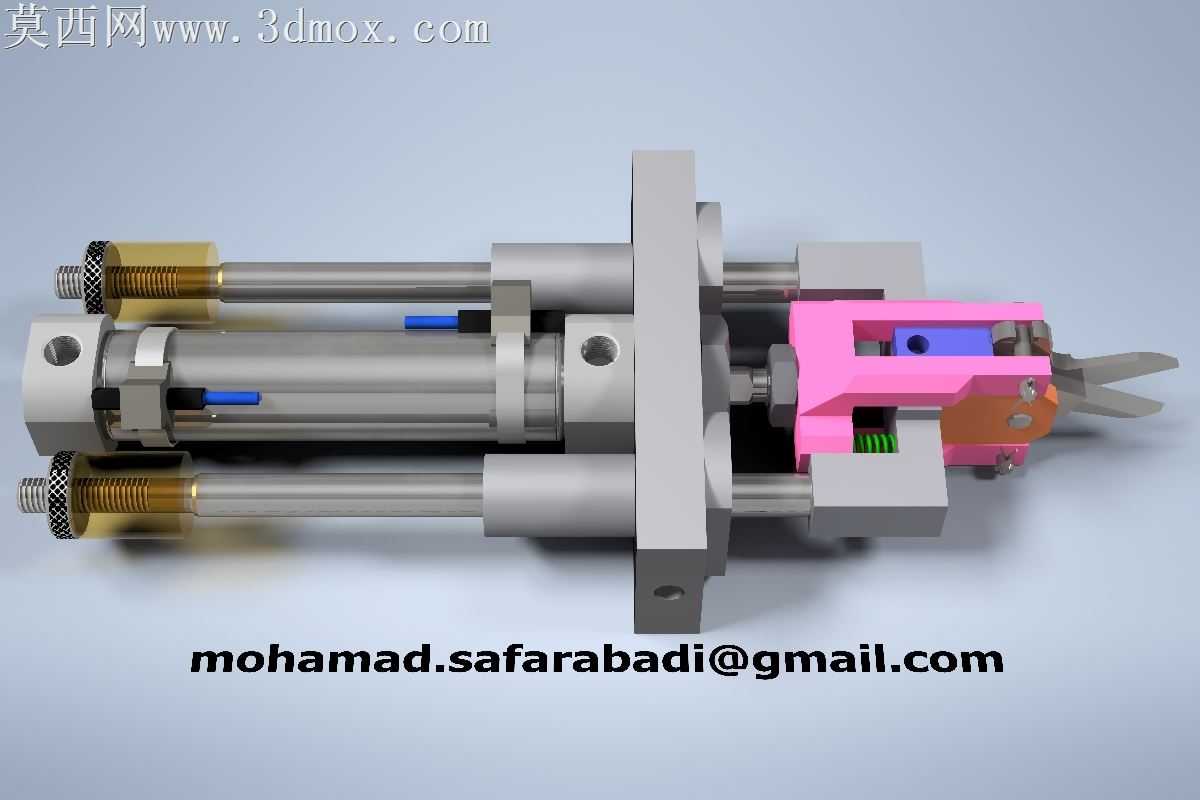

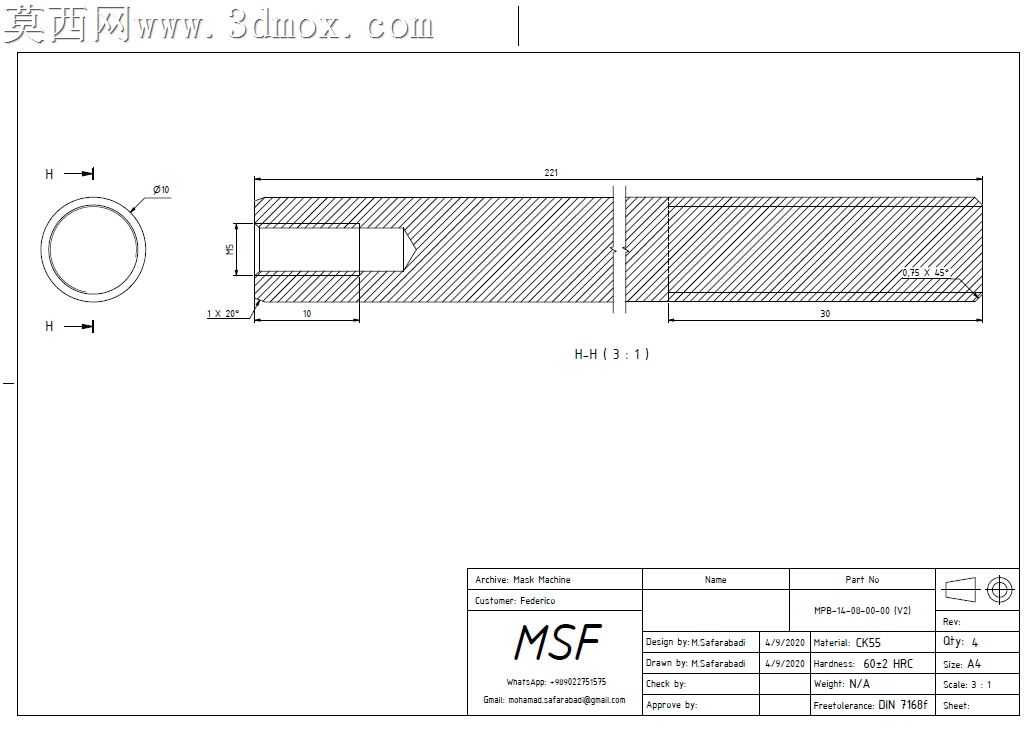

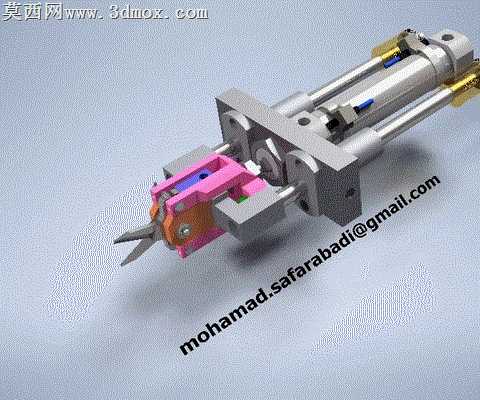

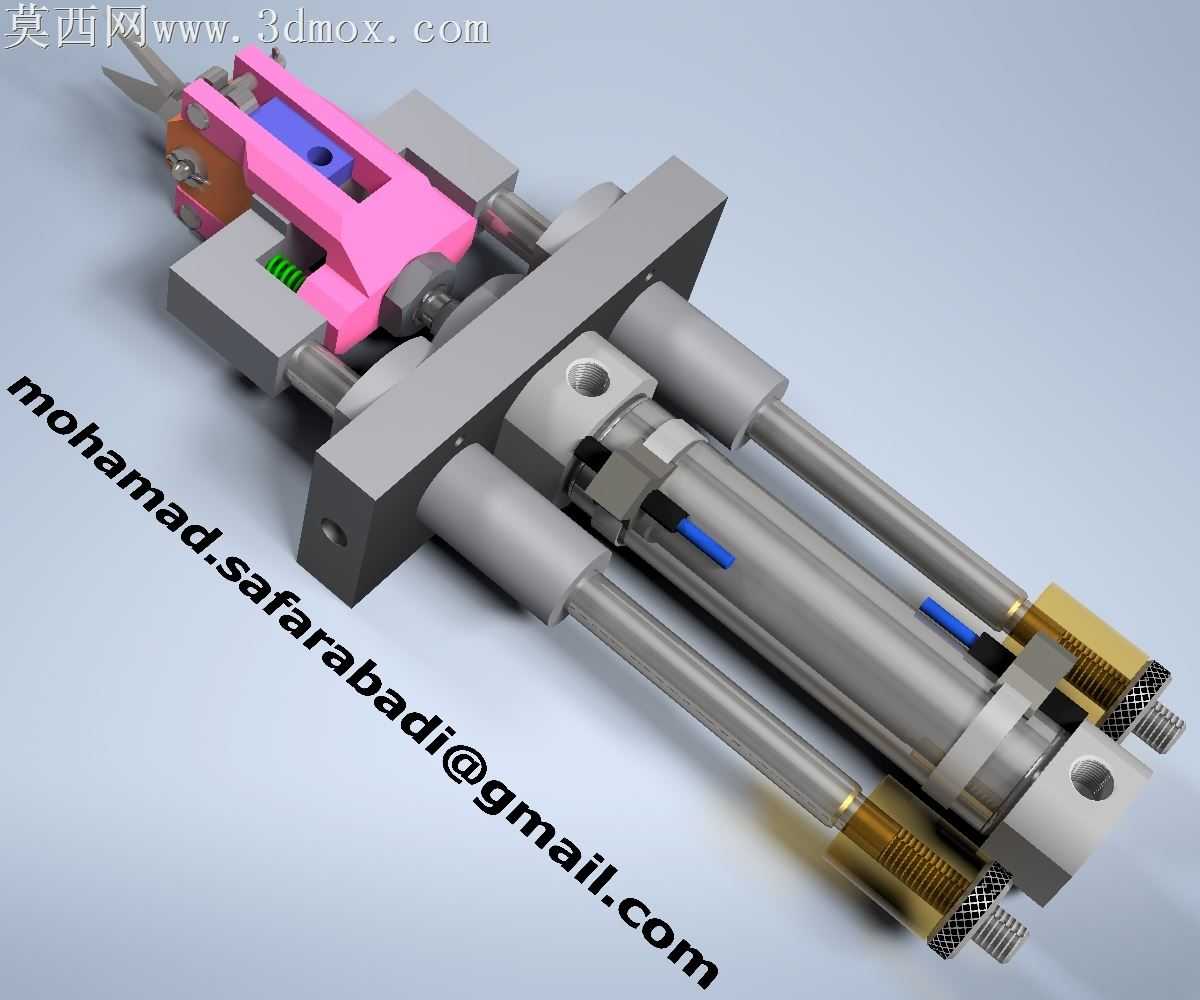

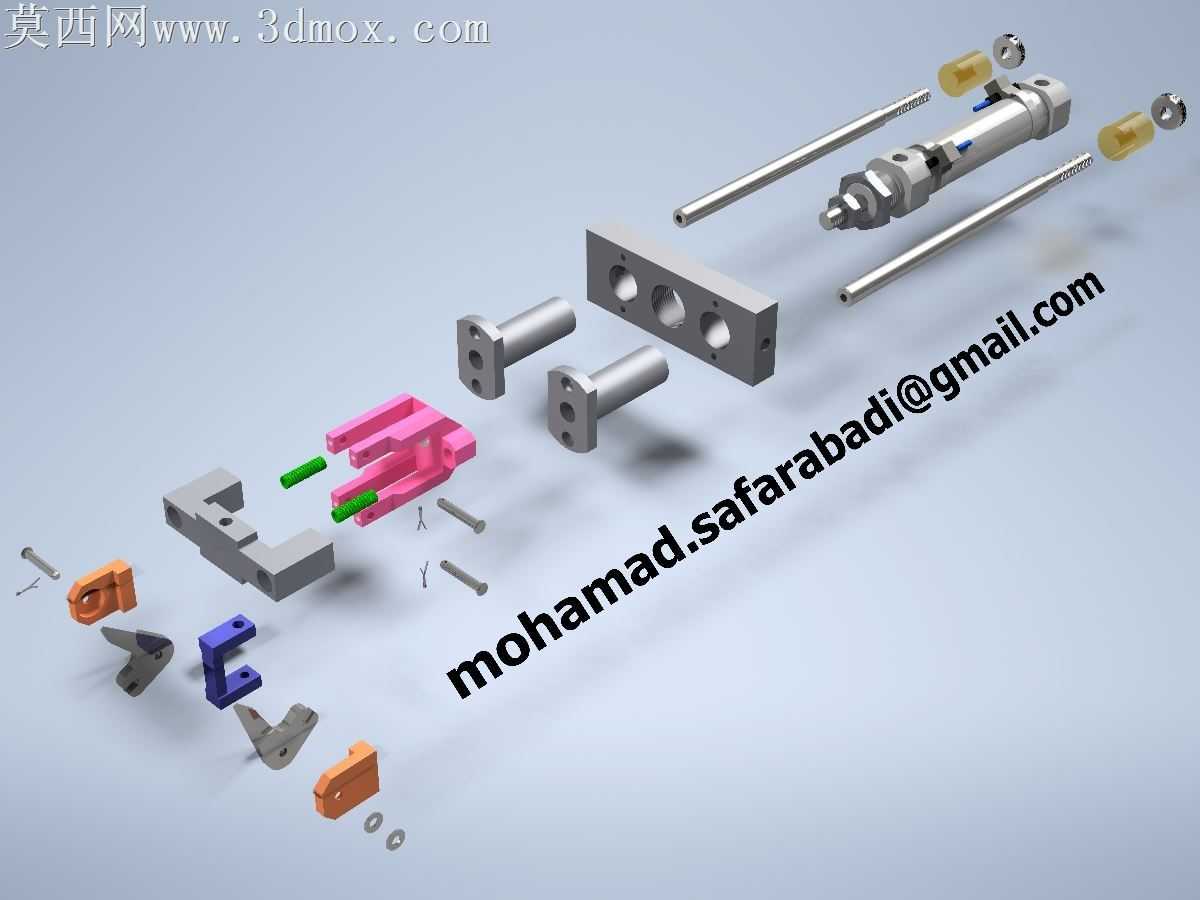

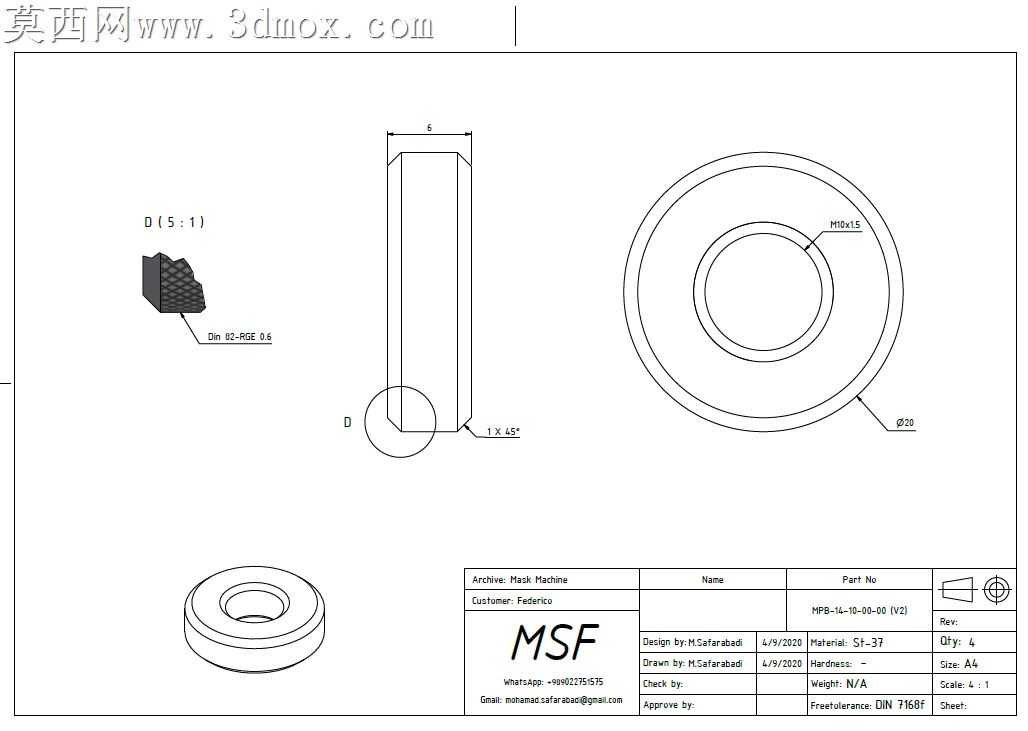

本作品为气动驱动的剪切作业执行机构三维模型，整体采用参数化建模方式完成，在主流三维CAD环境中完成全零件建模与虚拟装配，完整还原了气动剪刀的全部结构细节与装配关系。建模过程中严格遵循机械设计公差配合规范，对气缸腔体、导向光轴、剪刃铰接副、安装基座等核心部件均按照实际加工工艺要求完成特征构建，所有零件的倒角、退刀槽、安装孔位等细节均完整呈现，未做简化省略处理。渲染阶段采用工业产品级渲染方案，金属结构件赋予哑光银灰色金属材质，模拟阳极氧化铝合金的表面质感，气缸活塞杆采用抛光金属材质表现高反光金属特性，剪体的功能模块采用高饱和度的粉色、橙色工程塑料材质区分不同功能组件，密封件、铰接销轴等小零件分别赋予对应橡胶、金属材质，通过三点布光方案突出机构的结构层次与装配关系，阴影柔和自然，清晰展现各部件的位置与连接逻辑。结构设计上采用双导向轴平行布局保证剪切动作的运行稳定性，气缸作为动力输出端通过铰接结构将直线往复运动转化为剪刃的开合剪切动作，安装基座预留标准安装孔位可直接集成到自动化生产线的工装工位中，剪刃部分采用模块化设计可根据裁切材质更换不同刃口形式的刀头。设计思路围绕工业现场的金属板材、管材、塑料件的剪切与压接作业需求展开，整体结构紧凑，动力传输路径短，动作响应迅速，适配0.4-0.6Mpa的常规工厂压缩空气气源，无需额外增压设备即可稳定输出足够的剪切力，双导向结构可有效抵消剪切过程中的侧向力，延长剪刃与气缸的使用寿命，模块化的结构设计也便于后期的维护与易损件更换，可直接用于自动化裁切工位的方案设计、教学演示以及非标设备的选型参考。
