家用一体成型塑料晾晒衣架结构设计

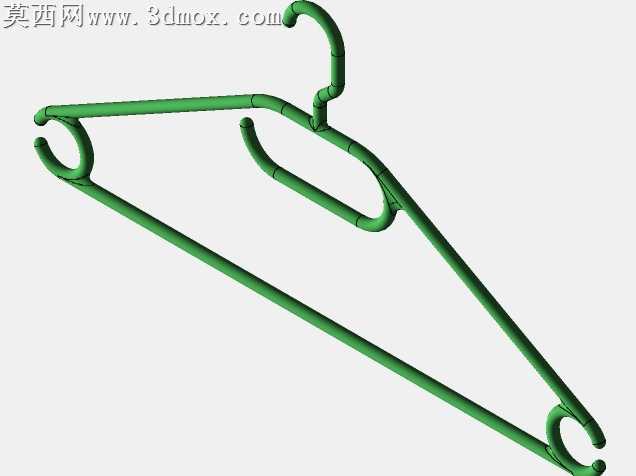

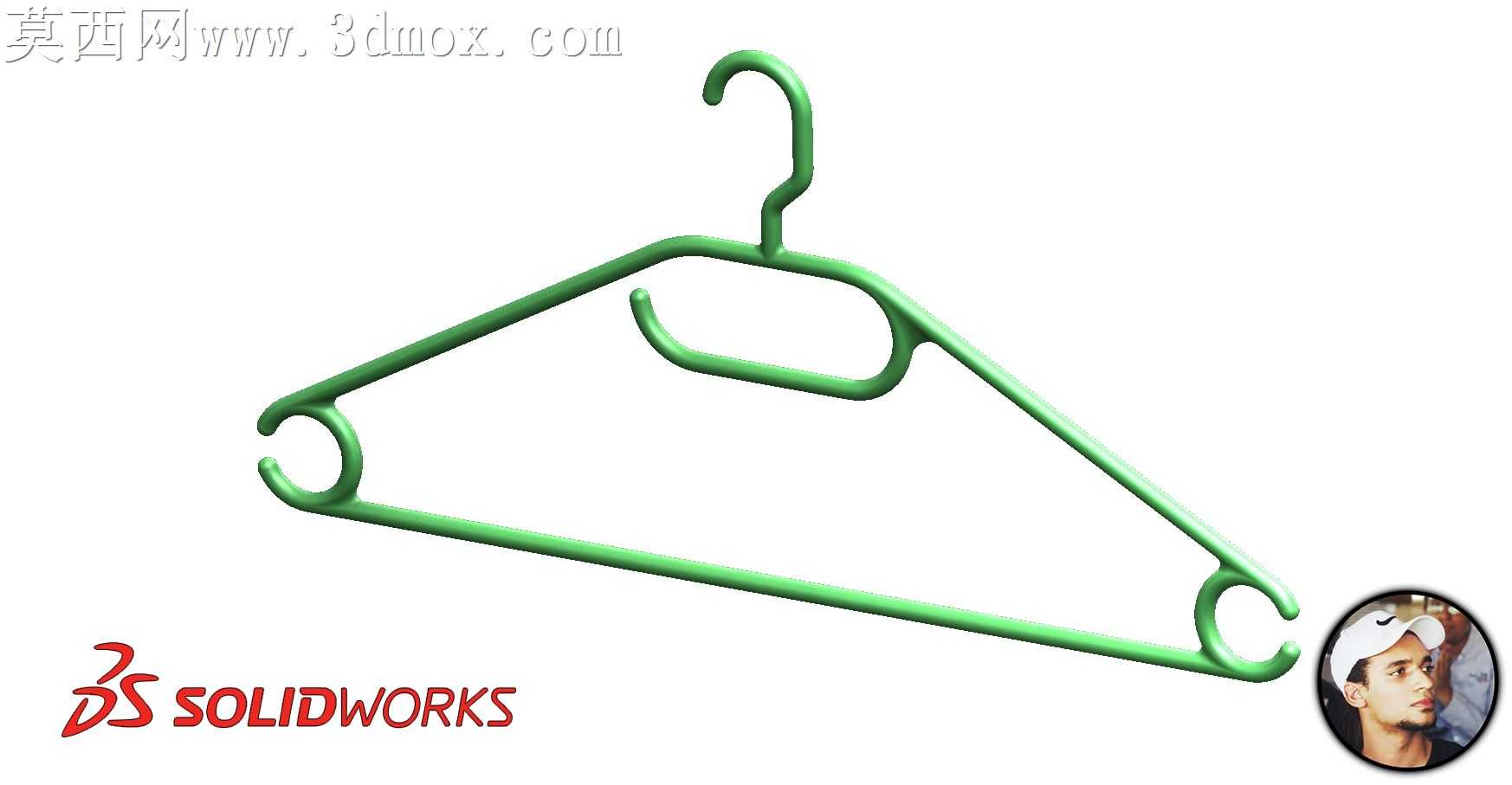

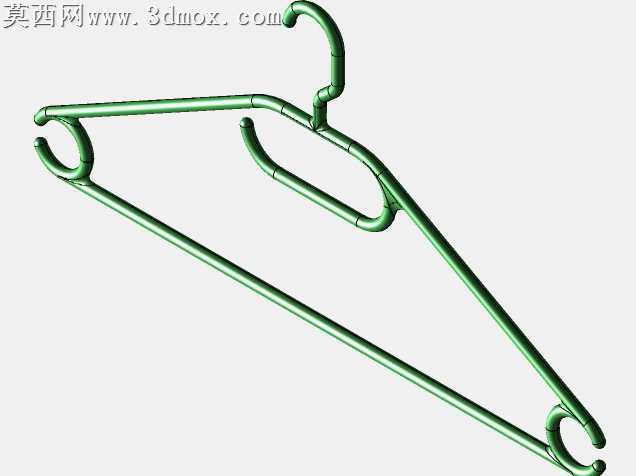

本作品为家用塑料晾晒衣架的三维设计成果，建模过程基于图像反向工程思路开展，首先通过参考实物衣架的多角度实拍图像，在三维建模环境中完成轮廓基准的搭建，先绘制衣架主体的中心骨架曲线，精准匹配常规衣架的三角支撑轮廓，兼顾悬挂衣物时的受力分布合理性，确保肩部支撑弧度适配常见衣物的肩线角度，避免悬挂后出现衣物鼓包、滑落的问题。建模阶段先完成主体薄壁结构的搭建，采用一体注塑成型的结构逻辑，主体杆件采用均匀壁厚设计，适配注塑生产的工艺要求，避免出现壁厚差异过大导致的注塑缺陷；顶部挂钩部分采用圆弧过渡设计，挂钩的开合弧度适配常规晾衣杆、衣柜挂杆的直径范围，挂钩与主体衔接处做加强筋结构处理，提升悬挂重物时的结构强度，防止长期使用出现衔接处断裂的问题。衣架主体中部增设的小型挂钩结构，可用于悬挂吊带、围巾、领带等小件织物，拓展产品的使用场景；两端的挂耳缺口采用圆弧收边设计，既可以用来固定细肩带衣物防止滑落，也避免尖锐边角划伤衣物或者使用者。材质设置阶段，主体衣架赋予哑光绿色PP塑料材质，调整材质的粗糙度、反射参数，还原日常塑料衣架的真实质感，场景渲染阶段调整灯光角度与环境参数，通过多光源布光展现模型的轮廓细节与结构特征，同时完成视图预设调整，让模型的结构细节可以清晰呈现。设计过程中同步验证了结构的合理性，一体成型的结构无需额外装配零件，降低生产组装成本，整体结构兼顾实用性与生产可行性，既满足日常晾晒、收纳衣物的使用需求，也符合塑料注塑加工的工艺要求，可作为同类日用品结构设计、反向工程建模的参考案例。
