Linksys EA8100家用千兆无线路由器结构设计

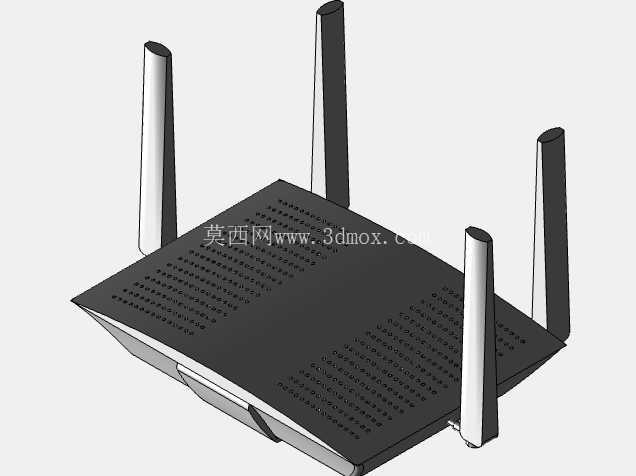

　　在家庭局域网搭建、小型办公网络部署场景中，无线路由器作为核心接入节点，其结构设计直接影响信号覆盖范围、散热效率与长期运行稳定性，本次呈现的Linksys EA8100三维结构，完整还原了量产机型的壳体布局、天线铰接结构、内部腔体预留空间，可作为同类网络通讯设备结构设计的参考样本。从实际使用场景来看，这款设备主要面向120-180平的多居室家庭、10人以内的小型办公场景，承担有线宽带接入转换、多终端无线信号收发、局域网数据转发的核心功能，四根外置高增益天线的布局，是经过多轮信号仿真验证后的结果——分别布置在壳体后侧的四个边角位置，铰接结构支持0-90度俯仰调节、360度水平旋转，用户可根据实际摆放位置调整天线角度，减少墙体、金属柜体对2.4G与5G双频信号的遮挡损耗，相比内置天线方案，外置铰接天线的信号覆盖边界可拓展30%左右，同时降低后期天线损坏后的更换维护成本。从结构设计思路来看，整机采用上盖下壳的分体式卡扣装配方案，上盖表面密布的格栅式散热孔并非装饰性设计，孔位直径、开孔密度是根据主板主芯片、射频功放模块的发热功率匹配计算的，上盖内侧对应散热孔的位置预留了防尘网安装槽，可在不明显增加风阻的前提下阻挡日常浮尘进入腔体；下壳底部设计了四个环形防滑胶垫安装位，同时预留了壁挂安装孔位，支持桌面平放、墙面壁挂两种安装方式，壁挂孔的间距符合家用弱电箱、墙面布线的通用尺寸规范，安装时无需额外打孔适配。

　　整机外形采用楔形切角设计，前低后高的斜面造型一方面让前面板的状态指示灯处于用户平视可视范围，无需俯身即可查看电源、网络、各频段信号的运行状态，另一方面让内部腔体形成前窄后宽的风道，配合上盖的散热格栅形成自然对流，无需额外加装散热风扇即可满足满负载运行时的散热需求，避免风扇运行带来的积灰、噪音问题。从安装边界尺寸来看，整机长宽高参数适配常规家用弱电箱的层板间距，平放时底部胶垫的高度预留了10mm左右的底部进风空间，壁挂安装时后侧天线与墙面的最小间隙控制在15mm以上，避免天线转动时与墙面产生干涉；后侧接口区域的腔体深度预留了足够的网线插拔操作空间，RJ45网口、电源接口、复位按键的位置排布符合人体操作习惯，插拔网线时不会被天线结构遮挡，复位按键采用内凹式设计，避免日常摆放时误触导致配置重置。

　　在结构细节处理上，天线与壳体连接的铰接位置做了阻尼结构设计，调整角度后可保持固定姿态不会自行下垂，壳体边缘所有棱角都做了R2以上的圆角处理，避免安装、移动过程中划伤手部，上盖与下壳的卡扣配合间隙控制在0.2mm以内，既保证装配后的接缝均匀美观，也能减少缝隙溢胶、进灰的问题；内部腔体的主板固定柱位置完全对应PCB板的安装孔位，柱高设计预留了射频屏蔽罩、散热片的安装空间，不会出现元器件与壳体干涉的问题，同时腔体边缘设计了走线槽，可规整内部天线馈线、电源连接线，避免装配时线材挤压到主板元器件。

　　对于结构设计从业者而言，这个模型可参考的点在于消费类通讯设备的功能与结构平衡思路——既需要满足信号收发、散热、安装便捷性的核心功能需求，也要兼顾外观造型的家居适配性，不能为了追求造型牺牲散热效率与信号表现，也不能为了功能堆砌忽略外观与使用体验；对于网络设备选型人员来说，可通过模型直观确认设备的安装尺寸、接口位置、天线调节范围，提前规划布线方案与安装位置，避免出现设备尺寸与安装空间不匹配、接口被遮挡无法插拔的问题。建模过程中对所有配合间隙、安装位、活动结构的还原，都严格遵循量产机型的工程公差要求，铰接结构的活动范围、卡扣的配合量、胶垫的压缩量都按照实际装配参数设置，可直接用于结构验证、安装模拟等场景，无需额外调整尺寸参数。
